烧火这事儿，真不是调个阀门就完了

我在车间混了二十年，最烦那些拿着理论参数纸上谈兵的人。火焰加热——听着简单，不就是燃料加空气，点着了往工件上喷吗？错。大错特错。去年有个厂子，买了套高端燃烧器，结果用了一个月，工件表面全是氧化皮，硬度不均。老板急得跳脚，我过去一看：空燃比根本没优化，火焰发飘，局部过热。说实话，很多人连火焰的颜色都读不懂。蓝火代表完全燃烧，黄火是缺氧，如果带黑烟，那是碳析出，不仅浪费能源，还会让工件渗碳。对吧，这些基础，书本上写了，但实操起来全忘光。 记得有次在山东，一个热处理车间，天然气喷嘴堵塞，工人愣是不知道，还抱怨燃气质量问题。拆下来一看，积碳像锅底灰。这就是日常巡检的缺失。💡 一个小技巧：每周用压缩空气吹扫一次喷嘴，备件要存两套，别等坏了再买——停产一小时损失多少，自己算算。

温度均匀性：永远的痛

火焰加热最要命的是什么？温差。大件热处理，比如轴类、模具钢，要求心部到表面温差不超过±10℃。可现实呢？火焰直接冲刷的地方，温度飙升，背面冷飕飕。我见过最离谱的，一根三米长的传动轴，淬火后变形量达到半毫米，直接报废。怎么解决？烧嘴布置和工件旋转，缺一不可。不是简单地多装几个烧嘴，要计算火焰交汇区域。曾经有个活儿，我们用了六支高速烧嘴，呈60度夹角布置，配合变频调速的旋转台，才把温差控制在8度以内。❗ 注意，旋转速度别太快，离心力可能导致薄壁件变形，血泪教训啊。 工业热处理火焰加热温差控制示意 问：为什么我用了测温枪，温度还是忽高忽低？ 答：测温枪？那玩意儿只能测表面，而且受发射率影响极大。亮面金属的发射率低，读数能比实际低几十度。强烈建议至少用铠装热电偶接触测量，最好配合红外热像仪看全场。热像仪不便宜，但比起一批废品，值了。另外，炉膛内的气流扰动也会影响，加个导流罩试试。 问：烧天然气和烧液化气，加热速度差多少？ 答：热值不一样嘛。天然气大概8500大卡/立方，液化气混空气后约12000大卡。但关键不是热值，是火焰传播速度。液化气燃烧速度快，火硬，热强度高，适合快速加热。天然气相对柔和，适合保温。但如果用富氧燃烧，天然气也能很猛。我们做过对比，30%富氧时，加热时间缩短40%，但要注意，排烟温度飙升，得用换热器回收余热。💡 省钱又不失效果，可以考虑在助燃风里加点纯氧，但浓度别超30%，安全第一。

节能与新技术：别被忽悠，这些才真有用

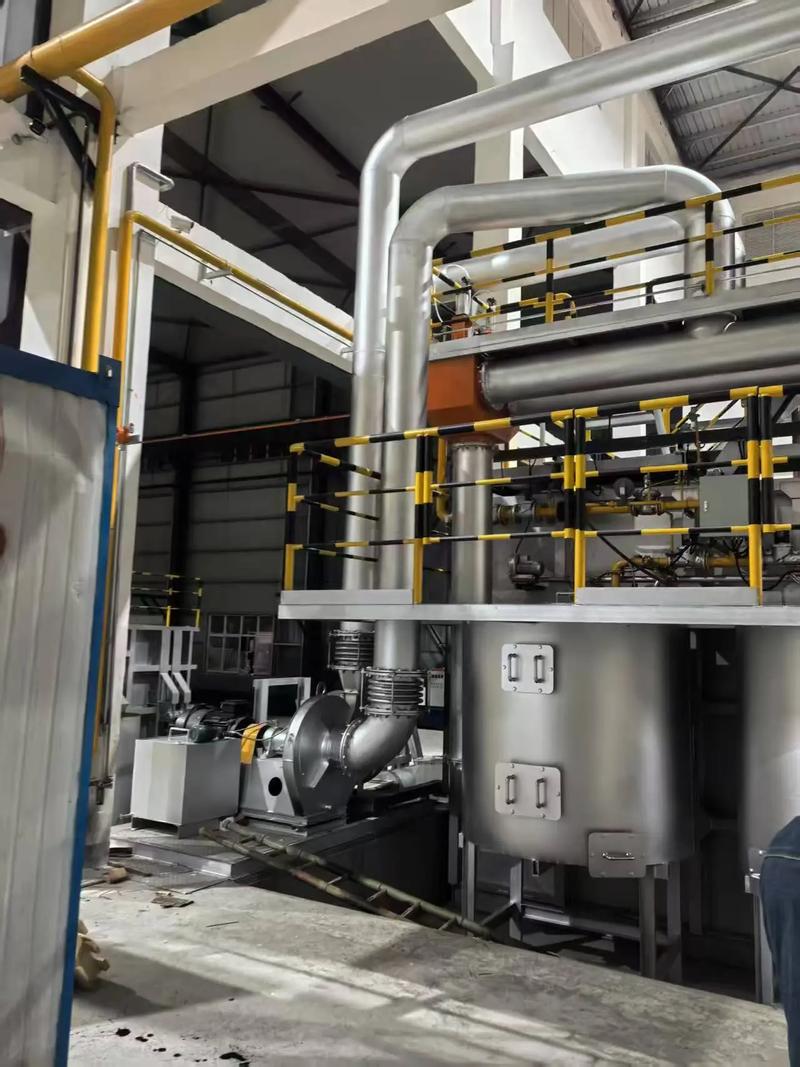

现在各种“节能神器”满天飞，什么远红外涂层、磁化燃料处理……我不一棍子打死，但多数是智商税。真正靠谱的，是蓄热式燃烧技术。排烟和助燃空气交替通过蓄热体，热回收率能到90%以上。我们改造了个台车炉，燃气单耗从每吨280立方降到200，一年省的钱够再买一台炉子。不过，蓄热式有个坑——换向瞬间压力波动，可能影响温度稳定，得配稳压罐。 再提个被忽视的点：炉压控制。很多人以为微正压就安全，实则不然。炉压波动会导致冷空气吸入或火焰外溢，能量浪费不说，还危险。装个差压变送器，自动调节烟道阀板，保持炉膛+5~15Pa的微正压，升温快了近10%。这些细节，供应商不会告诉你，因为他们只卖设备。 工业蓄热式火焰加热系统现场图 问：火焰加热能替代感应加热吗？ 答：部分领域可以，部分不行。比如大批量轴类淬火，感应加热快、变形小，火焰加热比不了。但对于超大型齿轮、不规则铸件，感应线圈根本做不了，火焰加热反而灵活。我们给风电齿轮箱做过单齿淬火，火焰喷嘴针对齿面扫过，效果相当好。关键是工装设计和运动控制——现在都用六轴机器人夹持喷嘴，重复精度0.1mm。不过，机器人编程要留神，撞枪的事故年年有，唉，说多都是泪。 有时候，最简单的办法最有效。有次一个模具裂纹，急着修补，我们用氧乙炔焰预热到300℃，再焊补，然后缓冷，啥高端设备都没用，愣是救回来了。这就是手艺，现在年轻人不愿意学，觉得脏累。但我得说，火焰加热的核心是经验，不是数字模型。你让AI来烧炉子试试？分分钟炸给你看。 这段没提炼出什么高深理论，就当老友闲聊。干我们这行，少看PPT，多摸炉子，才是正路。 ——对了，安全帽和防护镜戴好，火焰加热不是闹着玩的。✅
