电阻加热，说白了，就是用电把东西搞热。简单粗暴。可这么多年下来，我还是经常被它‘惊喜’到——好的坏的都有。

上个月我们厂新上了一台台车式电阻炉，给大型铸件做去应力退火。结果头一炉就给我颜色看：温控表显示 600℃，工件出来颜色却不对。拿测温环一校，实际炉温偏差了将近 30℃——而且还不是均匀偏差，炉门口比里面低了快 50℃。这怎么玩？客户那边急着要货，我整个人都不好了。后来发现是热电偶补偿导线接反了，而且炉门密封条老化漏气。就这么个小疏忽，差点毁了一炉价值二十万的活儿。

所以，别看电阻加热原理简单，真到工程现场，幺蛾子多着呢。

电阻加热到底有多‘老实’？

如果你翻教科书，电阻加热的定义永远那么平静：电流通过导体，克服电阻做功，电能转化为热能。Q=I²Rt。干净，无明火，无燃烧产物。可现实中它一点也不平静。比如，同样是电热丝，镍铬合金和铁铬铝合金就完全是两种性格。镍铬丝韧性好，绕成螺旋后不会轻易脆断，但贵，而且长期高温下表面会形成氧化膜，掉皮掉得你怀疑人生。铁铬铝便宜耐温高，可它用久了晶粒长得吓人，脆得跟饼干一样，稍微一震就断。前年我们给一台实验炉换加热元件，本想省钱选了铁铬铝，结果半年修了四次，被车间老师傅骂得狗血淋头。他叼着烟指着我的鼻子说：‘李工，下次再买这种脆货，你自己来换！’——我只好乖乖换回镍铬。

工业电阻炉镍铬合金电热丝对比铁铬铝丝

还有那些莫名其妙的‘热点’。理论上电阻均匀，温度应该均匀才对。可实际上，只要局部有缩颈、氧化、积碳，那里电阻就变大，发热更狠，恶性循环直到烧断。我们搞过一组寿命试验，同样规格的丝，在洁净空气中运行 8000 小时没事，在略带油烟的淬火车间里，3000 小时就挂了。油烟里的碳渗进去，毁了表面。

加热方式选型：有些坑你必须亲自踩过才懂

工业上电阻加热的实现方式太多了。最常见的是间接加热——电热元件发热，通过辐射、对流、传导把热传给工件。电热合金、碳化硅棒、二硅化钼，这三大类元件各有各的脾气。碳化硅棒升温快，耐温高，但会老化，电阻值随着使用时间慢慢增大，到后期你得不断调高电压，不然功率上不去。二硅化钼更绝，它在 1800℃ 的高温氧化气氛里寿命很长，可在还原气氛或含硫气氛里，一晚上就能给你腐蚀穿孔。老板看着五万块钱一根的元件变成废铁，你猜他脸色怎么样？

直接加热呢，让电流直接通过工件本身。比如电阻焊，点焊、缝焊、对焊。这玩意效率高得离谱，一瞬间就把金属熔了。可工艺窗口窄得要命。电流大一点，飞溅；压力小一点，虚焊；通电时间差几个周波，强度就差几十兆帕。我们车间那台中频逆变点焊机，刚买时焊接 0.8mm 镀锌板，参数调了整整三天，废了两百多个试片才稳定下来。老师傅说这叫‘跟机器谈恋爱’，你得摸透它的脾气。

说实话，感应加热其实也可以算是电阻加热——它是利用感应涡流在工件内部生热。不过大家习惯分开叫。

能效那点事：数字很漂亮，账单一算很骨感

理论上电阻加热的电热转换效率接近 100%，比燃气炉高多了。可实际上，从电网到工件吸热，中间环节处处漏热。炉衬蓄热、散热，夹具吸热，工件本身传热不均导致的额外保温时间……我们测过一台老式箱式电阻炉，空炉升温到 850℃ 耗电 600 度，装炉后热处理一个支重轮才分到 30% 的有效热，其余全耗散了。换上陶瓷纤维模块，优化了装炉方式，勉强提到 45%。想要更高？那就得上更绝的隔热材料，比如纳米微孔板，贵，但省下的电费两年回本。

还有个东西常被忽略：电力品质。我们厂有段时间功率因数低得可怜，中频炉一开，电网谐波一塌糊涂，电热设备也受影响。加装动态无功补偿和滤波器后，变压器温度降了，电阻炉升温曲线居然更平稳了。省下的不仅仅是电费，还有设备寿命。

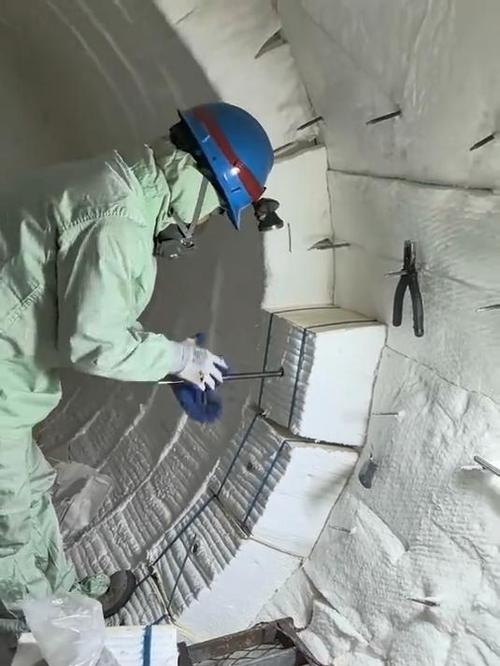

工业电阻炉陶瓷纤维模块保温施工图

问：怎么判断电阻加热炉的加热元件该换了？

答：别等到烧断再换，那是下下策。要定期检查：冷态电阻和原始值比对，如果增加超过 15%，说明内部氧化或缩颈严重；外观上，镍铬丝表面起泡掉渣、铁铬铝变脆起皮、碳化硅棒出现纵向裂纹或电阻值飙升，都该换了。另外，如果升温过程中发现电流表大幅度摆动，或者同一区域温差突然变大，也十有八九是元件不行了。我习惯每次停炉都拿卡尺量丝径，做记录，画趋势图。做工程师，得有点数据分析的强迫症。

问：小型电阻加热炉温度不均，除了元件问题，还可能是什么原因？

答：炉门密封不严是头号嫌疑，冷空气卷入导致局部降温。我们遇到过炉门铰链变形，造成缝隙，炉口那排工件硬度就是上不去。其次是炉内气流不畅。很多人以为电阻炉靠辐射加热，可实际上低温阶段对流占比很大。有的炉子循环风机风叶装反了，或者导流板变形，热风吹不到角落。最后，热电偶位置不当也会误导你，它测的是自己那点的温度，不是工件温度。建议多用几个测温环或黑匣子测温仪做炉温均匀性测试，别太信表上的数。

还有个冷门知识：电阻加热在精密热处理里，控温精度可以做到 ±1℃ 以内。靠的是 PID 参数整定、过零触发、高精度传感器。但 PID 不是万能的，大惯性的炉子，你得用串级控制或者模糊逻辑。我们那台真空电阻炉，为了满足航空件的 ±3℃ 要求，请了厂家来调了两天参数，最后发现是加热功率分区不合理，改了一条电缆的走线，温差问题竟然解决了。有时候不是算法不行，是物理布线坑了你。

最近几年，电阻加热和数字化结合得越来越紧。智能电热元件能自诊断，云端监控炉子状态，提前预警。我们厂试验了一款带通讯功能的电力调整器，手机就能看到每区电流、电阻变化趋势。有一天半夜，它突然报警说 B 区电流异常，派人去查，发现是鼠害把电缆皮啃了。避免了一场可能的火灾。这种事儿，没经历过你敢信？

所以电阻加热这事儿，看着老土，实际上越来越精妙。它像一位沉默的老伙计，可靠时让你感动，掉链子时让你抓狂。每次站在炉子前，听到接触器吸合那声清脆的‘咔哒’，我总觉得这行当还有太多细节值得琢磨。

💡 最后给同行一个血的教训：永远不要忽略接地。电阻炉外壳必须可靠接地，不仅为了安全，还因为感应电压会干扰温控仪表，导致温度漂移。我们曾为这个查了一个星期，最后发现是地线锈断了。简直哭笑不得。
