干了十几年质检，感觉自己快成半个哲学家了。每天都在跟缺陷、公差、误判打交道——检测这事儿，真不是砸钱买设备那么简单。上个月隔壁产线又因为漏检停线，上百个零件报废，总经理脸都绿了。说实话，很多厂子都在拼命上自动化检测，但结果呢？故障率没降多少，反而多了一堆闲置的精密仪器，上面落满了灰。对吧，这就是现实。

我见过最离谱的案例：一家做精密轴承的企业，花了两百万引进一套日本视觉检测设备，最后精度还不如老师傅用卡尺。不是设备不好，是根本没搞懂自己的需求。检测这行当，水太深了。今天不扯理论，就聊几个我们踩过的坑，保准有些你似曾相识。

1. 视觉检测真的那么神？别被PPT骗了

每次看供应商演示，那画面美得呀——零件缓缓流过，疵点瞬间被红色框锁定，系统自动分拣。像科幻片似的。等设备进了车间，完全不是那么回事。光照稍微变一下，误报率飙到30%。操作工不得不手动复检，效率还不如原来。这能怪谁？实验室的理想环境跟工业现场比，简直就是两个世界。油污、振动、粉尘……随便哪个因素都能让视觉算法“失明”。

工厂车间机器视觉检测油污环境调试

说个细节：我们曾为了一个螺纹检测项目，光灯光方案就改了六版。最初用的是环形光，结果螺纹根部阴影导致尺寸误判；换成背光，又抓不住表面裂纹。折腾了两个月，最后自己搭了个多角度组合光源，软件里又调了三十几个参数——才勉强能用。所以啊，那些告诉你“视觉检测开箱即用”的，不是傻就是坏。真正的视觉系统，7分功夫在硬件调试，3分在算法。必须让工程师扎在现场反复磨，没有捷径。

还有些同行迷信高分辨率相机，非要上2000万像素。结果检测速度慢得像蜗牛，生产节拍直接腰斩。其实很多时候，400万像素配合巧妙的照明，足够解决90%的问题。关键是检测精度和速度的平衡，不是参数堆砌。

2. 超声波检测，别被“高端”两个字唬住

一说无损检测，好多人马上想到超声波。没错，它擅长探测内部缺陷，比射线安全，比涡流深入。但你以为买个探伤仪就能搞定一切？太天真了。探头耦合就是个世纪难题。铸件表面粗糙一点，耦合剂涂抹不到位，波形就乱跳。新手操作员能盯着屏幕发愣十分钟，分不清是缩松还是干扰波。老师傅又通常凭经验，换个手势，缺陷就漏掉了。

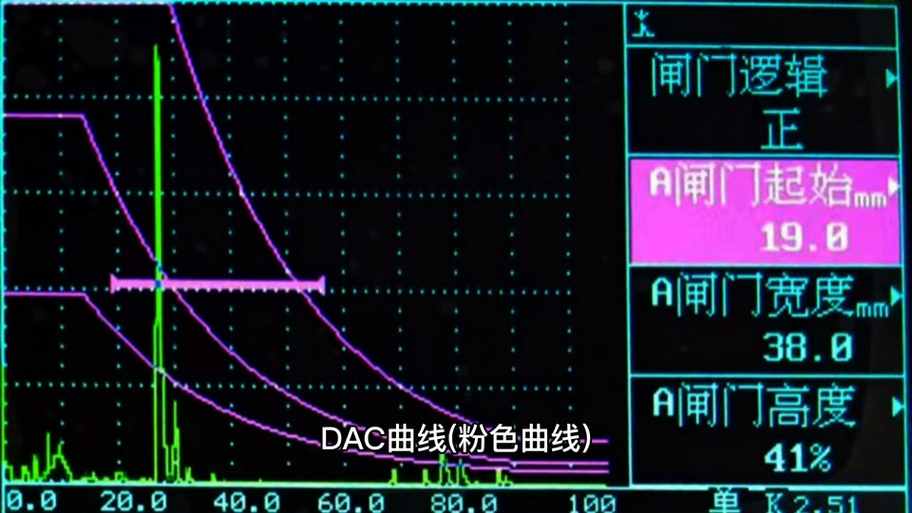

超声波检测焊缝缺陷波形图谱

我们吃过最大的亏，就是过分依赖手工超声波。有一批高压容器壳体，抽查合格，上线运行三个月后焊缝开裂。事后分析，裂纹正好在探头近场区，波形被始波淹没了，操作员根本没注意到。从此定下死规矩：关键焊缝必须用相控阵超声自动扫查，保留原始数据可追溯。贵吗？贵。但比起停产损失和潜在事故，这点钱不值一提。

问：超声波检测时，屏幕上的波形怎么看？
答：哎，这个问题就像问“怎么听懂钢琴曲”一样。简单说，横轴代表声程（深度），纵轴代表反射能量。你先要熟悉正常零件的底波位置和幅度，如果中间冒出异常波，就是缺陷反射。但表面波、散射波、甚至材料各向异性都会产生伪信号。我的经验是，先拿一个带有人工缺陷的对比试块反复练习，把典型缺陷的波形印在脑子里。然后才是真正的零件检测。千万别急于求成。

3. 在线检测的“时间陷阱”

3. 在线检测的“时间陷阱”

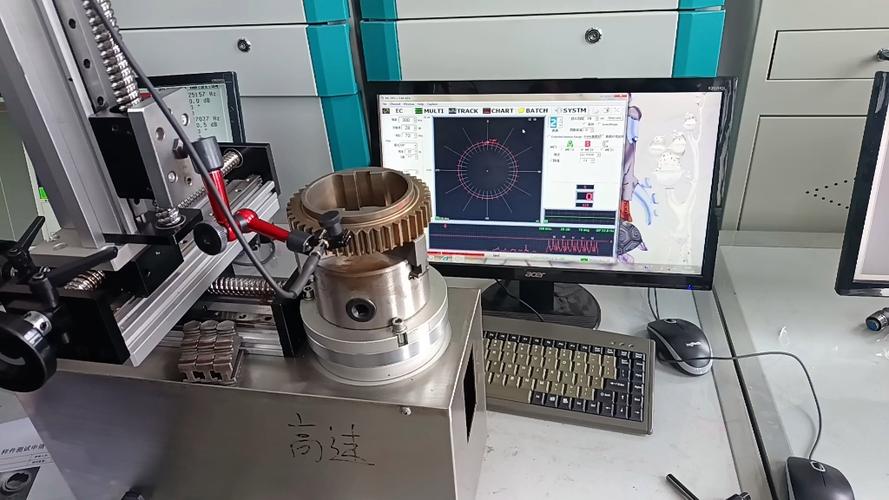

如今都追求零缺陷，在线检测被捧上了天。理想很丰满：零件加工完直接测量，不合格自动报警，避免批量不良。但实际操作中，检测节拍往往成为产线的瓶颈。我们有一条汽车连杆生产线，节拍要求4秒一件，可三坐标测量一个关键尺寸就要18秒。怎么办？只能抽检，但抽检频率太低又怕漏控。最后搞了个折中方案：用气动量仪在线100%检测主参数，精度稍低但速度快；三坐标离线精密检测每半小时一次，用于趋势监控。说实话，还是提心吊胆的。

问：如何平衡检测精度与生产节拍？
答：这大概是每个质量经理的噩梦。我的思路是分三级控制：第一级，在线视觉或气动检测，速度优先，用于快速剔除明显不合格品；第二级，线边快速检具，由操作工定时自检，比在线更准；第三级，实验室精密设备，做SPC统计过程控制。关键是数据要打通，在线数据一有异常波动，立即加大抽检频率。另外，不要迷信全检，有些工序过程能力很高，完全可以降到抽检，把时间省给关键工序。

这事儿还有个大坑：有些人觉得在线检测要跟机床直连，实现动态补偿。想法是好，但设备之间的通信协议、数据延迟就是噩梦。我们试过让磨床根据在线测量值自动修正砂轮位置，结果因为温度变化导致测量基准漂移，一批工件越磨越薄。后来还是老老实实做了热补偿标定，并加了个独立校验步骤。自动化越高，系统越脆弱，不能盲目相信“智能”二字，必须有人工干预的后手。

4. 再昂贵的设备，也抵不过一个标准化的流程

我见过太多工厂，检测室摆满了顶级仪器，可现场混乱得一塌糊涂。样品编号手写，量具没有校准记录，操作指导书是两年前的版本。这样的检测结果能信吗？去年审核一家供应商，发现其粗糙度仪测同一表面，两次结果相差30%——就因为不同的人测量时划线的力度不同。哭笑不得。后来强制推行了一整套检测标准化操作流程：固定测量位置、方向、载荷、取样点数，连擦拭的纱布都指定了型号。争议反而少了，效率也上去了。

所以说，检测能力的核心不是设备，而是系统。人、机、料、法、环，缺一不可。尤其“法”——检测方案的设计，必须由既懂工艺又懂测量的人来制定。很多企业舍得花钱买设备，却不舍得让工程师去参加专业培训，本末倒置。你问我现在最怕什么？就怕领导一拍脑袋：“这个简单，照搬那家厂的方案就行。”每家产品、环境、人员状态都不一样，抄来的方案能好用才怪。

最后唠叨一句：检测永远是为生产服务的，不能为了检测而检测。数据要反馈到工艺改进，否则就是一堆死数字。我们花了三年时间建立缺陷数据库，把各种裂纹、孔洞与工艺参数关联起来，现在新模具试模时，检测能直接预测可能出现的缺陷类型。这才是检测的真正价值吧。

工业零件表面裂纹显微镜检测

唉，说起来都是泪。但看到产品出厂后零投诉，那种踏实感，也算值了。下次再聊声发射和工业CT的坑，那又是另一个故事了。
