上个月在华东一家电池厂，看到产线上十几台超声波焊接机同时工作，那声音……说实话，有点刺耳，但效率高得离谱。0.3秒一个焊点，铜箔和铝箔就牢牢接上了。以前觉得这技术不起眼，深入了解才感叹——真是个精细活。

原理简单，实施残酷

超声波焊接的本质，就是利用高频机械振动，通过焊头（Horn）加压，在两材料界面产生剧烈摩擦，瞬间熔化或达到原子扩散。塑料焊接靠熔化，金属焊接靠固态扩散+机械嵌合。但别以为真这么简单。振幅、压力、时间，三个参数要恰到好处，偏差一点，要么过焊熔穿，要么虚焊脱落。特别是薄材料，几微米的箔材，稍不留神就报废。

超声波焊接锂电池极耳原理

金属VS塑料，根本不是一码事

金属VS塑料，根本不是一码事

很多人以为超声波焊接都一样，错！金属和塑料的焊接，设备看起来相似，核心却大相径庭。塑料焊接频率常常30kHz甚至40kHz，振幅相对宽泛；而金属焊接一般20kHz，需要更精准的振幅控制和更大的功率。更关键的是，金属焊接中，焊头直接接触工件，磨损问题突出，焊头设计和材料就是核心竞争力。换能器也是，功率和频率稳定性直接影响焊点一致性。

问：塑料焊接和金属焊接用的超声波设备能互换吗？
答：不能！别说互换，就是同一台机，做不同金属材料都得重新调参。比如铜焊铜容易粘焊头，铜焊铝相对好点，但需要更严格的表面处理。搞过塑料工艺的工程师转做金属，往往被虐得体无完肤——振幅曲线、压力跟随、焊头谐振频率……都是坑。

锂电制造中的“微米级战争”

在动力电池领域，超声波焊接是极耳连接的主要手段，因为它低温、无焊料、导电性好。但极耳很薄，动辄0.006mm铜箔，层数从十几层到上百层。层数越多，焊接难度指数级上升。焊头齿纹磨损、底砧平行度、气压稳定性……每一个变量都让你崩溃。去年调一台机，不良率突然飙到8%，排查了两天，最后发现是底砧下方一颗螺丝松了——就那么点松动，导致压力不均。你气不气？❗

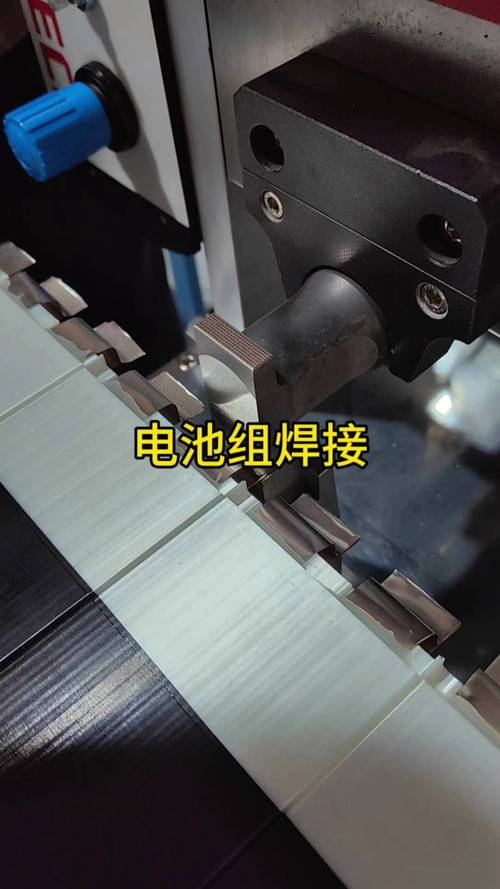

动力电池极耳超声波焊接细节

问：有人说能焊120层极耳，靠谱吗？
答：实验室里确实可能，但量产线上，我劝你保守。60层以内是目前比较成熟的，超过80层，对设备和工艺要求极高，焊头寿命也缩短。有些厂家宣传100多层，实际要搭配特殊齿纹和多次焊接，节拍就慢了。选择设备时，一定要看实际产线数据，别信PPT上的参数。

有一次为了测振幅，我们用激光测振仪一点一点标，焊头的模态分析稍微偏差，频率就跑了，焊出来的效果像狗啃一样。也有人说超声波只能焊小件，那是老黄历了。现在大功率设备能做到几千瓦，焊电池busbar、铜排都不是问题。不过，大功率带来的振幅控制难度成倍增加，需要闭环反馈，这就是高端设备的核心算法。

国产替代，卡在材料与工艺

国产替代，卡在材料与工艺

国内超声波焊接厂商这两年势头猛，汇专、骄成、新栋力等在中低端市场占有率很高，价格有优势。但高端领域，尤其是对稳定性要求极高的汽车级产线，还是必能信（Branson）、泰索尼克（Telsonic）的天下。差距在哪儿？焊头材料。国产焊头寿命普遍短，高强度铝合金、钛合金的热处理工艺不过关，高频谐振下容易裂。换能器也是，压电陶瓷的长期稳定性有差距。不过，随着国内新能源汽车爆发，这一块迭代很快，我见过一些国产焊头已经能做到10万次以上，进步神速。

另外，超声波焊接的应用远不止电池。汽车线束、IGBT模块、医疗器械、无纺布……到处都是它的身影。尤其是一些薄片金属连接，电阻焊热影响大，激光焊成本高，超声波就成了最优解。✅

所以，下次看到那个嗡嗡响的焊机，别小瞧它。里面藏着材料学、机械振动、电子控制那么多学问。如果你正在选型，记住我的经验：多试，多测，别迷信参数，实际焊200个样件看CPK，那才是真功夫。💡
