上个月凌晨三点，产线突然停了。控制柜冒出一股焦味——打开一看，一个6芯电源连接器烧得面目全非，熔化的绝缘体粘在插座上，拔都拔不下来。现场电工嘟囔：“不是IP67么，怎么进水了？”我苦笑：这哪是进水，分明是选型时脑子进的水。 那次事故的直接损失，一套模组、半天停产、客户罚款，加起来小二十万。而元凶不过是一个不值50块的连接器。但说实话，这种教训几乎每个搞设备的都经历过。连接器这玩意儿，看着简单，插插拔拔，太容易让人轻视。可它偏偏是系统中最脆弱的一环。线缆断了能接，板子烧了能修...唯独连接器，一旦选错、用错，往往就是系统级灾难。

一次深夜的紧急停机

那台设备是给新能源电池做焊接的，车间环境谈不上恶劣，但偶尔有溅射的冷却液雾。当初设计时，电气负责人拍着胸脯说：“M12连接器，IP67，绝对没问题。”结果呢？镀金触点被腐蚀成了绿色，接触电阻飙升，大电流下过热，绝缘体碳化击穿，环路中断。后来拆解发现，插头后端线缆引入处密封圈根本没压紧，出厂装配的问题，但选型不考虑“实际可能存在的安装缺陷”，这就是工程上的天真。 说实话，参数表上的IP等级只是实验室数据，拿一个全新样品，静态浸泡30分钟。可现实是：振动、温度冲击、化学气氛...哪样都不省心。更可恨的是，有些厂商虚标——插头标IP67，但配的电缆外径如果不匹配，防护直接掉到IP50。这种坑，数据手册上可不会说。 工业现场烧毁的M12连接器特写

参数表不会告诉你的环境杀手

参数表不会告诉你的环境杀手 选连接器，很多人就盯两个数：额定电流、额定电压。够用不就得了？我以前也这么想，直到一次在注塑车间装的传感器接头，三个月就脆裂了。那地方有脱模剂挥发，空气中的乙酸乙酯把聚碳酸酯外壳给溶了。对啊，塑料耐化学性！翻开规格书，材料栏只写“PA66”或“PBT”，耐什么化学品？问供应商，他们还得去查UL黄卡。服气。 所以现在我带新人，先扔给他一个清单：温度不仅看范围，看温升曲线与降额；振动工况下必须考虑接触件的微动腐蚀；密封圈材料与润滑油脂是否兼容环境介质；插拔次数并非真的寿命，那只是“机械寿命”，电气通断次数另算。少看一张表，也许就埋下定时炸弹。 问：在高温环境下选连接器，只看额定工作温度就够吗？ 答：差得远！额定温度通常指长期工作温度，但瞬时过载、接触电阻发热导致的局部温升根本不在参数表里。还要看绝缘体材料的相对温度指数（RTI），以及镀层在高温下的氧化速度。有些连接器标称105℃，实际在80℃环境下插拔力就急剧下降，因为塑料软化。更别说带弹簧的接触件，高温失弹是个隐形杀手。最稳妥的办法是索要温升曲线，实测负载下的触点温度。

镀层和基材：差一“层”就上万

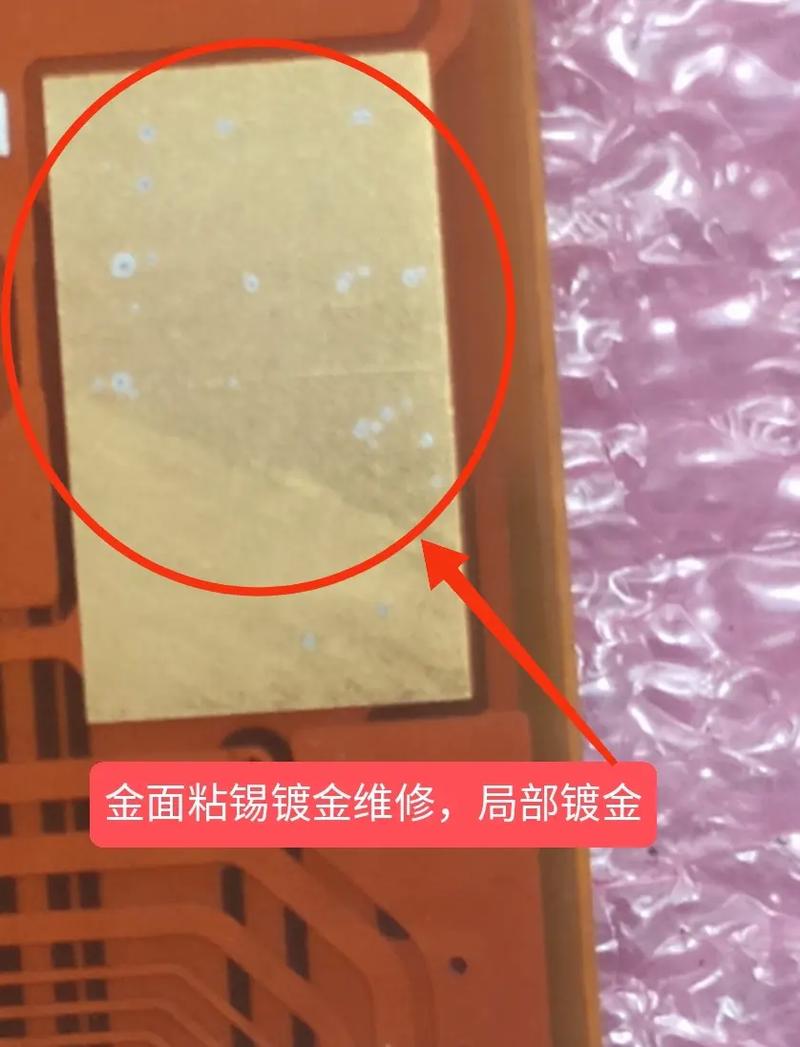

连接器失效，60%以上跟接触界面有关。尤其信号线，微弱的电流下，一点点接触不良就可能导致信号跳变。前年我们有个测试台架，CAN通讯时不时报错，查了一个星期，最后发现是D-Sub连接器的插针镀金层磨穿了，露出底镍，而镍在潮湿环境中形成氧化膜，接触电阻忽大忽小。那个连接器才插拔了不到200次！后来剖开看，镀金层厚度只有0.1μm，而行业公认可靠的是至少0.4μm金镀层，再加上至少1.27μm的底镍。廉价货直接省掉了底镍，或者用闪金，纯粹糊弄。 连接器镀金层磨损与脱落微观对比图 除了金，镀银导电更好，但易硫化，黑漆漆的硫化银反而增加电阻；镀锡便宜，但容易氧化，有锡须风险。更坑的是，为了省钱，有些厂家用黄铜甚至铁材质的插针，表面镀一层金，磁性一测就露馅。这些在选型时不问清楚合金牌号，就是给后面排故挖坑。

你以为的“兼容”其实是个伪命题

你以为的“兼容”其实是个伪命题 这几年搞国产替代，经常遇到一个尴尬事：两个连接器外形一模一样，插合也顺畅，但用起来信号时断时续。拆开一量，国产的公针直径小了0.02mm，虽然规范公差允许，但接触正压力就差了20%。看上去“兼容”，接触电阻测试也能过，可振动一下呢？热循环一下呢？人家原厂设计时，接触形状、材质、镀层、润滑都匹配好了，你换一个变量，整个接触系统就可能失配。所以别轻信“直接替换”，一定要做充分的跨厂家匹配性验证，包括老化、振动、混合气体腐蚀。 问：连接器需要日常维护吗？具体怎么检查？ 答：必须！尤其振动环境、户外设备。定期检查插头插座有无退针（插针缩回）、塑料件裂纹、密封圈是否老化发硬。可以用专用清洁剂喷洗触头，然后测量绝缘电阻和接触电阻。重载连接器还要看锁紧结构是否晃动，壳体对地连接是否良好。有些场合积尘受潮后，引发爬电，烧出个碳化痕迹就晚了。建议建立连接器巡检清单，关键设备纳入预防性维护计划。别等跳闸才想起——那会儿已经是大故障了。 写到这儿，想起刚入行时老师傅的话：“连接器是工程的神经末梢，看似简单，其实每颗都有性格。”现在越品越有道理。下次选型，别光扫一眼参数表就下单，多看看样品剖面、实测数据、现场失效报告。哪怕多花几十块，可能省下的是几十万和无数个通宵。这行，坑多着呢。
