一、开场先泼一盆冷水

上周去一个老客户工厂，一进配电间就闻到股焦糊味——得，又一家被劣质电缆坑了的。拆开线槽一看，绝缘层都熔了，铜芯发黑。负责人苦着脸说：“当时就图便宜，现在光停工一天就损失几十万。” 说实话，这场景我见太多了。选电缆，真的不能只看价格。

工业现场，电缆就是血管。血管堵了、破了，机器再智能也没用。可偏偏很多项目经理、采购，把电缆当成“不就是根铜线嘛”……这种心态，一抓一个准，迟早出事。

工业电缆敷设现场 杂乱线槽

二、电缆选型四大血泪教训

干了二十年自动化集成，我总结出四条铁律，每条后面都是真金白银的教训。

2.1 载流量：别信厂家宣传册的“理论值”

手册上写某个规格能载80A，你就真用到80A？醒醒吧！实际敷设环境，散热条件、捆扎层数、温度……每一项都能让载流量打八折。我都是直接按70%取。尤其电力电缆，满额运行三个月，绝缘老化速度快三倍。不信你试试。❗

还有，电缆桥架里塞得跟蜘蛛网似的，降额系数还得再乘0.8。这些细节，谁管你？自求多福吧。

2.2 屏蔽层不是摆设，别省

变频器、伺服电机多的场合，屏蔽电缆是必需品，不是选配件。去年有个案子，他们新上一套机器人产线，通信老是掉线。查了三天，发现动力电缆和信号电缆没分槽，也没用屏蔽层，干扰把编码器信号淹了。最后砸墙重铺，花了二十万。✅

问：屏蔽电缆的屏蔽层到底该两端接地还是单端接地？

答：搞PLC的老电工都知道，模拟量信号必须单端接地，避免地环路。但数字通信，比如Profinet，厂家通常要求双端接地。具体看协议，别瞎猜。有些新出的组合电缆，把动力、信号、屏蔽层一体化了，敷设方便，但选型时要仔细看规格书。

2.3 耐温等级：你车间真有那么凉快？

靠近炉子、压铸机旁边的电缆，表面温度轻松上70℃。普通PVC电缆，长期工作温度也就70℃，正好卡线。这时不上耐高温电缆（比如硅橡胶、氟塑料），等于埋定时炸弹。我就见过用普通线的，两年不到外皮硬化开裂，一碰渣掉。💡

2.4 弯曲半径的坑

别笑。有些安装工野蛮施工，把胳膊粗的电缆硬折成死角弯。特别是中压电力电缆，弯曲半径要求至少15倍外径，强行小弯直接损伤绝缘，局部放电量飙升，用不久就击穿。通病啊。

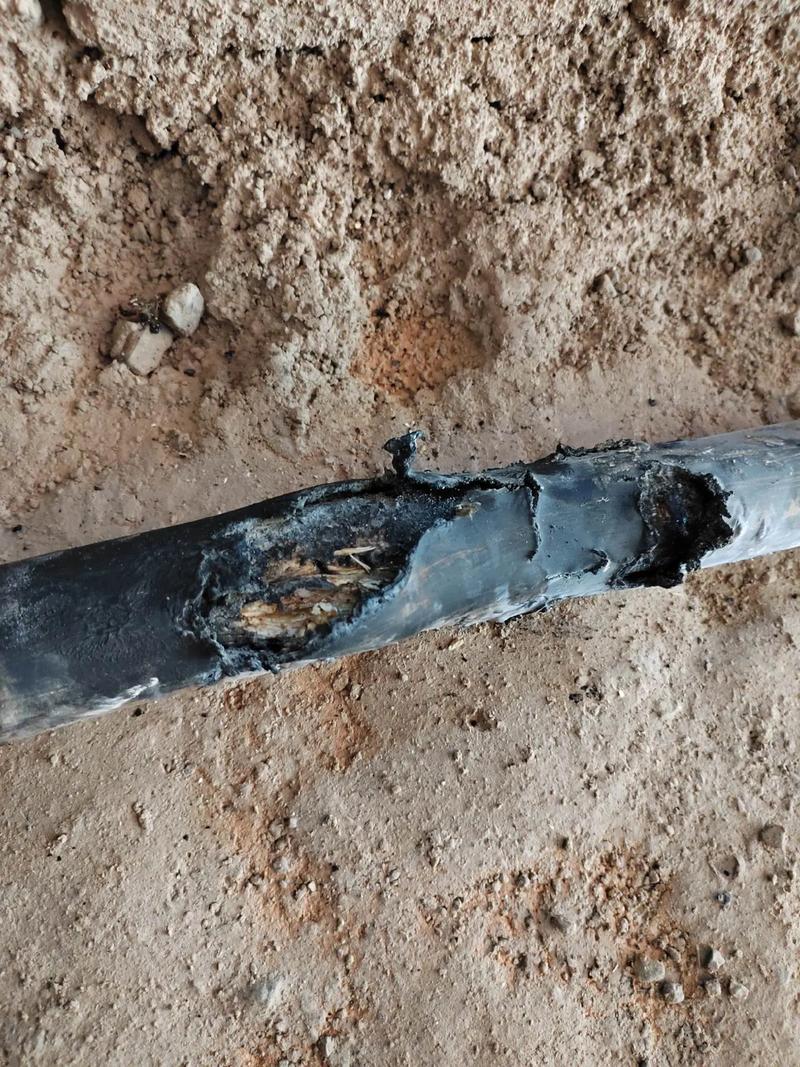

电缆绝缘层击穿事故 剖面

三、现场维护：偷懒就是慢性自杀

三、现场维护：偷懒就是慢性自杀

电缆不是一次性投入，后期维保才是大头。很多工厂设备崭新，电缆却惨不忍睹。

问：电缆巡检到底查什么？难道就看看外皮？

答：外皮只是基础。用红外热像仪扫一遍，接头处温度异常，十有八九是接触电阻变大了。关键的电缆终端头，要每年做一次绝缘电阻测试和耐压试验——别等炸了再修。还有电缆槽盒排水，我看到过积水泡坏整条电缆的，蠢得无语。

四、2024年，电缆技术有哪些值得关注的？

四、2024年，电缆技术有哪些值得关注的？

一是铝合金电缆在固定安装场合越来越普及，重量轻、成本低，但接头处理必须用专用端子，否则电化学腐蚀够你受的。二是智能电缆，内置光纤测温，实时监测缆芯温度，大数据预警。大型配电项目已经开始试水。三是无卤低烟阻燃电缆，消防新规推得很猛，生命攸关的事，别含糊。

最后说句掏心窝的：电缆这玩意，省钱的地方多的是，但别在材料本身抠。买好线、找好施工队、定期测绝缘，看似多花了点，其实最省钱。停工一次，够你换十年电缆。

行了，说多了都是泪。希望这篇文章能帮你避几个坑。
