去年冬天那档子事，现在想起来还冒冷汗。一台打了十几年的老产品，客户突然要求提速，扭矩增加了三成。我寻思轴径校核一下没问题，平键按标准选的，也就没多想。结果装机试运行，不到半天，键直接剪断，轴扭成麻花——还好没伤着人。拆下来一看，键槽根部裂了，断口明晃晃的，典型疲劳剪切。那一刻我才反应过来：设计手册上的静载安全系数，在冲击和交变载荷面前，屁用没有。

说实话，键连接这东西，太基础了，基础到很多干了十年的工程师都未必真把它当回事。翻翻机械设计手册，A型平键、B型平键、C型平键，表格一查，完事。可实际工况千奇百怪，不懂里面的门道，早晚得出事。

平键：看起来很稳，实则暗藏杀机

平键：看起来很稳，实则暗藏杀机

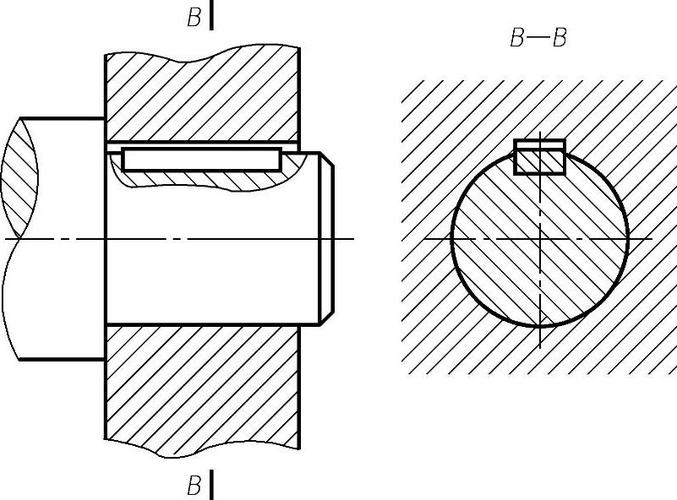

平键是应用最广的键连接形式，没有之一。普通平键、薄型平键、导向平键，各种尺寸序列。一般设计流程：根据轴径选键宽b和键高h，键长l按轮毂长度定，然后校核挤压应力。但很多人只算挤压，剪切强度压根不看——反正手册上说剪切强度远大于挤压，不会有问题。

恰恰是这个习惯，最容易留坑。尤其是长键、单侧传动、载荷变化剧烈的时候，键槽底部那个应力集中点，尖角处的R角稍微处理不好，就是疲劳源。我那台设备，事后分析，键槽圆角设计值R0.4，实际加工出来连R0.2都不到，再加上轴材料调质硬度偏高，脆性增加，断了也不冤。你说这怪谁？怪我自己，没在图纸上标注键槽圆角的具体要求，也没跟工艺强调。

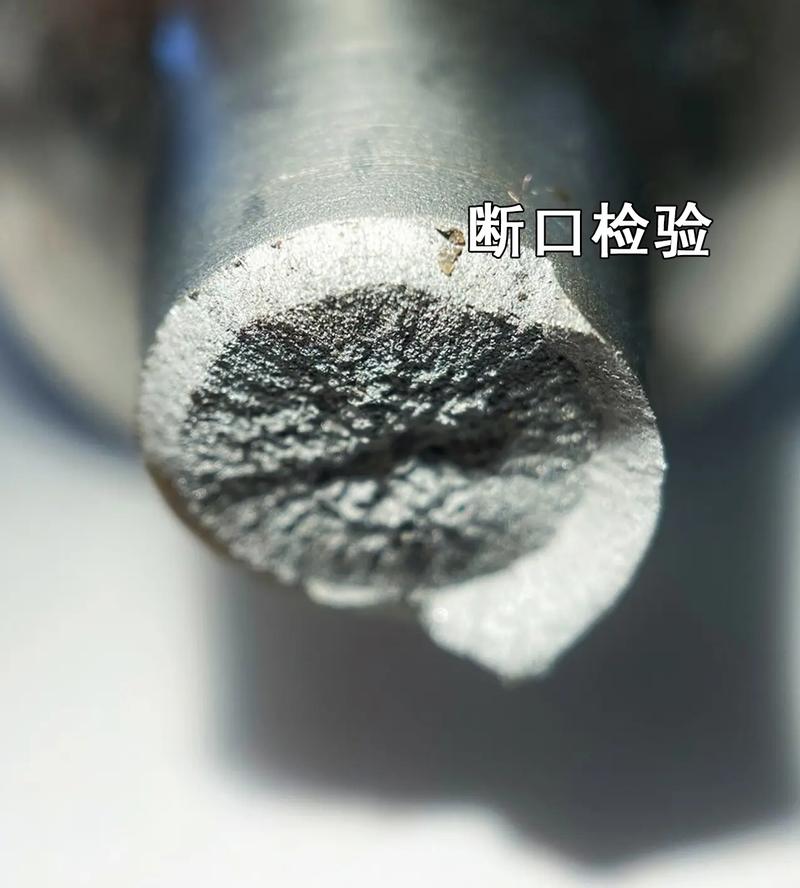

机械平键剪切失效实物图断口分析

还有一个被严重低估的问题：键的配合。理论上平键两侧面与轴槽和轮毂槽是过渡配合甚至小过盈，但实际加工中，键槽对称度、宽度公差都容易跑偏。如果键在槽里晃荡，启动时有冲击，那点间隙用不了多久就变成“锤击效应”，键侧面被砸出凹坑，键槽变大，恶性循环。所以我现在的习惯是：重要传动一律要求键与槽配研，或者干脆用矩形花键替代，省心。不过，花键成本……那又是一笔账，后面再说。

花键：高端大气，但成本让你肉疼

花键连接用来代替单键，承载能力大、定心精度高、导向性好，这是教科书上的原话。确实，当轴毂需要滑动，或者扭矩大到单键装不下、两个单键又对中和受力不均时，花键几乎是唯一选择。但花键的痛，只有做过的人懂。

首先，价格。一根普通的矩形花键轴，材料、车削、滚齿、热处理、磨削，工序一堆。尤其内花键，拉刀贵得要死，量少的时候单件成本上天。渐开线花键更过分，滚刀要订做，检测还得用专用的花键通止规或M值测量，小厂根本玩不转。我早年为了省钱，在一个轻载滑动连接上用单键加导向平键，结果滑动阻力大，磨损快，改了好几次设计，最后咬咬牙上了矩形花键，所有问题瞬间消失。你说这学费交得值不值？值，但是肉疼。

矩形花键和渐开线花键齿形对比图

问：花键和单键到底怎么选？有没有明确界限？
答：说实话，没绝对标准，但可以参考几条：一是计算载荷，单键挤压强度安全系数低于2.5且轴径不能再加粗时，考虑花键；二是轴毂需轴向滑动，单键导向性差，速度稍高就容易偏磨，直接上花键；三是传递大扭矩且频繁正反转，单键应力集中严重，花键分散受力，寿命好很多；四是性价比——如果单键加大轴径、加长键长、选用高强度材料能搞定，就别碰花键，毕竟省下的模具费和加工费够你吃好几顿好的。

问：矩形花键和渐开线花键各有什么坑？
答：矩形花键便宜，但只适合中等载荷，定位靠大小径，磨损后对中精度下降快。渐开线花键齿根宽，承载大，自动定心好，但加工精度要求高，装配稍紧就容易啃齿。还有个坑：渐开线花键的标准有好多，30度压力角、37.5度、45度，千万别搞混，否则轴和毂各干各的，装不上就傻眼了。最好在设计阶段就跟供应商确认刀具规格。

半圆键、楔键：被遗忘的角落，反而有奇效

半圆键、楔键：被遗忘的角落，反而有奇效

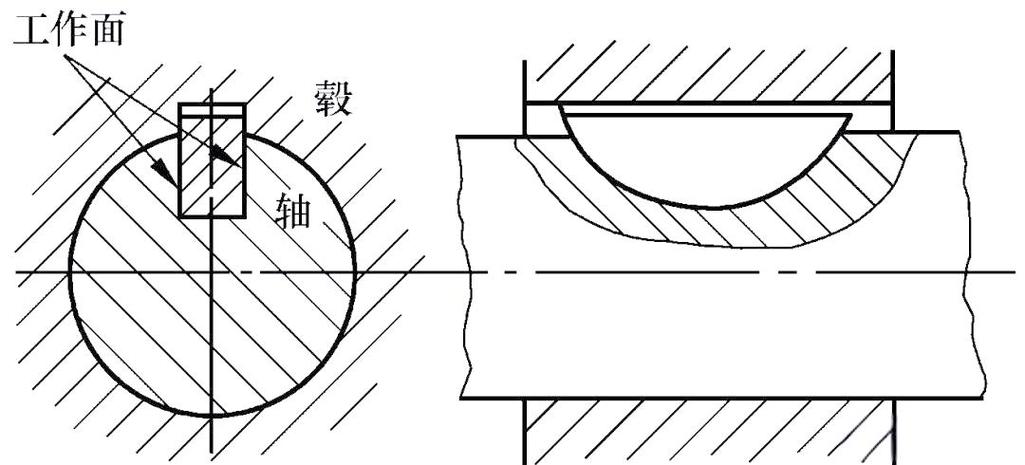

这两种键连接的出镜率很低，但特殊场景下，是真香。半圆键，就是个半圆形的薄片，常用于锥形轴端，比如带轮、链轮的固定。由于键的形状，它可以绕圆心轻微摆动，自动适应轮毂键槽的斜度，装配方便。但要注意，半圆键在轴上开的深槽，对轴强度削弱大，所以不能用于粗短轴或大扭矩，只适用于轻载。

楔键呢，分普通楔键和钩头楔键，靠楔紧作用传递扭矩，同时还能承受单向轴向力。它的缺点太明显：会破坏轴与毂的对中性，如果设备对跳动敏感，千万别用。不过，我做过一台老式冲压机改装，飞轮和轴之间用平键老是窜动，后来改用钩头楔键，轴向直接锁死，简单粗暴，效果出奇好。只是拆卸的时候，得用拉马硬拽，每次都想骂人。

楔键连接结构示意图带钩头

还有切向键，由两个斜键组成，一个大头一个小头，配对使用，能传递超大扭矩，比如大型轧机、球磨机的传动轴。它把平键的挤压受力变成了楔紧摩擦，承载能力飙升，但安装麻烦，必须成对用，而且轴的键槽深度大，削弱严重。说实话，我工作十几年，只用过两次切向键，都是200mm以上的轴径，扭矩大到离谱。

问：什么情况下用切向键？
答：轴径超过150mm，扭矩大到普通平键排不下时，或者载荷冲击大，必须靠摩擦力加机械锁紧。另外，有些老设备维修，原设计是切向键，你千万别自作聪明改成双平键，受力点完全不一样，一改就断。血的教训。

写到这里，突然想起一个点：现在很多人一提到键连接，脑子里只有机械设计手册第八版那几页。其实，胀紧套、星型弹性联轴器、液压锁紧盘这些无键连接方式，在很多场合完全能替代键，还避免了应力集中。特别是频繁拆装的轴毂，胀紧套简直不要太方便。可就是成本偏高，领导一算钱，立马给打回原形。唉，机械工程师的日常，不就是一边被成本掣肘，一边给安全攒余量嘛。

最后唠叨一句：键连接看似简单，实则细节里全是鬼。做过，出过错，才知道什么叫“基础不牢，地动山摇”。
