当图纸消失后——逆向工程的工业刚需

上周拆了一个上世纪80年代的液压阀，图纸早丢了。怎么办？逆向呗。这不是什么高科技魔法，就是拿着实物，把它变成三维数字模型——只不过过程比想象中折腾得多。 说实话，很多厂里的老设备，厂家都倒闭了，你找谁要图纸去？但产线不能停，备件坏了就得自己做。这时候逆向工程就是救命稻草。从航空航天到模具修补，从文物复制到竞品分析，三维扫描加逆向设计几乎是现代制造业的标配。 工业级三维扫描仪扫描生锈旧零件 点云采集回来，密密麻麻上百万个点，看着挺唬人。但光有数据没用，你得把它变成能加工、能仿真的实体模型。这个过程就叫数字化重建，或者干脆叫“抄数”。不过话说回来，抄数这词儿有点贬义，其实好的逆向工程师像侦探，得从实物上读出原始设计者的意图。

从点云到CAD——逆向的核心技术栈

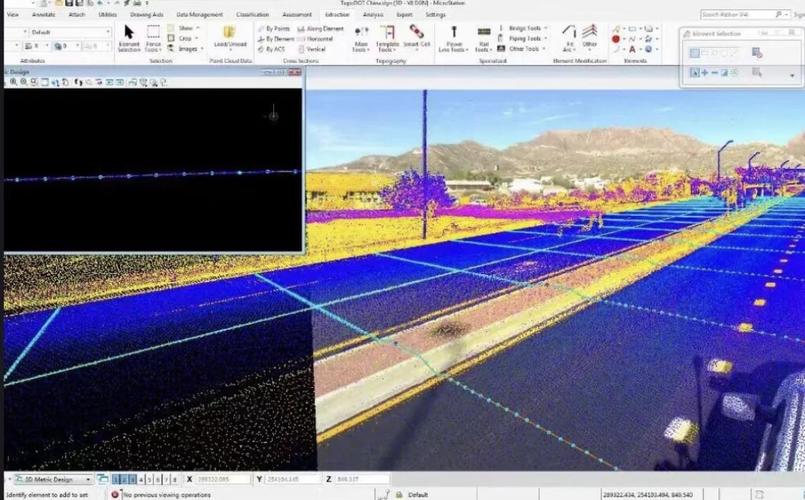

流程说起来简单：扫描→点云处理→网格化→曲面重构→实体建模。干起来就知道坑多了。 你以为扫出来就能用？天真！点云噪点多得你想砸电脑，特别是反光表面、深孔、凹槽。我上次扫个铝件，反光厉害，喷了显像剂还是丢数据，最后手补了一天。 软件层面，现在主流的有Geomagic Design X、Rapidform，或者直接在CATIA、NX里用逆向模块。我个人偏好Design X，因为它能识别特征，自动提取圆柱、平面，比纯手动省命。但碰到自由曲面，比如涡轮叶片，还是得靠曲面重构的功底——拉控制点、调曲率梳，这玩意儿没速成，全凭手感。 逆向工程软件界面点云对齐与曲面拟合 问：逆向出来的模型精度能比得上原始设计吗？ 答：看你怎么测。用激光扫描仪，标称精度0.02mm，但实际得考虑表面处理、拼接误差、软件算法。一般能到0.05-0.1mm就算不错了。如果是精密配合面，比如液压阀芯孔，扫出来的圆度可能都差几丝，还得靠三坐标复核，手动修正。所以别迷信参数，实践出真知。 问：逆向工程会不会侵犯专利？ 答：这问题敏感。如果是维修备件，自己用，一般没问题。但如果你原样复制去卖，就踩红线了。设计上做些规避，或者等专利过期。不过话说回来，很多老结构专利早过期了，怕啥！再说了，有些东西根本就没专利，比如几十年前的工装夹具，早就进了公共领域。但如果你是抄在售产品，小心法务找上门。

逆向工程实战中的那些坑

逆向工程实战中的那些坑 扫描死角让人头秃。深腔、交叉孔，激光进不去，CT又贵得离谱。有些薄壁件，一碰就变形，扫出来数据直接不能用。还有透明件、黒色件——不喷显像剂根本没法扫。我见过有新手扫了个黑色橡胶密封圈，结果点云像被狗啃过，重建出来的模型惨不忍睹。 大型件的拼接也很要命。比如扫个发动机缸体，得贴标记点，分几十次扫描，然后靠软件自动拼接。稍微动一下标记点，累积误差就炸了。有次我拼完发现整个缸体扭了0.3度，白干一上午。 数据处理也是体力活。去噪、补洞、简化网格，每一步都可能引入新误差。尤其是模型修复，有些破面自动补得奇形怪状，必须手动拖网格。所以逆向不是按按钮，是手艺活。需要逆向思维——你要猜这面本来是平面还是弧面，这孔是不是同轴的。很多时候，比正向设计还费脑。 但搞定后的成就感，啧，值了。看着实物变成屏幕里能转动的模型，然后上CNC加工出完美配合的零件，那种爽感，做过的人才懂。

逆向工程就是拿着实物猜设计意图，有时候像考古，有时候像破案。工具越来越智能，但核心始终是人的判断和经验。别信什么“全自动逆向”的广告，那玩意儿，扫个茶杯还差不多。
