焊接结构强度校核？别再闭着眼睛算了
一个焊接结构，图纸画得挺漂亮，一上试验台就脆断。怎么回事？
你翻出设计手册，复查了焊缝尺寸、安全系数，全在许用范围内。但问题根本不在那儿。
焊接结构应力集中导致裂纹
说实话，传统的静强度校核方法用在焊接结构上——简直像用体温计量高炉温度。不是没用，是压根儿不对路。焊接结构不是一块匀质的机加件，它是一个充满了冶金缺口、残余应力和几何突变的“拼接怪”。
我干这行二十来年，眼睁睁看着多少项目栽在最基础的概念上。所以，今天咱们就掰扯掰扯焊接结构设计的那些坑。不说教，纯聊天。
你仔细观察过焊缝的截面吗？焊趾那个地方，过渡半径极小，简直就是个天然的裂纹源。我们测过，对接焊缝的焊趾处应力集中系数能到2.5以上，T形接头更夸张，轻轻松松超过3.0。什么概念？
名义应力300MPa，局部实际应力可能接近1000MPa。一个普通低碳钢的屈服强度才多少？不裂才怪。

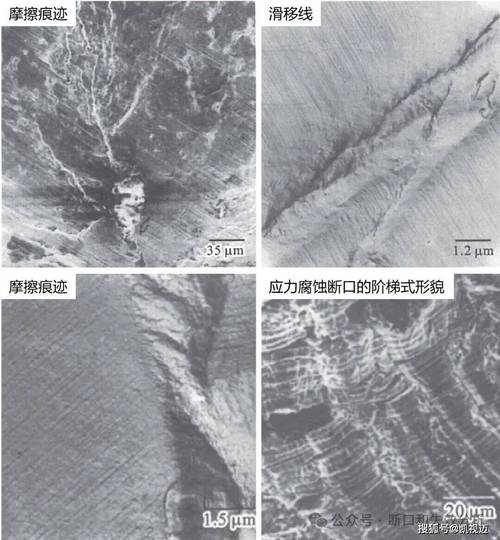

焊接接头疲劳断口扫描电镜图
而疲劳强度对缺口尤其敏感。一根旋转弯曲疲劳试样，母材能做到280MPa的疲劳极限，一旦带上焊态的余高，立马掉到80MPa。是的，你没看错——直接腰斩再打折。这就是为什么焊接结构的疲劳失效几乎100%起源于焊趾或焊根。
💡 残余应力与变形——那团看不见的“内伤”

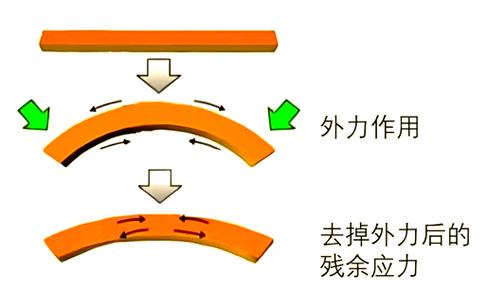

焊接残余应力，老生常谈，但绝大多数人只知其一。它不只是让结构翘曲变形那么简单。拉应力区就是氢致裂纹的温床，也加速应力腐蚀。不过，我得爆个冷知识：压缩残余应力有时反而是好事儿。比如在承受交变载荷的构件表面，引入压缩残余应力能显著提高疲劳寿命——喷丸、滚压、还有近些年流行的超声冲击，都是这个道理。
但问题来了：你是不是焊完所有大件都直接扔去热处理？先停！
靠经验公式加安全系数的时代过去了。如今稍微正规点的项目，没有有限元分析（FEA）都不好意思上评审会。但仿真不是让你算算等效应力就完事。针对焊接结构，你得考虑热-力耦合、相变、材料非线性。用实体单元划焊缝，算出真实的焊趾热点应力，再用主S-N曲线法（比如国际焊接学会的IIW规范）去评定疲劳——这才算摸着门槛了。
更前沿的，数字孪生技术已经在大型焊接框架上用了。光测应力还不够，通过实时采集服役数据，动态修正剩余寿命。上次去一个海上风电项目，他们的塔筒过渡段焊接结构全用上了光纤光栅监测。我跟他们说，你们这活儿做得值，因为海上维修一次的成本够你重新造半根。
问：为什么焊接结构容易在焊缝处断裂？
答：两大元凶——应力集中和残余拉伸应力。焊缝的几何形状本身就造成应力集中，尤其在焊趾；而焊接过程不均匀加热冷却又留下了可怕的残余拉应力，有时甚至接近材料屈服强度。这两者叠加，即使载荷不大，局部也可能进入塑性甚至开裂。你看疲劳断口，裂纹源十有八九是焊趾、焊根或者咬边缺口。
问：焊后要不要做热处理？
答：分情况。如果你是厚板、承受动载、或者有应力腐蚀风险的结构，比如压力容器、桥梁，那必须做，目的是消除残余应力、软化淬硬区。但如果你只是普通静态支撑件，板厚也不大，强行热处理反而可能造成新的变形，白花钱。有个反例：有些薄壁不锈钢件，焊后热处理会引发敏化，降低耐晶间腐蚀能力。所以别看见焊件就盲火。先算算，再测测，评估一下实际需求。有时候振动时效或者局部锤击都比整体进炉子更划算。
还有个常被忽略的点：疲劳设计中，咬边比气孔更容易惹祸。一级焊缝不允许咬边，二级允许深度≤0.05倍板厚但不超过0.5mm——很多设计师只知道抄规范，不理解为什么。其实咬边就是一个线性缺口，比气孔、夹渣这种体积型缺陷更易造成应力集中。疲劳裂纹扩展速度能差一个数量级。
再讲个最近的教训。某自动化产线焊接框架，用方管拼焊，设计载荷很保守。结果用了不到三个月，连接角焊缝根部的母材撕裂了。现场一看，焊缝外观还不错，UT也合格。问题出在哪儿？焊接序列！焊工为了省事儿，所有焊缝一个方向顺序施焊，热量集中，产生了巨大的拘束应力。后来改了焊接顺序，先焊短焊缝再焊长焊缝，由中间向两端退焊，残余应力降了一大半，问题解决。
现在有些年轻工程师，过分依赖软件。一键生成焊角高度，默认值6mm，全结构通用——这绝对要挨骂。焊缝不是越大越安全。大了，热输入大，变形大，残余应力也大，疲劳性能可能更差。轻量化设计里，最小化焊缝尺寸是个关键原则。欧洲的EN 1993-1-8早就给出了基于等强匹配的角焊缝计算表，查表又快又准，没必要自找麻烦。
最后再爆个行业内幕：很多“成熟的”焊接工艺评定其实只是走形式。换个品牌焊丝，换台设备，甚至操作手法差异，都可能导致熔敷金属性能偏差。我见过304不锈钢用308焊丝的——纯粹图便宜，结果晶间腐蚀全废。焊材匹配不能只看强度，化学成分、扩散氢含量、韧性转变温度，哪一个掉链子都是大事。
所以，焊接结构设计绝对是个系统工程。别把责任都甩给工艺人员。设计阶段就要考虑可焊性、可达性、检测通道。画图时多问自己一句：这地方好焊吗？焊工够得着吗？UT探头能放上去吗？否则再漂亮的图纸也是废纸。

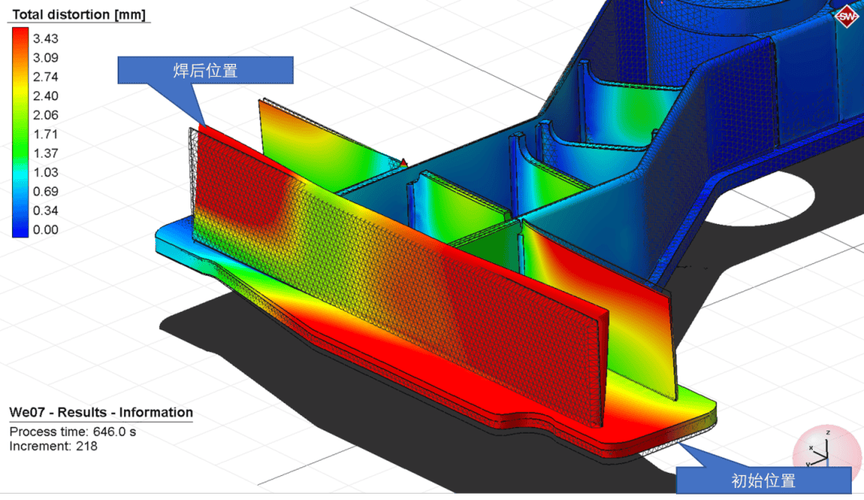

焊接结构有限元仿真应力云图
行了，就说这么多。感觉自己又把桌子敲得邦邦响，职业病。
