做机械这行十五年，要说最让我又爱又恨的，绝对是合金。💡 爱的是它那千变万化的性能，恨的是——选错一次，整个项目都得跟着翻车。就说去年那个航空结构件项目吧，合同都签了，结果因为用错了铝合金牌号，差点赔掉底裤。 事情是这样的：客户要求轻量化，但强度还得够。我拍脑袋选了7075，以为这料够硬。没想到，这玩意儿的抗应力腐蚀性能差得一塌糊涂，样件在海边放了俩月就裂了。后来查资料才发现，当时该用7050或者干脆上钛合金的。钛合金TC4，贵是贵点，但人家耐腐蚀性好啊。所以说，选材这事儿，真不是拍拍脑门就行的。 工厂车间堆放的铝合金和钛合金棒材

为什么说合金选材是门玄学？

为什么说合金选材是门玄学？ 说玄学，是因为变量太多。你以为成分表一样，性能就一样？天真。热处理工艺差个五度，晶粒尺寸就能天差地别。有一回我们做不锈钢泵体，304的料，供应商换了个小厂，结果加工完全是裂纹。 后来一查，那批料的镍含量卡着下限，磷含量又偏高，典型的偷工减料。气得我直骂——这帮孙子！所以现在每次入库我都让质检多抽几根，不敢赌人品。 不过话说回来，高温合金这块，国内这些年进步挺快。以前搞涡轮叶片，Inconel 718全靠进口，现在抚顺特钢、宝钛出的料也能用了，虽然批次稳定性还是差点意思。去年试了一批国产GH4169，持久寿命比进口的低了15%，但价格便宜三成，用在非关键部位还是挺香的。

实战中的那些“反常识”操作

大家总以为，贵的肯定比便宜的好。未必！就拿铜合金来说，铍铜强度高导电又好，但加工时那粉尘有毒，工人得戴防毒面具。后来我们用铬锆铜替代，成本降了，事儿还少。还有锌合金，压铸件老起泡，师傅骂骂咧咧说料不行，我让他把模温从200提到230，立马消停了——很多问题其实出在工艺上，别啥都赖材料。 压铸车间锌合金熔炼与温度监控 问：为什么热处理完的合金反而变脆了？ 答：多半是冷却速度没控制好。比如某些马氏体不锈钢，淬火太快可能产生微裂纹，回火又没跟上，应力全憋在里面，一上机床就崩。有次做沉淀硬化不锈钢17-4PH，我们傻乎乎地按常规固溶+时效走，结果硬度上去了，冲击韧性掉到个位数。后来请教了老师傅，才知道得做深冷处理，把残余奥氏体转掉。这些经验，书本上真学不来。

增材制造带来的新坑与新机会

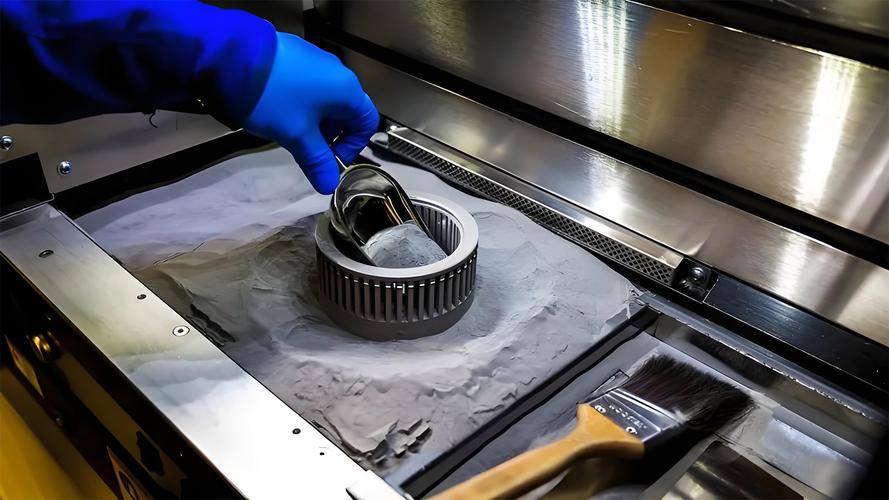

增材制造带来的新坑与新机会 这几年铝合金3D打印挺火，尤其AlSi10Mg，打印个拓扑优化的支架，减重效果看得见。但别高兴太早——打印出来的件，表面粗糙得像砂纸，必须得后处理。我们试过化学抛光，直接把尺寸精度抛没了，气死人！后来改成磨粒流，才算搞定。还有，激光选区熔化的钛合金件，内部总是有气孔，热等静压做下来，一口价二十万，小公司真玩不起。 镁合金更别提了，都说它轻，但谁敢在关键部件上用？燃点低，耐蚀性也差，表面处理做不好，三个月就长毛。我们只在一些内饰件上用过，还得是离火源远的地方。不过医学上的可降解镁合金螺钉倒是挺有意思，前段时间看资料，说在骨科植入物上开始批了，可能是个蓝海。 问：低温环境下，合金怎么选？ 答：很多合金低温会变脆，尤其体心立方结构的钢。之前做北极圈里的项目，客户指定要304不锈钢，我坚持换了316L，因为含钼，低温韧性更好。后来听说竞标那家用304的，法兰螺栓断了，差点出安全事故。其实最好是用镍基合金，但成本太高，最后折中选了双相不锈钢2205，-50℃冲击功还有100多焦，够用了。

写在最后：我的几条野路子建议

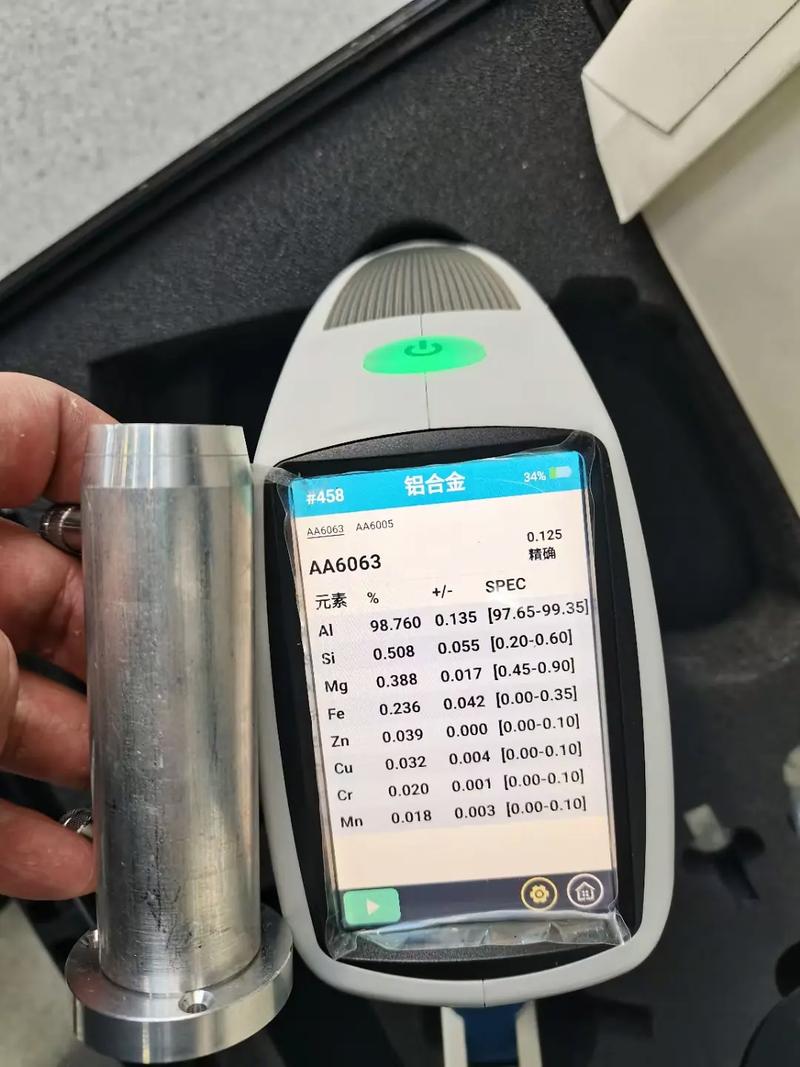

别迷信数据手册。每批料来，自己测个成分、打个硬度，花不了多少钱，但能省大事。尤其现在市场上回收料重熔的太多，什么稀奇古怪的元素都能给你整出来。 另外，多跟产线师傅抽烟聊天，他们嘴里的“这个料粘刀”、“那个料爱变形”，比有限元分析靠谱。 还有，牌号千万别叫错。有一次把“6系铝合金”说成了“6063”，结果供应商发来一堆建筑型材用的，强度差老远，耽误了工期。在车间，“差不多”就是找死。 技术人员用光谱仪检测合金来料成分 说到底，合金这东西，就像脾气古怪的猛兽，摸透了能帮你开疆拓土，摸不透反咬一口。这些年我被咬过不少回，但也慢慢学会了怎么跟它们相处。你呢，有没有被哪种料坑过的经历？
