施工图设计：资深工程师掏心窝子说，这钱不能省！

施工图到底有多重要？没图就开工，等着扯皮吧

问：施工图都包括哪些图纸？为什么光看效果图不行？答：咳，效果图那玩意儿，说白了就是“美颜照”。灯光一打，家具一摆，看着美滋滋，但真到落地……呵呵。施工图才是素颜！它包含原始结构图、拆墙图、新砌墙图、平面布局图、地面铺装图、天花图、水电点位图、开关连线图、立面图、节点大样……等等。没有它，工人就只能靠猜。我见过太多翻车现场了，比如沙发买回来把插座挡了个严实，就因为水电图没标尺寸。所以，✅效果图看感觉，施工图保功能，缺一不可！问：自己画施工图行不行？网上软件挺多的。答：说实话，如果你只是刷墙铺地板，那随便画个草图也能对付。但是！一旦涉及拆改、水电、定制柜体……就别省这个钱了。这玩意儿不是画画线条，你得懂工艺、知材料、明白收口关系。我见过业主自己画的图，尺寸都标反了，最后工人照着做，门都打不开！💡强烈建议：找专业的人干专业的事。就算你自己画，也务必请个设计师过一遍，花点小钱买平安。

水电图、节点图……这些纸片凭什么值几千块？

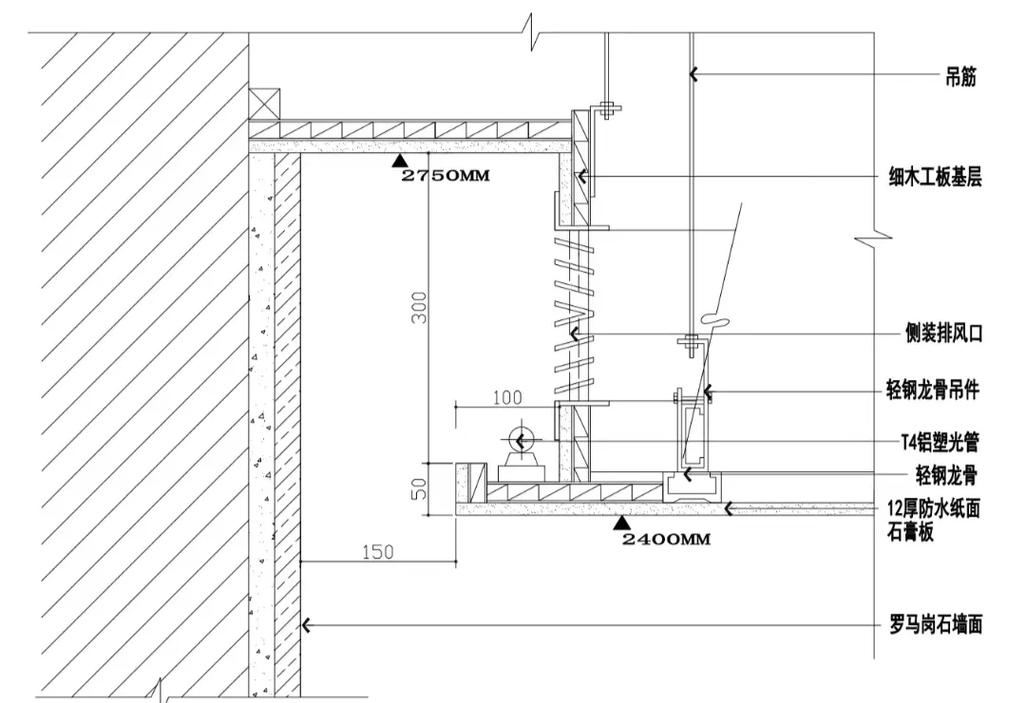

问：水电施工图为什么非有不可？工人现场定位不行吗？答：当然不行！你当工人是孙悟空啊，火眼金睛看穿你未来十年怎么用电？我每次交底都带着水电图，插座多高、开关几路、灯线怎么走，标的明明白白。没有图，等你想在浴室加个智能马桶盖，发现没留插座，那就只能走明线，丑到哭！❗常见误区：以为水电很简单，点对点拉线。其实好的水电图要考虑家具尺寸、生活习惯、甚至未来智能家居扩展。这钱，花在图纸上，比后期砸墙省得多。问：节点大样图什么时候需要画？不做会怎样？答：节点大样，就是细部做法。比如你家要做悬浮吊顶、定制楼梯、或者瓷砖与地板硬拼，这些位置，如果施工图没有节点大样，工人绝对会按常规做法糊弄。然后呢？裂缝、接口不平、难看至极。我工地上有个经典案例：客厅大理石壁炉，图纸没画节点，工人用普通胶粘，结果没两年就掉下来了，差点砸到孩子。所以，只要设计中有特别的造型、收口，务必让设计师出节点图，哪怕加钱！这图就是工人的“说明书”，没它，你的设计就只是概念。

拿到施工图别偷懒！开工前核对这些点，省钱保命

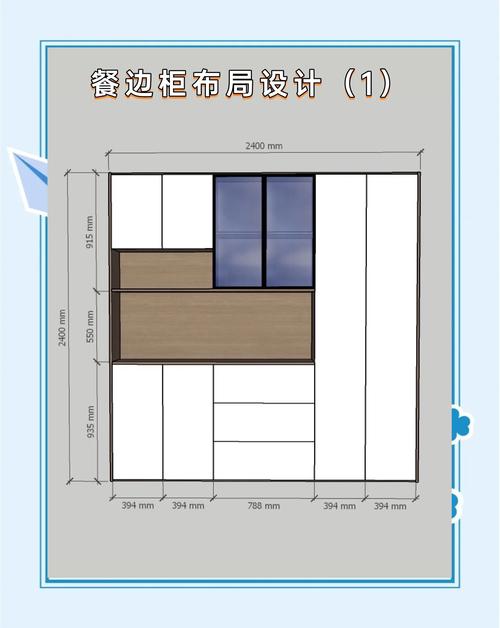

问：施工图到手，作为业主重点核对哪些地方？答：第一，看尺寸！拿着尺子比划比划，床、冰箱、洗衣机能不能放进去，走道留够没？第二，查水电！插座数量、高度，开关控制逻辑。第三，对材质标注，地砖型号、墙面油漆色号、木作贴皮，必须和你的主材清单一致。第四，看拆改，哪里敲哪里砌，别第二天去发现墙没了……😱 第五，特殊需求，比如你身高一米九，厨房台面高度就得按你习惯调，图纸上标了吗？核对完，最好拉上设计师在毛坯房里照着图纸走一遍。问：看不懂施工图，怎么跟设计师高效沟通？答：别装懂！直接说“这里我看不明白，麻烦解释一下”。好的设计师愿意讲到你懂。你可以用手机拍下图纸，用红线圈出疑问点，发过去。或者带个笔记本去现场，边说边记。沟通前，自己先整理需求：比如“我需要餐边柜有足够插座，至少要4个”，然后指着图纸问：“这四个点位够吗？”这样效率超高。切忌发火或者只反复说“这个不对”，具体指出哪条线、哪个数字有问题。✅小技巧：让对方用3D模型或者草图示意，直观多了。问：施工图如何控制主材数量和预算？答：精确的施工图，能直接导出准确的主材数量。比如地面铺装图，会算出客厅地砖需要多少片，损耗率多少。拿着这个去采购，商家坑不了你。我见过没有图就买材料的，最后多了十几箱砖，退都退不掉。水电图也标明了开关插座、灯具数量，你按图买，不会漏也不会多。预算控制，从图纸开始。还有，图纸里的立面图会画柜子内部结构，你可以照着去询价，定制厂商就没法在尺寸上做手脚。真的，一套好图，省的钱比设计费多多了。问：找独立设计师画的图和装修公司免费出的图，区别在哪？答：免费？这世上最贵的就是“免费”。装修公司出的图，往往是套模板，细节缺失，节点图基本没有，因为他们的重点是签施工合同。独立设计师的图，会更个性化、更全面，而且会陪你跑工地。我接触的很多好设计师，一套家装施工图能画出三四十张，巨细靡遗。我的建议：如果你对生活品质有要求，哪怕多花几千块，也要找独立的、有经验的设计师。省下的心，不是一点半点。当然，也得擦亮眼，有些“设计师”只会画图不懂工艺，那还不如找个靠谱工长。问：旧房翻新，施工图需要注意什么？答：旧房翻新，原始结构图特别重要！必须现场精准测量，因为老房子梁位、柱子、管道可能都歪七扭八。很多老房没图纸，建筑结构不明，乱拆墙会出事。还有，水电必须全换，管路怎么走，要结合新布局出图。防潮层的做法也要在图纸上明确，尤其是一楼。我做过一个老房，墙面返潮，就是因为图纸没有标注反坎做法，后来墙角全发霉。所以，旧房翻新的施工图，更强调“现状”和“保护”，别用新房模板应付。问：小户型怎么通过施工图榨干最后一平米？答：小户型图纸，每一厘米都要计较。平面图要抠尺寸，家具可以按比例缩小画上去，甚至画出动线。比如，过道最少留60公分，再窄就得侧身走了。还有，立面图要画卡座、壁龛、嵌入柜，这些收纳空间提前在图里安排好。我强烈建议小户型业主，拿着图纸去定制家具设计师那里碰一遍，让他们根据施工图深化内部结构，这样能把死角全利用起来。连开关的位置都要精打细算，否则家具一摆，挡住根本没地儿按。

特别提醒：💡施工图不是越厚越好。有的设计师给你塞一堆通用图、标准图，真正针对你家的就那么几张。关键看有没有水电定位图、开关连线图、主要立面和节点大样。如果全是平面布置，深度根本不够。❗开关插座定位图，一定要模拟使用场景！现在手机、扫地机器人、吸尘器、智能窗帘、投影仪……用电点多到你想不到。拿着图纸，从玄关开始走一遍生活动线，想象哪里需要充电、哪里需要线。这图，开工前不改，后期就得扯插线板，一个个像蜘蛛网。好了，关于施工图设计，啰嗦了这么多。最后一句：它是你装修的“宪法”，一切工序都以此为准。别心疼那点设计费，不然施工中流的泪，都是当时脑子进的水。
