一、缺陷检测仪的核心定义与工业价值

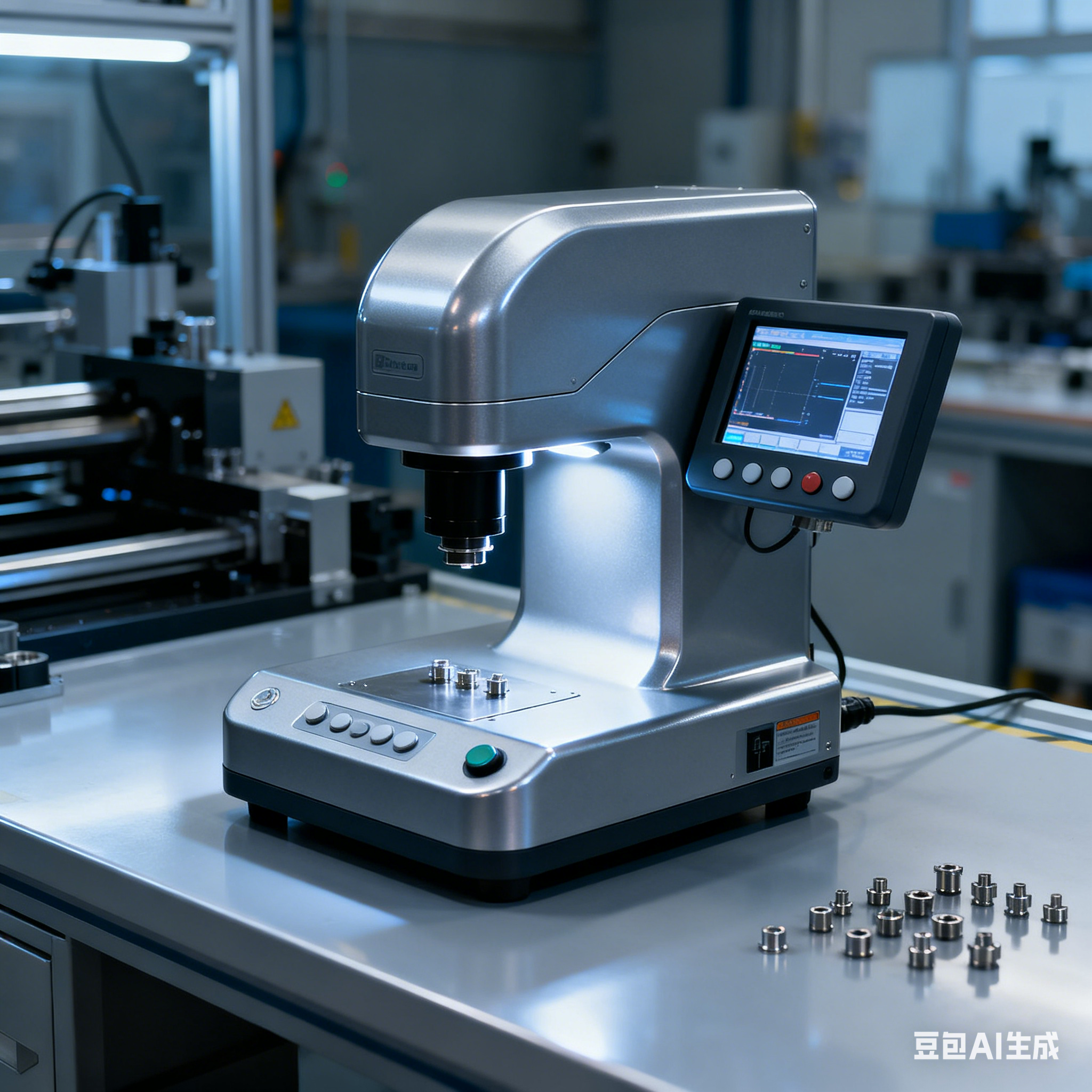

缺陷检测仪是电子制造流程中通过特定技术手段识别产品异常特征的专用设备，其核心功能不仅限于 “发现瑕疵”，更涵盖缺陷定位、尺寸量化、类型分类及根源追溯等完整环节。这类设备针对的缺陷既包括晶圆表面的纳米级颗粒、PCB 板的线路短路，也涉及电池极片的漏涂区域、封装基板的孔洞等多元形态。

在电子制造领域，缺陷检测仪的价值贯穿生产全链条：可在前端拦截基础材料缺陷，避免其流入后续高成本工艺；能实时反馈数据优化生产参数，降低返工损耗；更能通过缺陷分析保障终端产品可靠性，减少因隐性瑕疵导致的使用失效风险。某半导体企业数据显示，引入高精度缺陷检测后，其 3nm 制程晶圆良率提升 18%，单批次生产成本降低近百万元。

二、主流技术体系与工作原理拆解

缺陷检测仪的技术路径需匹配检测对象的精度要求与缺陷特征，目前电子制造领域以光学检测、电子束检测及 AI 增强技术为三大核心方向。

1. 光学检测技术

该技术以光信号交互为核心，分为明场成像、暗场成像及光谱分析等细分类型。明场成像通过直接反射光捕捉 1μm 以上的大尺寸缺陷，如手机玻璃盖板的划痕；暗场成像利用散射光信号识别 0.1μm 以下的微小颗粒，适配晶圆抛光后的洁净度检测；光谱分析则通过多波长光反射差异区分金属残留与有机物污染等缺陷类型。其优势在于检测速度快，单晶圆检测时间可控制在数分钟内，适合批量全检场景。

2. 电子束检测技术

基于扫描电子束与材料表面的交互效应，通过二次电子或背散射电子信号成像，分辨率可达亚纳米级，是先进制程中纳米级缺陷检测的核心手段。这类设备能精准识别 EUV 光刻后的图形桥接等微小缺陷，但检测速度相对较慢，通常用于关键工艺环节的抽检。Applied Materials 的 SEMVision 系列设备便采用该技术，广泛应用于 3D IC 的硅通孔缺陷检测。

3. AI 增强检测技术

随着缺陷类型复杂化与检测场景多元化，AI 算法已成为缺陷检测的核心赋能要素。东北大学研发的 “青阙” 大模型通过思维链设计与模型蒸馏技术，实现了 10 余种封装基板缺陷的精准识别，检测准确率超 95%，推理速度较传统算法提升 15 倍。针对缺陷样本稀缺问题，“玉瑕” 大模型可通过正常样本与文本引导生成海量模拟缺陷数据，进一步优化检测模型的泛化能力。

三、分场景应用与设备选型逻辑

不同电子制造环节对缺陷检测仪的技术需求存在显著差异，需建立 “缺陷特征 – 技术匹配 – 场景适配” 的选型体系。

1. 半导体制造场景

晶圆制造分为无图形与图形两个检测阶段：无图形晶圆检测仪采用宽场光学散射技术，专注颗粒污染与表面划痕检测，代表设备如 KLA Surfscan SP5；图形晶圆检测仪则通过高分辨率成像与设计图案比对，识别光刻后的图形畸变与套刻误差，KLA 39xx 系列是该领域典型设备。化合物半导体检测则多采用光致发光技术，通过激发发光强度分布识别 SiC 材料的晶体缺陷。

2. 电子元器件场景

PCB 板检测需兼顾线路精度与检测效率，通常采用光学成像结合模板匹配算法，快速定位短路 / 断路、线宽偏差等缺陷，检测精度需达到 0.05mm 级别；电池极片检测则依赖条形光源斜射成像，通过灰度差异识别漏涂与褶皱区域，配合机械臂实现实时分拣，某新能源企业应用此类设备后，极片缺陷漏判率从人工检测的 8% 降至 0.1% 以下。

3. 封装测试场景

先进封装领域的缺陷检测面临结构复杂、尺寸多样的挑战。芯片陶瓷封装基板检测需识别漏磁、异物等 10 余种缺陷，东北大学团队研发的专用设备通过手眼一体化协同模块，适配 500 余种产品类型，检测效率较人工提升 10 倍以上。晶圆级封装检测则聚焦凸点缺失与键合偏移，多采用光学检测与红外热成像结合的技术方案。

四、落地应用中的关键注意事项

缺陷检测仪的有效应用需突破 “设备选型 – 参数调试 – 数据应用” 的多重关卡。光源选择是基础环节：金属表面划痕需用斜射光源突出阴影，透明材料杂质则需背光成像凸显暗点，错选光源可能导致缺陷漏检。算法匹配需贴合缺陷特征，规则性缺陷适合模板匹配算法，不规则缺陷则需深度学习模型支撑。

数据应用能力直接决定检测价值的最大化程度。优质检测系统应能将缺陷信息与生产批次、设备参数关联，形成 “检测 – 分析 – 优化” 的闭环。某 PCB 企业通过缺陷数据追溯，发现某批次线路短路集中源于某台刻蚀机的参数漂移，及时调整后同类缺陷发生率下降 92%。

五、常见问答解析

1. 问：不同精度需求的检测场景如何选择技术方案？

答：纳米级缺陷（如晶圆 3nm 制程图形缺陷）优先选电子束检测；微米级缺陷（如 PCB 线路偏差）可采用光学检测结合 AI 算法；亚毫米级缺陷（如电池极片漏涂）选用普通光学检测即可满足需求，兼顾精度与成本。

2. 问：缺陷检测仪的误判率受哪些因素影响？

答：主要与光源适配性、相机分辨率及算法泛化能力相关。光源角度不当易产生反光干扰，相机分辨率不足难以捕捉微小缺陷，算法未适配产品材质差异则可能导致同类特征误判，需通过多维度调试优化。

3. 问：如何解决新型材料的缺陷检测难题？

答：可采用 “定制成像 + 数据扩增” 方案。针对二维半导体等新型材料，设计专用光学成像系统捕捉缺陷特征；借助 AI 生成模型（如 “玉瑕” 大模型）扩增缺陷样本，训练适配的检测算法。

4. 问：缺陷检测数据如何有效反哺生产优化？

答：需建立缺陷与工艺参数的关联数据库，通过统计分析定位根源。例如将颗粒缺陷分布与清洗设备参数关联，将线路偏差与光刻精度参数关联，形成可执行的参数调整方案。

5. 问：电子束检测与光学检测能否协同应用？

答：两者可形成 “全检 + 抽检” 的互补体系。光学检测用于批量全检筛选可疑缺陷，电子束检测对可疑区域进行高精度复核，既保证检测效率，又确保关键缺陷无遗漏，已在先进封装产线广泛应用。

6. 问：封装基板检测为何需采用 AI 增强技术？

答：封装基板工艺复杂导致缺陷类型多、样本稀缺，传统算法泛化能力不足。AI 大模型可通过跨模态学习识别多元缺陷，生成模型还能弥补样本缺口，某企业应用后复杂产品验证周期缩短 35%。

7. 问：如何评估缺陷检测仪的综合性价比？

答：需兼顾初始投入与长期收益。除设备采购成本外，应考量检测速度对产能的影响、精度对良率的提升、运维成本的高低，以及是否适配多品类产品检测需求，避免单一追求高精度导致的成本浪费。
