齐纳二极管的原理、特性与应用

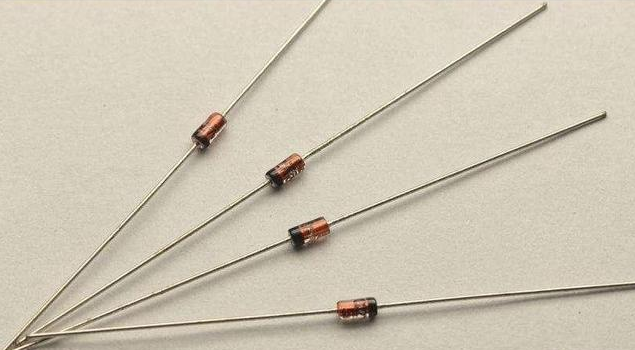

齐纳二极管（Zener Diode）是电子电路中一种特殊设计的二极管，以其稳定的反向击穿电压特性而闻名。这种元件在电压调节、过压保护和参考电压源等应用中发挥着不可替代的作用。与普通二极管不同，齐纳二极管专门设计工作在反向击穿区域，能够在不损坏的情况下维持几乎恒定的电压降。

齐纳二极管的基本原理

齐纳二极管的工作原理基于半导体PN结的特殊性质。当普通二极管处于反向偏置时，只有很小的漏电流流过，直到反向电压超过击穿电压才会导致电流急剧增加。而齐纳二极管正是利用了这一反向击穿特性，通过精确的制造工艺控制击穿电压值。

反向击穿现象主要有两种机制：齐纳击穿和雪崩击穿。在低电压（通常低于5V）下，齐纳效应占主导地位，这是由于强电场直接破坏共价键，产生电子-空穴对。而在较高电压下，雪崩效应更为显著，此时被加速的载流子获得足够能量撞击晶格原子，产生更多的自由载流子，形成连锁反应。现代齐纳二极管可能同时包含这两种击穿机制，具体取决于设计电压。

齐纳二极管的关键参数是它的齐纳电压（Vz），这是在指定测试电流下测量的反向击穿电压。值得注意的是，齐纳电压具有负温度系数（电压随温度升高而降低）或正温度系数（电压随温度升高而增加），这取决于具体的击穿机制和电压值。

齐纳二极管的结构与制造

齐纳二极管的结构与普通二极管类似，都是基于PN结，但在掺杂浓度和结区设计上有显著差异。为了实现精确的击穿电压，齐纳二极管采用重掺杂的P型和N型半导体材料，这使得耗尽区非常窄，即使在相对较低的电压下也能建立强电场。

制造过程中，通过精确控制掺杂浓度和分布，工程师可以设定特定的齐纳电压值。常见的齐纳电压范围从几伏到几百伏不等，标准值如3.3V、5.1V、12V等广泛应用于各种电路设计中。高精度齐纳二极管还会采用特殊封装和温度补偿技术来增强稳定性。

表面贴装和通孔封装是齐纳二极管的两种主要形式。小功率器件常用SOD-123、SOD-323等小型封装，而大功率齐纳二极管则可能采用TO-220等能够散热的封装形式。某些特殊应用如电压基准源会使用金属密封封装来最大程度减少环境因素的影响。

齐纳二极管的主要特性

齐纳二极管最显著的特性是其反向击穿特性。在达到击穿电压前，只有微小漏电流（通常为微安级）流过；一旦电压达到Vz，电流会急剧增加而电压保持相对稳定。这种特性使得齐纳二极管非常适合作为电压调节器使用。

动态电阻是齐纳二极管的另一个重要参数，它表示在击穿区域内电压变化与电流变化的比值。优质齐纳二极管具有很低的动态电阻，意味着在电流变化较大时电压仍能保持稳定。这一特性在电源设计中尤为重要，因为负载电流往往会发生变化。

功率耗散能力决定了齐纳二极管能够安全处理的最大功率。这一参数与封装热特性密切相关，超过额定功率可能导致器件过热损坏。在实际应用中，工程师必须确保工作条件下的功率（Vz乘以电流）不超过额定值，并留有适当余量。

温度系数描述了齐纳电压随温度变化的程度。一般来说，低于5V的齐纳二极管具有负温度系数，而高于约7V的则表现为正温度系数。在某些精密应用中，会使用串联连接的具有相反温度系数的二极管来补偿温度影响。

齐纳二极管的典型应用

电压调节是齐纳二极管最经典的应用之一。在简单的线性稳压电路中，齐纳二极管与串联电阻配合，可以为负载提供相对稳定的电压。虽然效率不如开关稳压器，但这种电路极其简单可靠，适用于小电流或对噪声敏感的应用。

作为电压基准源，齐纳二极管在模拟电路和模数转换器中广泛使用。特别是一些经过老化处理和温度补偿的精密齐纳二极管，能够提供非常稳定的参考电压。这类基准源对于测量仪器和数据转换系统的精度至关重要。

在过压保护电路中，齐纳二极管常被用作箝位元件。当电压超过设定值时，齐纳二极管导通并将多余电压分流，保护敏感元件不受损坏。这种应用常见于通信接口、电源输入级和各种电子设备的保护电路中。

波形整形是齐纳二极管的另一个有趣应用。通过巧妙利用其击穿特性，可以将正弦波或其他波形转换为近似方波。这种技术在简单的信号处理电路中很有用，能够以极低的成本实现基本的波形转换功能。

齐纳二极管的使用注意事项

正确选择工作点是使用齐纳二极管的关键。为了获得稳定的电压调节，工作电流应保持在制造商规定的最小齐纳电流（Iz）以上。但电流也不能过大，否则可能超过功率限制。通常建议工作在设计电流的中间范围内。

热管理对于齐纳二极管至关重要，特别是在较高功率应用中。由于所有耗散功率都转化为热量，必须确保适当的散热条件。计算实际工作温度时需要考虑环境温度、PCB布局和可能的散热器等因素。

在噪声敏感的应用中，需要注意齐纳二极管可能产生的噪声。齐纳击穿过程本身会产生宽带噪声，这在精密模拟电路中可能成为问题。对于这类应用，可以选择专门的低噪声齐纳二极管，或考虑使用其他类型的电压基准源。

电路布局也会影响齐纳二极管的性能。为了最小化寄生电感和电阻，齐纳二极管应尽可能靠近被保护的电路或负载放置。长导线或PCB走线可能引入不必要的阻抗，影响稳压性能或保护响应速度。

齐纳二极管与其他稳压器件的比较

与线性稳压器相比，齐纳二极管稳压电路极其简单且成本低廉，但效率较低且负载调整能力有限。线性稳压器能够提供更好的负载调整率和更低的输出阻抗，但需要更多的外部元件和更高的输入电压。

开关稳压器在效率方面具有明显优势，特别是对于大电流或输入输出电压差较大的情况。然而，开关稳压器电路复杂，可能产生电磁干扰，而齐纳二极管解决方案则完全没有这些问题，在小电流应用中仍具优势。

与其他类型的电压基准源如带隙基准相比，齐纳二极管基准通常具有更好的长期稳定性和更低的噪声，但功耗较大。带隙基准更适合低电压、低功耗应用，而齐纳基准则在精密仪器中继续保持重要地位。

瞬态电压抑制二极管（TVS）与齐纳二极管在结构上类似，但专门设计用于吸收高能瞬态脉冲。普通齐纳二极管不适合用于ESD或浪涌保护，因为这些事件可能包含远超其额定能力的能量。

齐纳二极管的测试与故障诊断

测试齐纳二极管需要能够测量其击穿电压的电路。简单的测试可以使用可调电源、限流电阻和电压表搭建。逐渐增加反向电压同时监测电流，当电流开始显著增加时对应的电压即为齐纳电压。

常见的齐纳二极管故障模式包括开路、短路和参数漂移。开路故障通常表现为完全失去稳压功能，而短路故障则可能导致电路完全不能工作或电源过载。参数漂移较难检测，需要精确测量实际齐纳电压与标称值的偏差。

在实际电路中进行故障诊断时，首先应检查齐纳二极管两端的电压是否接近标称值。如果电压异常，进一步测量流经二极管的电流可以帮助确定问题是出在二极管本身还是电路的其他部分。热成像仪也可以用来检测过热点，指示可能的过载情况。

预防性维护包括定期检查关键电路中齐纳二极管的电压稳定性，以及确保散热条件没有因灰尘堆积或其他因素而恶化。在高可靠性应用中，可以考虑定期更换工作在高应力条件下的齐纳二极管。

特殊类型的齐纳二极管

除了标准齐纳二极管外，还存在多种特殊设计的变体以满足不同应用需求。双向齐纳二极管（也称为瞬态电压抑制二极管）能够对两个方向的过电压都提供保护，常用于交流电路或差分信号线的保护。

温度补偿型齐纳二极管内部集成有常规二极管或晶体管结构，利用其正温度系数来抵消齐纳效应的负温度系数。这种设计能够显著改善温度稳定性，适合宽温度范围应用。

基准电压齐纳二极管经过特殊筛选和老化处理，提供极高的初始精度和长期稳定性。这类器件通常用于精密仪器和测量设备中，作为整个系统的电压参考标准。

大功率齐纳二极管设计用于处理较高的耗散功率，通常采用能够安装散热器的封装形式。这类器件在工业电源系统和汽车电子中用于电压调节和过压保护。

齐纳二极管阵列将多个齐纳二极管集成在单一封装中，可以同时保护多条信号线或提供多个参考电压。这种集成方案节省空间并提高一致性，特别适合现代高密度电子设备。

齐纳二极管的选择指南

选择适当的齐纳二极管需要考虑多个因素。首先是所需的齐纳电压，应选择最接近设计值的标准电压规格。其次是功率要求，根据最大预期电流计算功率并选择足够余量的器件。

工作环境温度会影响选择决策。在极端温度环境下，可能需要选择特殊等级的器件或考虑温度补偿方案。封装类型也需根据安装空间和散热条件确定，表面贴装器件适合自动化生产但散热能力有限。

对于精密应用，需要关注齐纳二极管的初始精度、温度系数和长期稳定性参数。普通用途的齐纳二极管可能具有±5%甚至更宽松的容差，而精密基准源则可能达到±0.05%或更好。

成本始终是一个考虑因素，但应注意权衡初期成本与系统性能。在某些情况下，使用更高规格的齐纳二极管可以简化整体电路设计或提高系统可靠性，从而在生命周期内实现更低的总体成本。

通过理解齐纳二极管的工作原理、特性和应用技巧，电子工程师能够有效地利用这一简单但功能强大的器件解决各种电路设计挑战。从基本的电压稳压到复杂的系统保护，齐纳二极管继续在现代电子技术中扮演着不可或缺的角色。
