PCB制作八大流程，DIP、AOI、ICT、FCT你了解有多少？

PCB（Printed Circuit Board）即印制电路板，是电子元器件的载体，广泛应用于电子、通信、计算机等领域。想要制作一块高品质的PCB，需要经过八大流程，分别是：设计、制版、代工、贴片、插件、测试、调试、包装。以下将为您详细介绍每个流程的关键步骤。

第一个流程是设计。在设计阶段，工程师将根据产品的需求绘制PCB板的原理图和布线图，确定电路板的尺寸、层数和焊盘布局等。设计阶段直接影响到后续制作的成功与否，设计师需要仔细考虑电路的稳定性、结构的合理性以及组装和维修的方便性。

第二个流程是制版。制版是根据设计阶段确定的成像原理图，通过光绘、蚀刻和钻孔等工艺制作出铜层图案，同时也包括制作过孔、外层线路以及阻焊图案等。制版技术要求精确，对工艺要求高。

第三个流程是代工。代工是将制作好的铜层图案打样并大规模复制，这是PCB制作中非常关键的一步。代工旨在保证PCB的一致性和质量稳定性，通常需要选择可靠的PCB代工厂商来负责样品制作和批量生产。

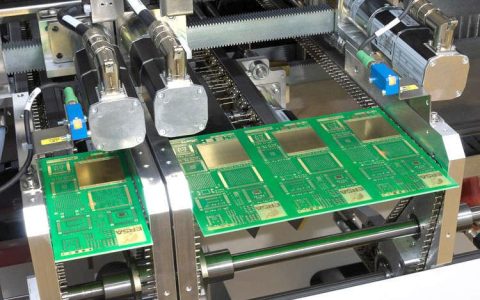

第四个流程是贴片。贴片是将元器件在电路板上进行精确定位、精确定向并进行焊接的过程。贴片分为SMT（Surface Mount Technology）和DIP（Dual In-line Package）两种技术。SMT技术具有高速度和高精度的特点，而DIP技术则适用于特殊组件和一些精密的应用场合。

第五个流程是插件。插件是将较大尺寸或特殊封装的元器件插入到PCB板上，并进行焊接。插件需要根据拓扑布线图进行精确插装，焊接质量直接影响到PCB的稳定性和可靠性。

第六个流程是测试。测试是PCB制作中至关重要的一步。常见的测试方法有自动光学检测（AOI，Automated Optical Inspection）、测试治具（ICT，In-Circuit Test）和功能测试（FCT，Functional Circuit Test）等。其中，AOI可以检查PCB的焊盘质量和元器件的安装质量，ICT可以通过电路板上的测试点进行单元测试，而FCT则可以检测整个电路板的工作状态和功能。

第七个流程是调试。调试是为了验证PCB在实际工作环境下的稳定性和可靠性。通过测试仪器和设备对PCB进行各种性能测试和环境测试，以确保PCB在各种工况下能够正常工作。

最后一个流程是包装。包装是将已调试好的PCB进行包装和封装，以保护电路板不受外界环境的影响，并方便运输和使用。

通过以上八个流程，PCB制作完成后，就可以交付使用了。对于电子行业来说，了解PCB制作八大流程是非常重要的，它关系到电子产品的品质和用户体验。希望本文对您有所帮助，让您对PCB制作的过程有更深入的了解。
