压力容器这行水有多深?十年老鸟的掏心窝子话
我刚入行那会儿,带我的师傅递给我一只布满焊疤的容器切割件,说了句让我终身难忘的话:“这玩意儿,就是铁包着压力,压力憋着牛劲——你算不对,它早晚给你算账。” 十年过去了,我经手的压力容器少说也上千台了,从最简单的储气罐到三层夹套的反应釜,每一次翻开图纸,心里还是绷着那根弦。
很多人以为压力容器不就是个铁罐子吗?说实话,这种想法比腐蚀还可怕。你知道一台常规换热器管程如果因为应力腐蚀开裂,里头几百度的介质喷出来是什么场面吗?我亲眼见过一回——不说了,阴影太大。所以这篇文章不扯虚的,纯聊干货,聊点你在别的“标准文献”里瞅不见的门道。
工业压力容器焊接结构剖视图
材料选择:别被“性价比”忽悠瘸了
选材这事儿,说穿了就是在和温度、介质、压力做交易。去年有个项目,客户非要拿Q345R去扛湿硫化氢工况,理由是“以前都用得好好的”。我直接甩了份NACE MR0175过去——结果呢?不到半年,氢鼓包了。💡 所以啊,对付氢蚀、氯离子应力腐蚀这些隐形杀手,双相不锈钢或复合板该上就得上,账不是只算一次设备费的。
更恶心的是氢脆,它毫无征兆。有一次检修一台加氢反应器,测厚仪打上去数据飘得厉害,割开一看,内壁密密麻麻的微裂纹,跟蜘蛛网似的。当时后背就凉了。后来全部换了2.25Cr-1Mo材,算上停工损失,费用翻了几番。所以说,材料选择这个环节,别信经验主义,必须用模拟软件跑一遍,尤其是涉及到疲劳分析的时候。
问:低温压力容器为什么要做冲击试验?难道常温能过低温就能用?
答:完全不是!低温下金属会出现韧脆转变,像碳钢在-20℃以下可能脆得跟玻璃似的,一砸就碎。冲击试验就是测这个最低使用温度的韧性。标准说了不算,你得看MDMT曲线。而且注意⚠️:焊后热处理(PWHT)会进一步恶化韧性,设计时必须考虑进去。见过不少图纸标-40℃,焊完一试,冲击值全挂——哭都来不及。
设计制造的隐形坑:焊缝、开孔与那个该死的“不圆度”
很多设计院的图纸,有限元算得漂漂亮亮,一到制造现场全走样。为什么?因为压根没考虑焊接顺序带来的残余应力。尤其是厚壁球罐,每条焊缝的拘束度不同,如果焊接工艺评定没做透,残余应力叠加工作应力,直接就逼近屈强比极限。🛑 最典型的:接管开孔补强,明明补强面积够了,但尖角处应力集中,加上焊接缺陷,就成了疲劳裂纹的起源。
讲个真事。有一次监造一台卧式储罐,鞍座附近筒体椭圆度超了标,制造厂说没关系,强行水压。结果刚一上压,鞍座边上的筋板焊缝就开始嘎嘎响,吓得我们赶紧泄压。查原因:椭圆度导致局部膜应力剧增,加上加强圈不连续,筒体失稳临界压力直接腰斩。所以说,GB150里那个不圆度公差,不是闹着玩的,1%的偏差在高压下就是生死线。
压力容器接管开孔应力云图
问:听说现在压力容器都上数字孪生了?这东西到底有没有用?
答:有用,但前提是你别拿它当摆设。我们工厂现在给每台关键反应器都建了孪生体,实时采集壁温、压力、振动数据,结合腐蚀预测模型,能提前3个月预报减薄点。不过话又说回来,数字孪生不是万能的——传感器坏了,模型就瞎了。所以巡检还是不能废,尤其是对湿硫化氢环境的定期B扫,这是保命的底线。
运维中的那些“自欺欺人”操作
最让我恼火的是“带病运行”。某些企业为了不停工,把安全阀根部阀偷偷关死,或者把爆破片换成加厚板材——这不是省钱,这是买棺材。还有气瓶,超期不检,充装前不查验,爆一次就上头条。说实话,法规再严,也架不住人耍小聪明。
另一个重灾区是衬里。我见过太多衬胶储罐,因为施工时没处理好基体除锈,或者运行中负压抽吸,导致衬里鼓包、脱落,介质直接灌到壳体上。发现时壳体已经烂穿了。✅ 最好的运维,是把“预测性检修”真正做起来,别光盯着检验报告上的“合格”二字。举个例子,用声发射技术在线监测球罐的活性缺陷,比到期开罐高效得多,还不用清罐置换,省了n多钱。
最后再啰嗦一点:换热器的结垢。很多人以为垢不过是影响点传热效率,但垢下才是最要命的——垢下腐蚀、缝隙腐蚀,时间长了管子直接穿孔,高压介质互窜,整个系统崩掉。选材时用点耐蚀合金,或者干脆上在线清洗系统,长远看真的划算。

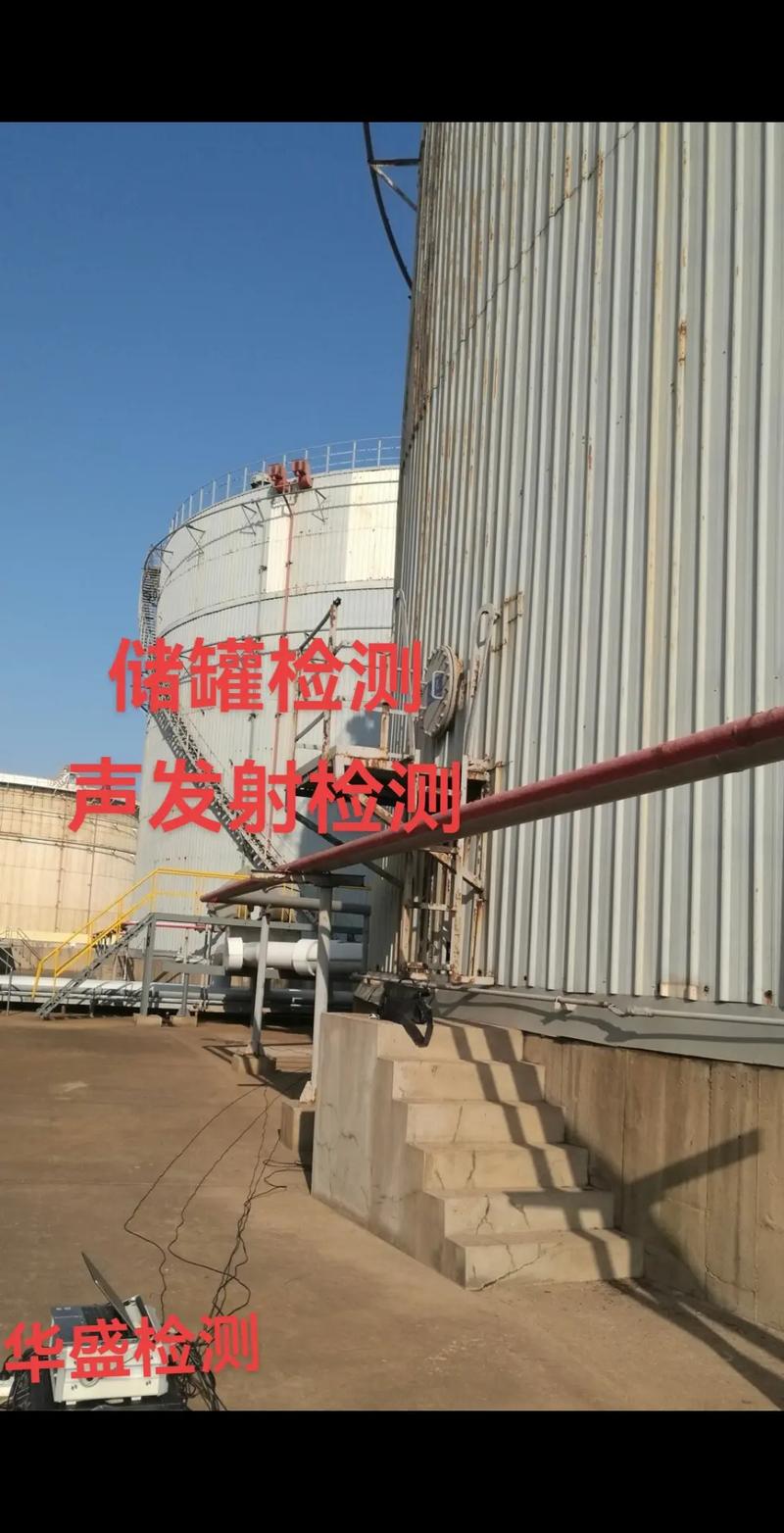

化工压力容器现场声发射检测
干了这行十年,最深的体会就是:容器这东西,诚实得可怕。你尊重科学,它稳稳当当;你糊弄它,它绝对加倍奉还。从设计、材料、制造到运维,每个环节都别心存侥幸。现在的技术发展很快,比如基于机器学习的损伤模式识别、3D打印的复杂流道换热器,都开始落地了。但万变不离其宗——理解那团封闭在铁壁内的澎湃压力,永远是一切的起点。❗
