说出来你可能不信——做了十几年表面处理，我上周在供应商现场差点被一个M8螺栓搞到怀疑人生。同样的盐雾试验箱，同一批镀锌件，72小时就冒红锈，而边上那挂暗银色的零件，已经扛过600小时依然光洁。一问，人家早切到无铬锌铝涂层了。我捏着那枚螺栓，脑子里只有一个念头：环保这把刀，原来真的落下来了，而且刀刀见血。

一纸新规，废掉十年的工艺习惯

两年前开始，长三角、珠三角的电镀园区就风声鹤唳。当时我还觉得，又是雷声大雨点小。结果2024年下半年，环保督察组直接驻厂，六价铬钝化线说停就停，含氰电镀的审批卡得死死的。我们一个做液压管接头的供应商，半夜打电话吐槽：“废水处理成本翻倍，排污指标还要竞拍，这行没法干了。”

这不是孤例。欧盟的REACH法规已经把三价铬也列入高关注物质清单，底端制造往东南亚转移的同时，留下来做高附加值零件的厂，必须在表面处理上换条活路。于是，传统电镀厂开始偷偷地——也不叫偷偷了，光明正大地——改工艺。用他们的话说：“要么改，要么死。”

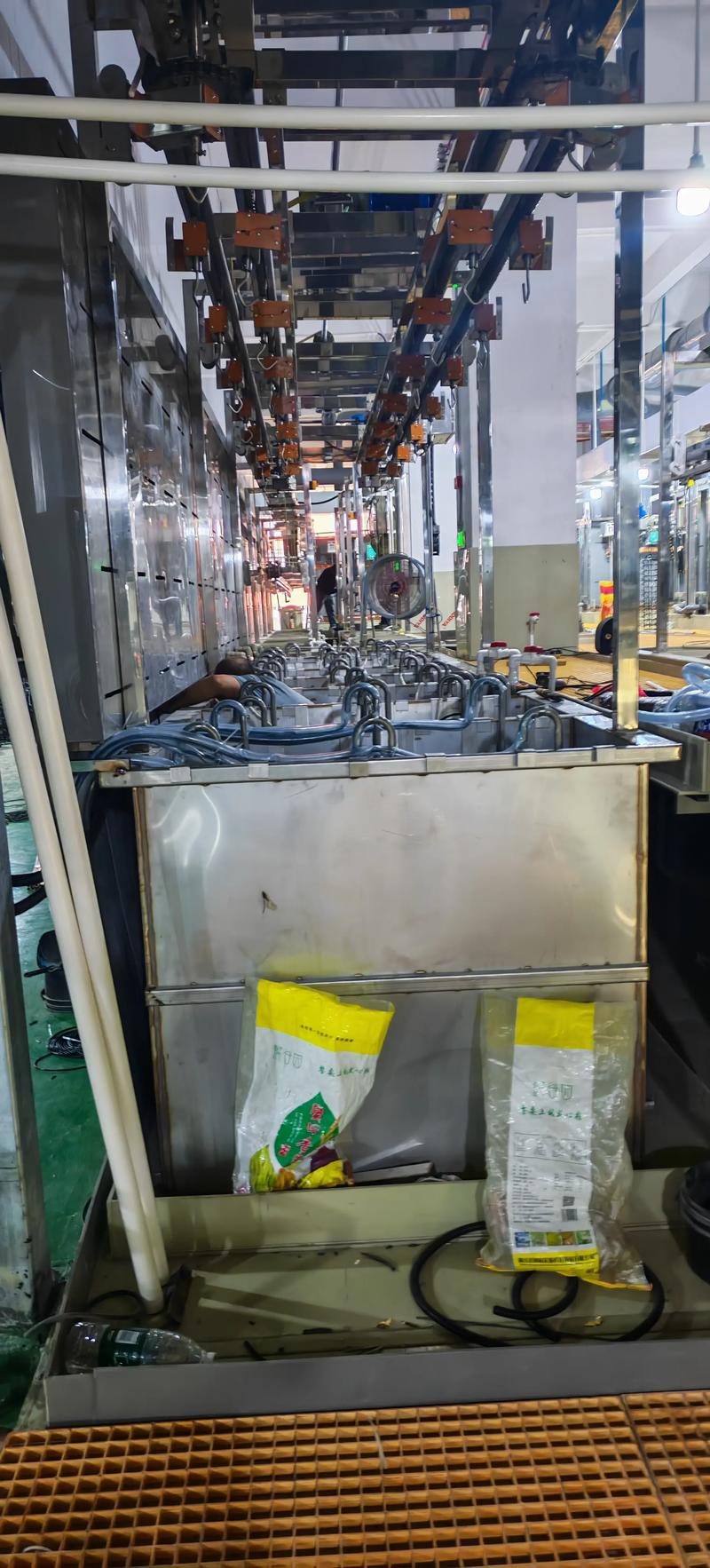

说来轻巧，改工艺哪那么简单。一块汽车紧固件，原来镀锌+钝化，成本几毛钱；现在上锌铝涂层（就是人们常说的达克罗），光是涂料价格就翻了三倍。但客户压着，OEM的环保审核一年比一年严，尤其出口件，拿不到环保声明，整车厂直接踢出供应商名录。所以这半年，我亲眼看到好几条电镀线被拆掉，换成浸涂烘干线。 电镀生产线改造为锌铝涂层涂覆车间实拍

现场实录：锌铝涂层真的能和电镀叫板吗？

现场实录：锌铝涂层真的能和电镀叫板吗？ 第一次拿到无铬锌铝涂层样件，我其实很抗拒。涂层太软，扭矩系数不稳定，拧紧时掉银粉——这都是早年达克罗的老毛病。但现在的第三代产品，加了纳米级的硅烷封闭层，硬度上来了，摩擦系数也控得稳。我们拿M12的法兰面螺栓做过对比：传统镀锌+黄铬，盐雾240小时就出现红锈；锌铝涂层+面涂封闭，720小时白锈都很少。当然，成本是一笔账，但算上返修、索赔、品牌风险，谁便宜还真不好说。

前处理是灵魂。很多人栽在这上面。喷砂必须达到Sa2.5级，粗糙度Ra 3～6微米，否则涂层附着力免谈。我们吃过亏：有一批轴承座，抛丸后放置超过4小时才浸涂，结果盐雾直接腰斩。原因？返锈的微观锈点肉眼看不见，却成了腐蚀起点。所以后来我们定死规矩：抛丸后30分钟内必须进涂覆线。这细节，书里不会写，全是车间里盯出来的。

问：环保表面处理是不是一定比传统工艺贵很多？
答：看你怎么算。单件成本，锌铝涂层能比镀锌贵2～3倍，但如果你做的是售后市场替换件，质保十年，那涂层的全生命周期成本其实更低。另外，好多厂忽略了一个隐性成本：三废处理。电镀废水、钝化废渣的处理费，尤其含铬的，这几年涨得离谱。无铬涂层几乎没有重金属废水，涂液回收率95%以上，综合成本不一定高。前提是你得把产能拉起来，日产低于5吨的线，确实很吃力。

问：那我们小批量多品种的工厂，除了锌铝涂层还能选什么？
答：磷化+封闭在一些低要求的结构件上还能用，不过磷化也要无镍无亚硝酸盐。另外，阴极电泳（CED）在汽车底盘件上已经非常成熟，盐雾轻松过500小时，而且适合复杂形状。只是电泳后得烘干，能耗大些。最近还有种有机硅涂料，单组分自干，耐温到600℃，用在排气管支架上挺香——不过施工窗口窄，要恒温恒湿。总之没有万能解，得对着零件工况去选。

当特斯拉都在用微弧氧化

如果说锌铝涂层是防守——为了合规，那微弧氧化就是进攻，奔着轻量化去的。去年参观一家新能源电池托盘工厂，托盘底板是铸铝，表面一层灰绿色的膜，拇指甲都掐不出痕。问他们是什么处理，答：“微弧氧化，膜层硬度HV1200，击穿电压2000V。”我当场惊了。这货比硬质阳极氧化更狠，直接把铝合金变成了类陶瓷表面。难怪Model Y的副车架、电池包纵梁都开始用这工艺。当然，它的电解液是弱碱性的，不用强酸，相对环保。不过单件处理时间长，电极形状要求高，还没法像阳极氧化那样大规模染色——目前基本就灰、黑、军绿几种。 微弧氧化处理的新能源汽车电池托盘表面 微弧氧化之外，PVD（物理气相沉积）也在消费电子、卫浴五金上杀疯了。低温沉积，零排放，颜色还靓，尤其镀黑钛、玫瑰金。但膜层太薄，耐腐蚀依赖底层的镍封或电泳打底。我们试过在不锈钢表壳上直接PVD做黑色，盐雾8小时就起泡，被客户退了一整批。所以说，没有一种表面处理能包打天下，组合拳才是王道。

问：微弧氧化听起来很好，但零件边缘容易烧蚀怎么破？
答：这就是微弧氧化的软肋，尖端放电效应。解决办法几个：一是调整电源参数，采用脉冲而非直流，控制电流密度；二是用辅助阴极，把高电流密度的区域引走；三是设计倒角，避免锐边。我们在给一个医疗器械客户做镁合金壳体时，把锐边全部改成了R0.5以上，烧蚀问题基本解决了。另外，工装设计也关键，不能遮挡电场，又要保证零件不浮动。这些经验都是真金白银换来的。

聊到这儿，突然想起上周一个合作十年的老师傅退休，走的时候拍着我肩膀说：“我们当年学艺，镀锌镀铬镀镍就够吃一辈子，现在你们这辈，化学、电化学、等离子体啥都要懂，太难了。”我笑了笑，把手机里刚收到的超疏水涂层样品照片给他看——水珠滚上去，荷叶效应。表面处理这行，哪有什么终极方案，不过是一代代材料人，面对腐蚀、磨损、成本的永恒三角，不停去寻找更优解罢了。 现在的节奏更快了。三个月前还在试锌铝微涂层，这个月客户就发来图纸要求镁合金微弧氧化+导电氧化双层膜。你说我敢不看新技术？不敢。因为慢一步，订单就被别人抢了。这行当，永远在迭代，永远在折腾。而我竟然有点上瘾。
