陶瓷到底有多“硬核”？聊聊工业制造里那些反直觉的真相
上个月去一个精密制造展，看到一块比指甲盖还小的陶瓷片，标价两万多。我愣了一下。然后笑了。这东西，其实比黄金贵多了。但值不值？等下细说。
工业陶瓷微小精密零件
很多人对陶瓷的认知，还停留在碗碟和马桶。拜托，都2025年了。先进陶瓷早就杀进了半导体、航空航天、医疗植入这些最顶尖的领域。而且玩法完全不一样。传统陶瓷 vs 先进陶瓷：根本不是一回事
你家里那个泡茶的紫砂壶，跟飞机发动机里的陶瓷叶片，除了都叫“陶瓷”，基本没啥血缘关系。传统陶瓷用的是粘土、石英、长石，烧出来有玻璃相，脆是必然的。但先进陶瓷——也就是工业上说的精细陶瓷、技术陶瓷——用的是高纯度、人工合成的粉体，比如氧化铝、氧化锆、碳化硅、氮化硅。烧成温度动辄1600℃往上，晶相控制得死死的，几乎没气孔。结果就是：硬得变态，耐高温，抗腐蚀，而且还轻。
说个数据：氧化铝陶瓷的硬度仅次于金刚石，耐热轻松上千度。但你要是拿个瓷碗往地上摔……咱不抬杠啊。工业陶瓷的“脆”是可以通过增韧技术改善的，比如相变增韧氧化锆，那玩意儿用锤子砸都不一定碎——当然别真砸，贵。我曾经手滑摔过一个陶瓷柱塞，捡起来完好无损，心跳都漏了一拍。😅
碳化硅陶瓷半导体设备零件
再说氧化铝陶瓷，这货是电子领域的隐形冠军。LED基板、功率模块散热基板、微波介质基板……没了它，你那些5G基站、电动汽车充电桩都得歇菜。因为它绝缘、导热、热膨胀系数又跟芯片匹配，完美。现在主流的直接覆铜（DBC）工艺，就是把铜箔直接焊在氧化铝陶瓷上，那结合强度，剪都剪不开。但难点在于，陶瓷粉体的纯度、烧结的致密度，差一丁点，电性能就完蛋。我认识一个老工程师，调氧化铝配方调了二十年，每次都说“差不多”，结果做出来的基板热阻愣是比别人高10%。你说这玩意儿微妙不微妙？
至于陶瓷轴承，玩机械的兄弟应该熟。氮化硅陶瓷球，密度只有钢的40%，转起来离心力小，极限转速能把钢轴承甩几条街。而且无油自润滑，食品机械、半导体设备（怕油污染）里简直神器。但贵也是真贵，一颗精密级氮化硅球比同等大小的钢球贵几十倍。不过话说回来，一条产线要是因为轴承故障停机一天，损失比这大多了。这笔账，算得过来。
陶瓷3D打印：热是真热，坑也是真坑
这几年陶瓷增材制造火得一塌糊涂。光固化、粘接剂喷射、直接挤出……各种技术路线百花齐放。实验室里打出的陶瓷牙冠、骨支架、复杂结构件，看着科幻感十足。但一谈量产，大部分厂家就沉默了——烧结收缩简直玄学。打印出来的生坯看着挺精致，一进烧结炉，收缩率百分之十几到二十几，各向异性，翘曲、开裂防不胜防。要不是有个做牙科的朋友酒后倒苦水，我还真不知道他一年报废的牙冠够补两嘴牙。
不过医疗个性化植入物这块，3D打印确实香。骨缺损填充、人工关节，根据CT数据定制，传统成型根本做不出来。只是临床审批、成本控制……路还长。所以，别听那些卖设备的吹“颠覆传统”，目前来看，陶瓷3D打印更像是个高价值的补充，而不是替代。💡
问：工业陶瓷很脆，是不是一碰就碎？
答：那是老黄历了。先进陶瓷通过相变增韧、纤维增强、层状复合等方法，韧性已经大幅提高。比如氧化锆陶瓷的断裂韧性可以达到15 MPa·m1/2以上，比普通陶瓷高一个量级，甚至超过一些铸铁。当然，它毕竟是脆性材料，设计时得避免尖角、缺口，受力要均匀。用对地方，它比金属还抗造。
问：陶瓷3D打印现在能批量生产了吗？
答：难。说实话，目前光固化打印出来的生坯强度低，烧结收缩率难控，做点样品可以，真上产线还得老老实实干压、等静压。不过医疗植入和航空航天的小批量复杂件，3D打印已经商业化了，只是成本高、周期长。别指望它马上取代传统粉末冶金，各有各的生存空间。
见过太多厂家拿“纳米陶瓷”忽悠人。气就不打一处来。啥都没搞明白呢，先炒概念。真正的技术突破，都是死磕配方和烧结工艺，一点一点试出来的。比如要提高氧化铝陶瓷的韧性，可能需要引入少量第二相，但加多少、怎么分散、烧结温度曲线怎么调，都是know-how。我见过连颗粒级配都说不清的销售，张嘴就是“我们研发了纳米陶瓷涂层，性能提升十倍”——十有八九是糊弄鬼。🤬
工业陶瓷这个江湖，水挺深。但越是底层材料，越藏着改变制造业格局的力量。从航天耐热瓦到人工髋关节，从智能手机指纹识别片到核反应堆吸收棒，陶瓷正在悄然渗透到每一个高端制造缝隙里。你说，下一次材料革命，会不会从一堆不起眼的白色粉末开始？
工业陶瓷微小精密零件
很多人对陶瓷的认知，还停留在碗碟和马桶。拜托，都2025年了。先进陶瓷早就杀进了半导体、航空航天、医疗植入这些最顶尖的领域。而且玩法完全不一样。
传统陶瓷 vs 先进陶瓷：根本不是一回事
传统陶瓷 vs 先进陶瓷：根本不是一回事
你家里那个泡茶的紫砂壶，跟飞机发动机里的陶瓷叶片，除了都叫“陶瓷”，基本没啥血缘关系。传统陶瓷用的是粘土、石英、长石，烧出来有玻璃相，脆是必然的。但先进陶瓷——也就是工业上说的精细陶瓷、技术陶瓷——用的是高纯度、人工合成的粉体，比如氧化铝、氧化锆、碳化硅、氮化硅。烧成温度动辄1600℃往上，晶相控制得死死的，几乎没气孔。结果就是：硬得变态，耐高温，抗腐蚀，而且还轻。说个数据：氧化铝陶瓷的硬度仅次于金刚石，耐热轻松上千度。但你要是拿个瓷碗往地上摔……咱不抬杠啊。工业陶瓷的“脆”是可以通过增韧技术改善的，比如相变增韧氧化锆，那玩意儿用锤子砸都不一定碎——当然别真砸，贵。我曾经手滑摔过一个陶瓷柱塞，捡起来完好无损，心跳都漏了一拍。😅
工业陶瓷到底用在哪儿？每个场景都让人上头
你会想不到它藏得多深。碳化硅陶瓷，在半导体设备里是心肝宝贝。刻蚀机、沉积设备里的腔体、晶舟、吸盘，很多都是它做的。为啥？因为半导体工艺要用到等离子体，那东西腐蚀性极强，金属扛不住，只有陶瓷能硬刚。而且碳化硅导热又好，晶圆加热时温度均匀性贼关键。这两年国产替代喊得凶，但真正能把高纯碳化硅陶瓷件做到与京瓷、CoorsTek掰手腕的，国内一只手数得过来。不是没技术，是良率上不去，烧结变形、开裂，一炉废一半的事儿我见太多了。❗

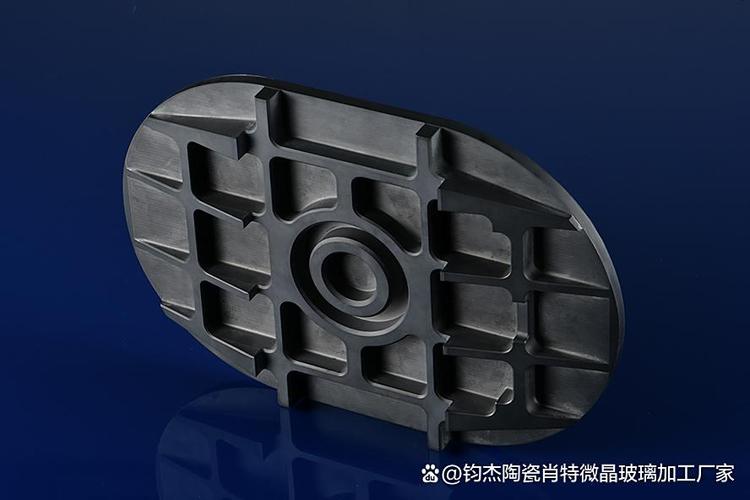

碳化硅陶瓷半导体设备零件
再说氧化铝陶瓷，这货是电子领域的隐形冠军。LED基板、功率模块散热基板、微波介质基板……没了它，你那些5G基站、电动汽车充电桩都得歇菜。因为它绝缘、导热、热膨胀系数又跟芯片匹配，完美。现在主流的直接覆铜（DBC）工艺，就是把铜箔直接焊在氧化铝陶瓷上，那结合强度，剪都剪不开。但难点在于，陶瓷粉体的纯度、烧结的致密度，差一丁点，电性能就完蛋。我认识一个老工程师，调氧化铝配方调了二十年，每次都说“差不多”，结果做出来的基板热阻愣是比别人高10%。你说这玩意儿微妙不微妙？
至于陶瓷轴承，玩机械的兄弟应该熟。氮化硅陶瓷球，密度只有钢的40%，转起来离心力小，极限转速能把钢轴承甩几条街。而且无油自润滑，食品机械、半导体设备（怕油污染）里简直神器。但贵也是真贵，一颗精密级氮化硅球比同等大小的钢球贵几十倍。不过话说回来，一条产线要是因为轴承故障停机一天，损失比这大多了。这笔账，算得过来。

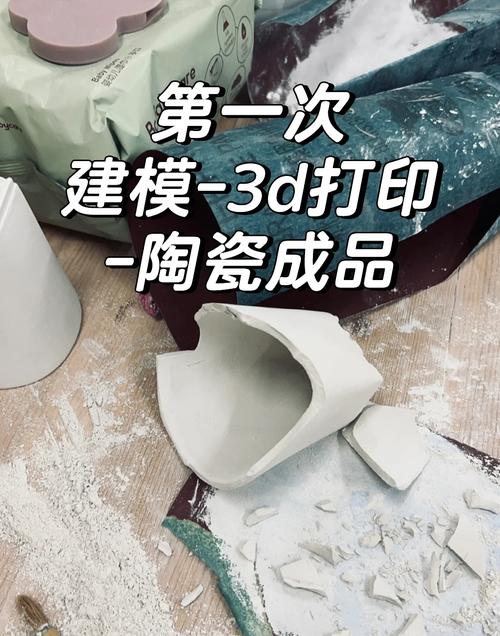

陶瓷3D打印：热是真热，坑也是真坑
陶瓷3D打印：热是真热，坑也是真坑
这几年陶瓷增材制造火得一塌糊涂。光固化、粘接剂喷射、直接挤出……各种技术路线百花齐放。实验室里打出的陶瓷牙冠、骨支架、复杂结构件，看着科幻感十足。但一谈量产，大部分厂家就沉默了——烧结收缩简直玄学。打印出来的生坯看着挺精致，一进烧结炉，收缩率百分之十几到二十几，各向异性，翘曲、开裂防不胜防。要不是有个做牙科的朋友酒后倒苦水，我还真不知道他一年报废的牙冠够补两嘴牙。不过医疗个性化植入物这块，3D打印确实香。骨缺损填充、人工关节，根据CT数据定制，传统成型根本做不出来。只是临床审批、成本控制……路还长。所以，别听那些卖设备的吹“颠覆传统”，目前来看，陶瓷3D打印更像是个高价值的补充，而不是替代。💡
问：工业陶瓷很脆，是不是一碰就碎？
答：那是老黄历了。先进陶瓷通过相变增韧、纤维增强、层状复合等方法，韧性已经大幅提高。比如氧化锆陶瓷的断裂韧性可以达到15 MPa·m1/2以上，比普通陶瓷高一个量级，甚至超过一些铸铁。当然，它毕竟是脆性材料，设计时得避免尖角、缺口，受力要均匀。用对地方，它比金属还抗造。
问：陶瓷3D打印现在能批量生产了吗？
答：难。说实话，目前光固化打印出来的生坯强度低，烧结收缩率难控，做点样品可以，真上产线还得老老实实干压、等静压。不过医疗植入和航空航天的小批量复杂件，3D打印已经商业化了，只是成本高、周期长。别指望它马上取代传统粉末冶金，各有各的生存空间。
见过太多厂家拿“纳米陶瓷”忽悠人。气就不打一处来。啥都没搞明白呢，先炒概念。真正的技术突破，都是死磕配方和烧结工艺，一点一点试出来的。比如要提高氧化铝陶瓷的韧性，可能需要引入少量第二相，但加多少、怎么分散、烧结温度曲线怎么调，都是know-how。我见过连颗粒级配都说不清的销售，张嘴就是“我们研发了纳米陶瓷涂层，性能提升十倍”——十有八九是糊弄鬼。🤬
工业陶瓷这个江湖，水挺深。但越是底层材料，越藏着改变制造业格局的力量。从航天耐热瓦到人工髋关节，从智能手机指纹识别片到核反应堆吸收棒，陶瓷正在悄然渗透到每一个高端制造缝隙里。你说，下一次材料革命，会不会从一堆不起眼的白色粉末开始？
