上周去东莞一家模具厂，老板老陈指着角落里一台落了灰的金属打印机说：“当初花了三百万，现在主要给客户打样装门面。” 说完猛抽了一口烟。我心里咯噔一下——这场景，这几年跑工厂见得太多了。3D打印，或者说增材制造，在展会上锣鼓喧天，进了车间却常常吃灰。问题出在哪？真的是技术不成熟吗？

账本上的窟窿与惊喜：省钱还是烧钱？

行业内总有人吹“综合成本降低50%”，说实话，这话得看怎么算。单算材料，一公斤进口不锈钢粉末动不动上千块，国产的也要四五百，而传统模具钢才几十块钱一公斤。材料成本差了十倍！ 但如果你把加工中心的小时费率、铜公损耗、电极设计、人工抛光的时间全算进去？诶，情况就微妙了。

金属3D打印模具随形冷却流道剖面图

我帮老陈算过一笔账：他们有一套汽车灯罩模具，传统做法是钻深孔加水井，结果冷却不均，成型周期42秒，产品变形率8%。后来换成3D打印的随形冷却镶件——就是那种弯弯绕绕、完全贴合型腔表面的水路——周期缩到28秒，变形率降到1.5%。一台机器一个月多出2000模次，这省下的注塑机台班费，三个月就回本了打印成本。 但前提是，单子得够大，设计人员得懂怎么画随形水路。老陈苦笑：“我这儿的设计师连拓扑优化软件都没用过，打印出来的东西，轻是轻了，一模就裂，还不如传统加工实诚。”

设计的枷锁：减材思维惯性太可怕了

这行有个怪圈：花几百万买了设备，却还在用传统设计图纸直接打印。打印出来的件，无非是把切削的换成堆积的，重量没减、性能没变、成本翻倍。然后抱怨“3D打印没用”。❗ 说实话，每次听到这种抱怨，我都在心里翻白眼——你连DfAM（面向增材制造的设计）都没听过，凭什么指望这技术点石成金？

真正的魔力在于整合：把五个零件拼成一个打印，取消螺栓连接；内部做出点阵结构，刚度不变重量砍半；流道不再是直的，而是像血管一样根据仿真结果去绕。德国一家注塑机厂商，把液压阀块内部管道优化成弧形，压降降低了70%，整个液压站体积小了三分之一。 这种颠覆，不是靠“打印更快”能实现的，得从设计源头挖。可惜国内大量中小企业连3D数据都残缺不全，更别说做生成式设计了。

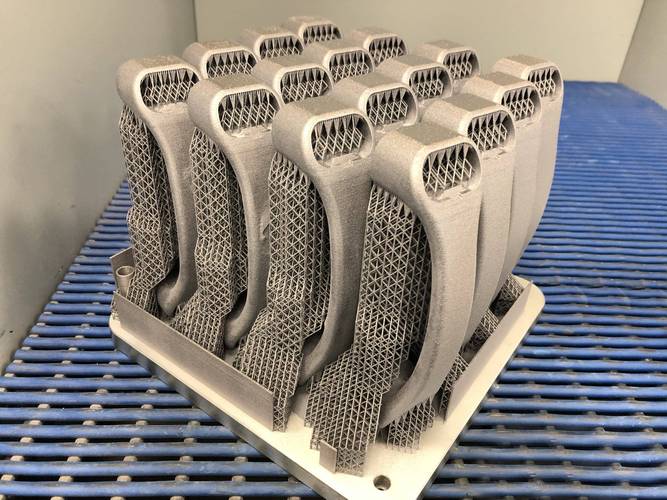

工业级SLM设备正在打印金属零件内部复杂点阵结构

问：设计师想做随形流道，但担心打印件内部粗糙度太大，流体阻力反而增加，怎么办？
答：这确实是常见痛点。SLM打印的流道内壁粗糙度Ra通常12-20μm，比钻削的差。但有两个思路：一是设计时稍加大流道直径补偿，二是打印后做磨粒流抛光或化学抛光，Ra能降到3μm以下。如果流体介质干净，轻微粗糙度甚至能增强湍流换热，反而有利冷却。关键看仿真验证。

质量那张破网：谁在裸泳？

去年我经手一个项目，用同一批参数打印了30个铝合金支架，去测拉伸强度——结果离散度大到吓人，最好的380MPa，最差的只有290MPa。这就是3D打印的阿克琉斯之踵：过程稳定性太差。 激光功率波动、粉末铺层不均、保护气纯度变化……任何细微扰动都会埋下气孔、未熔合，成了零件里的“定时炸弹”。所以现在敢把打印件用在航空承力件的，凤毛麟角。✈️

认证体系更是乱成一锅粥。欧洲有EOS、SLM Solutions各自为战，国内铂力特、华曙高科也推自己的标准，但没有一个公认的、像压力容器那样的无损检测验收准则。我见过一个可笑的事：两家供应商打同一种材料，用各自的工艺参数，客户验收时竟不知道该用谁家的标准。最后只能“每批次切样做破坏测试”——成本直接炸了。

问：那我们怎么在采购时界定质量？有实用的土办法吗？
答：土办法有，但不推荐全依赖。可以要求供应商随炉打印三个小试棒（附在零件旁），出货时提供试棒的拉伸数据和密度测试报告（阿基米德法）。关键零件加做CT扫描，一个件几千块，但能看内部缺陷。另外，一定让供应商写出工艺参数锁定文件，包括激光路径、支撑策略，一旦定型不可随意更改。 这个比看体系认证更管用。

用人话聊聊未来：不用太悲观

我并非唱衰3D打印。相反，我认为它正处在“绝望之谷”的底部，熬过去就是生产力的释放。🔧 现在一些老炮儿车间其实走出了自己的路：比如把3D打印只用在随形冷却、异形流道这种传统工艺做不了的核心部件上，剩下的常规部分照样机加工。混合制造，听起来不性感，但利润最好看。

还有粉末材料的国产化，这两年进步飞快。以前不锈钢粉末全靠进口，贵得离谱；现在宁波、南通那边的小厂，粉末球形度、氧含量控制得相当不错，成本降了四成。不过话说回来，有些特殊粉末，像用于模具的MS1马氏体时效钢，还是得捏着鼻子买贵的。

最后吐个槽：别再拿“打印房子”“打印肉”那种哗众取宠的新闻来代表行业了。真正的工业3D打印，安静、枯燥、充满反复的工艺调试和失败。它不是什么万能神器，只是一把需要重新学习如何挥舞的刀。老陈那台机器后来没闲着——他招了一个懂参数调试的小伙子，专接模具钢厂不愿做的小批量异形件，反而成了独特卖点。❗ 这，大概是3D打印最朴素的生存法则。
