这事儿，其实挺“古老”的

逆向工程不是什么新鲜概念。早几十年，工程师们就拿着卡尺、拓印纸，对着进口零件一点一点量尺寸，画草图。那时候，真的就是“逆向”——从实物倒推图纸。我入行那会儿，师傅扔给我一个报废的凸轮轴，说：“给你三天，把它的曲线给我描出来。” 我拿着百分表，一个点一个点地踩，踩了上千个点，最后描出的曲线还是抖得厉害。现在想起来，那种手工测绘，精度全靠手稳、心细，还有运气。

但时代变了。现在你走进一家稍微像样点的制造厂，逆向工程已经跟数字化、3D扫描牢牢绑在一起。白光扫描、激光三角、CT断层……这些东西让“复制”一个复杂曲面变得跟拍照差不多快。不过，快归快，坑也不少。很多人以为逆向就是扫描、建模、打印一套流程走下来，其实——完全不是那么回事。

工程师使用手持式3D扫描仪扫描汽车引擎盖模具

扫描只是第一步，难的在后面

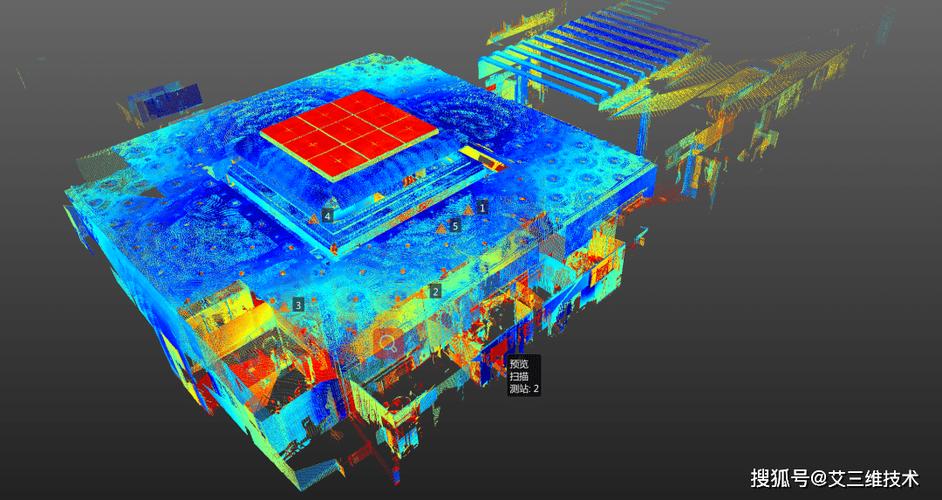

我见过不少公司，花大价钱买了顶级扫描仪，扫出来的点云数据好看得不得了，但一进CAD软件就傻眼了。为什么？因为扫描得到的是离散的点，密密麻麻，几千万个。你要把它变成光顺的曲面模型，中间隔着一个叫做“曲面重构”的鸿沟。这个过程，软件再智能也只能帮一半忙。比如一个叶轮，叶片扭曲得厉害，扫描数据里有些死角就是扫不到，软件自动拟合出来的面经常扭曲得离谱。这时候就得人肉上阵，手动划分区域、调整控制点，一点一点把面“捏”顺。说实话，这活儿真不是人干的，太考验耐心。但一旦做出来，那种严丝合缝的贴合感，又让人特有成就感。

还有一类需求很常见：老设备没图纸了，零件坏了得自己做。去年我们帮一个注塑厂复制一个上世纪90年代的日本模具镶件，原件已经磨损了，扫描出来的数据其实是“磨损后的形状”。那怎么办？只能基于磨损趋势做补偿，再结合功能要求一点点修回来。这时候，逆向工程已经不是简单的复制，而是带有修复和优化的再设计。

问：是不是什么都能扫描出来？光滑的黑色零件是不是很难扫？

答：还真是。高反光、透明、深色表面，是光学扫描的死穴。没处理的话，激光打上去要么被吸收，要么反射乱跑，点云根本噪得一塌糊涂。对付这种情况，喷显像剂是最常见的土办法，喷一层薄薄的白粉，扫描完再擦掉。不过现在有些高端扫描仪可以不用喷粉，通过调整曝光和算法能搞定大部分深色表面，但纯黑镜面还是不灵。所以别听销售吹得天花乱坠，拿样品去现场测才是真道理。

逆向工程软件中涡轮叶片点云数据与曲面重建

别把逆向当盗版，它更是创新催化剂

别把逆向当盗版，它更是创新催化剂

一说到逆向工程，有些人就撇嘴：不就是抄袭嘛。这话我不爱听。的确有人拿去抄别人产品，但更多时候，逆向是不得已而为之。很多时候，原始设计文件丢了，供应商倒闭了，或者产品已经停产十几年，你上哪儿找图纸去？这时候逆向是唯一的续命方法。还有种情况是根据人体工学或气动性能需要，先手工做一个油泥模型，再通过扫描转到数字环境里去优化，这叫正向设计里的逆向手段。比如汽车车身设计，现在还流行在油泥模型上反复刮削、评审，最终定型的曲面得靠扫描才能精准地输入CAD。这不叫抄袭，叫传统手艺与数字化的衔接。

我还见过很有创意的用法：有个做医疗矫正器械的公司，先用三维扫描把病人畸形的脚部数据采进来，然后在软件里设计一人一版的矫形鞋垫，最后3D打印出来。整个过程，逆向工程成了个性化定制的核心技术链条。

问：逆向和3D打印是不是完美搭档？是不是扫出来马上就能打印？

答：想得美。虽然有“扫描-打印”的直通流程，但前提是你对精度没要求。如果只是做个摆件或者外观验证，扫完点云，封装成STL，切片打印，一气呵成。但工业零件，你这头扫描精度0.02mm，那头打印出来误差可能0.2mm，再加上扫描盲区没补全、支撑没加好，打出来的东西根本装不进去。所以，正经的工业逆向，中间一定要经过CAD重构这一步，把模型修得干干净净、面面光顺，该加拔模斜度加斜度，该留加工余量留余量。3D打印只是最后一环，前面还有无数坑要填。

几个你必须知道的技术趋势

几个你必须知道的技术趋势

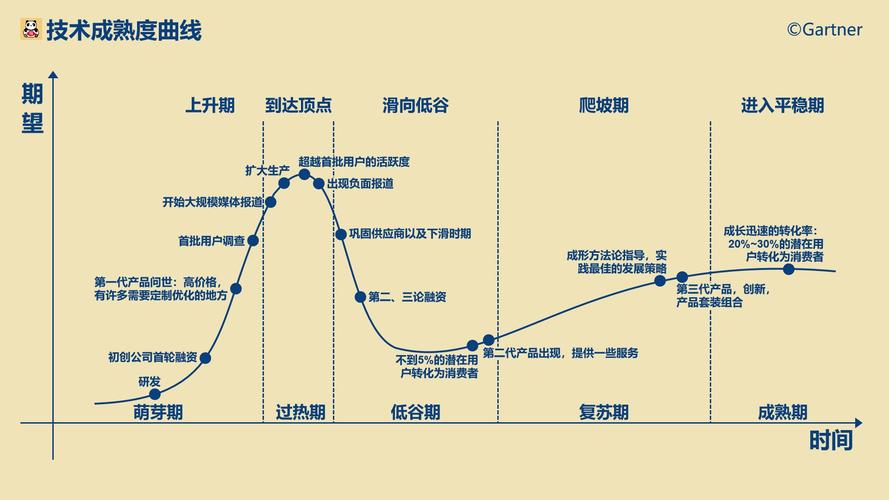

这两年，逆向工程这个圈子挺活跃的，几个方向值得关注：

• 蓝光扫描普及化：以前蓝光扫描仪动辄上百万，现在国产设备已经杀到二三十万区间，精度还不差。一些中小模具厂也开始自己搞逆向，不用求人了。

• 自动化检测集成：逆向不光用来做设计，还大量用于质量检测。把加工出来的零件扫一下，跟原始CAD模型对比，生成偏差色谱图，哪儿肉多哪儿肉少一目了然。现在这条线跟机械臂、传送带整合，在线全检成了标配。

• AI辅助逆向：这是新热点。传统上，从点云到特征识别（比如找出平面、圆柱、螺纹孔）很费时，现在有些软件开始用深度学习来识别几何特征，自动对齐、自动提取尺寸，效率提升惊人。不过，对于特别复杂的自由曲面，AI还是有点智障，需要人扶着走。

• CT逆向：对于内部结构复杂的零件，比如发动机缸体、液压阀块，光学扫描无能为力，就得用工业CT把内部也扫出来。代价就是贵，一台CT设备几百万，扫描一个零件可能就得上千块，而且数据处理量巨大。但有些内流道你除了CT没法搞，这个硬成本绕不过去。

干了这么多年逆向，最深的感触是：工具越来越好，但脑子不能丢。很多年轻工程师过度依赖自动化软件，点云往里面一丢，自动生成曲面，看着挺像那么回事，其实误差分布一塌糊涂。关键处还是得靠人来判断：这个特征是不是该独立画出来？这根曲线是不是应该重新放样？这些经验，是无数次返工和报废零件喂出来的。所以，逆向工程的真正门槛不是设备，而是懂工艺、懂功能、懂设计意图的那个“逆向思维”。

问：想入门逆向工程，需要学哪些软件？从哪里下手？

答：软件三件套一般逃不掉：点云处理用Geomagic Wrap或Design X，CAD重建用SolidWorks或CATIA（看行业），检测对比用Geomagic Control X或PolyWorks。但别一上来就啃软件手册，建议先找个简单零件，比如一个塑料壳体，去打印店花几十块钱扫描一下，然后把整个流程跑一遍：点云去噪、对齐、封装、提取特征、曲面重构、实体化、出工程图。踩一遍坑，比看一百个教程有用。还有，多往车间跑跑，知道加工限制、装配公差，建出来的模才不是花架子。

好了，先聊这么多。逆向这个坑，进来容易，爬出去难，但一旦精通了，你会发现工业里的很多“不可能”都变成了“可能”。
