上周，车间里又断了一根键。

就那种常见的平键，45钢，按理不该断的。可偏偏断了。拆下来一看，键槽变形，键身剪切面跟狗啃的似的——得，又得重新配键，轴也得修。说实话，这种事儿干机械的谁没遇到过？键连接，看起来简单，不就是个铁块塞进去传递扭矩嘛，但里面的讲究深了去了。设计手册上就那么几种，可实际用起来，毛病一堆。

有时候我在想，咱们是不是太依赖老一套了？平键、半圆键、楔键……用了上百年，当然成熟，但现代的工况越来越苛刻，高速、重载、精密，还抱着老方案不放，迟早出问题。

今天不打算写什么系统教材，就聊聊我这十几年碰到的键连接的那些坑，以及一些可能让你意外的现代方案。想到哪儿说到哪儿。

键连接的常见坑：滚键与剪切失效

先说个最头疼的——“滚键”。不是打滚，是键在键槽里发生微动磨损，逐渐松动，最后冲击疲劳断裂。这玩意儿隐蔽性极强。一开始只是轴和轮毂之间有微小相对位移，你根本看不出来。等听到异响，键已经快不行了。

为什么会滚键？很多时候是配合选错了。设计人员一看扭矩不大，随手选个普通平键，间隙配合，甚至过渡配合都懒得给。结果交变载荷下，键侧反复撞击，键槽被啃大，间隙越来越大……恶性循环。💡 我的经验：但凡有振动或正反转的地方，键配合至少选过渡配合N9/h9，甚至过盈。别省那点加工费，返修成本更高。

还有一种失效更直接——剪切失效。扭矩过大，键身直接被剪断。但这种往往好诊断，断面平直，一眼就看出来。问题是设计时扭矩算对了，为什么还断？多数是材料缺陷或应力集中。比如键槽根部没有圆角，直角直接过渡，应力集中系数能到3甚至更高。我见过一个案例，45钢调质轴，键槽根部r才0.2mm，结果疲劳源就在那里。🚫 教训：键槽根部圆角半径至少0.6mm以上，能大就大。

问：键连接为什么经常滚键？怎么从设计上根本避免？

答：滚键的核心就两点：配合太松和键的位置不合理。首先，严格按工况选配合——连续运转且有冲击时，键与毂槽推荐H7/p6过盈配合，甚至可以加两个钩头键但我不推荐，太难看。其次，尽量把键放在轴的顶端，别埋在中间；如果可能，用两个键相隔90°布置，能分散载荷，但记住：两个键的承载能力不是简单的1+1，设计规范里要打折，一般按1.5个键算。还有个狠招：改用花键。花键的定心精度高，受力均匀，滚键风险骤降。成本当然高一点，但省心。

现代键连接方案：从花键到无键连接

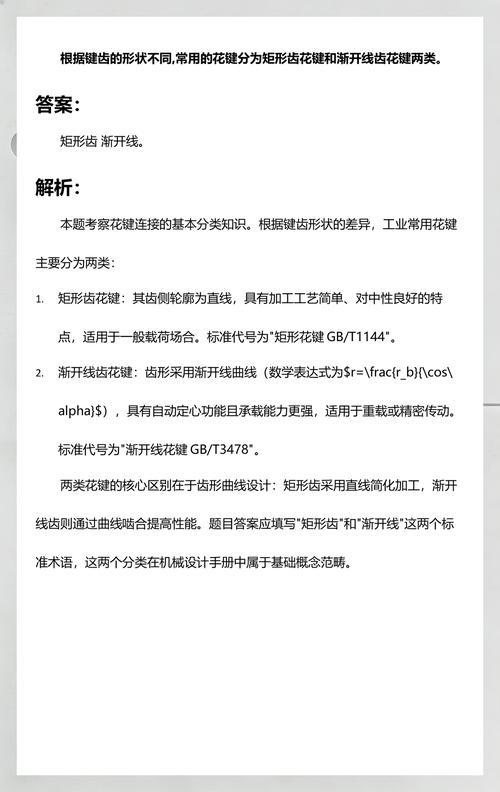

既然提到花键，就多扯几句。现在工业里，渐开线花键几乎一统天下了，矩形花键越来越少用。为啥？渐开线的自动定心好，加工也方便，滚齿机一把滚刀搞定，而且强度更高。尤其汽车变速箱，几乎全是渐开线花键。但问题来了：渐开线花键的周向侧隙怎么控制？这玩意儿直接影响换挡冲击和噪音。我经手过一批齿轮箱，一挡换二挡“咔”一声，最后查到是花键侧隙偏大，重载下齿侧先顶上，产生冲击。后来调整了变位系数，侧隙减到0.05mm以下，问题消失。所以别以为选了花键就万事大吉，侧隙参数要根据应用微调。

比花键更激进的，是无键连接。什么涨紧套、星形锁紧盘、液压胀套……这些玩意儿现在在机床主轴、风电增速箱里已经普及了。它们靠摩擦力传递扭矩，无间隙，定心精度极高，而且装拆方便。但就是贵，而且对轴和孔的加工要求变态。我设计过一台高速试验台，转速18000rpm，用平键怕动平衡没法做，直接用NERGROUP的涨紧套，效果很好，振动值低于0.5mm/s。但代价是轴和孔的圆柱度必须控制在0.003mm以内，加工厂一听差点不接单。😅

还有一种有意思的：切向键。重型机械里的老伙计了，轧机、矿山设备还在用。它的好处是能传递巨大扭矩，而且能双向承载。但安装太费劲，要配研，现场调整时间长。我就亲眼见过一个轧机主轴的切向键，装了两天，八个钳工轮番上。不过一旦装好，十年不用动。所以别轻易否定老技术。

键连接安装的工艺细节——别让装配毁了设计

再好的设计，装配一塌糊涂也是白搭。键连接安装，说几个要命点：

• 键必须沉入键槽：装配前，键侧面涂红丹粉，推入键槽试试接触面积，侧面接触不得低于70%。尤其是长键，两头翘起绝对不行。我见过用铜棒硬敲进去的，结果键槽口挤变形，后来拆都拆不下来。
• 过盈键的加热装配：如果键与毂槽过盈，轮毂要加热。别傻乎乎用气割枪烤，温度不均匀，局部相变。用感应加热器或油浴，温度控制在120-180℃。装好后自然冷却，严禁水淬。
• 防松措施：光靠过盈不够时，加螺纹孔拔键器是一方面，涂锁固胶是更普及的做法。乐泰648，耐温150℃，剪切强度25MPa，比普通键还能抗。但要注意，涂胶前表面必须清洁，有油等于白涂。

问：轴上多个键连接时如何保证对中精度？

答：这个问题问得好。多键布局，尤其是花键，对中精度取决于加工基准。最靠谱的是一次装夹加工：顶磨轴颈和键槽（花键）一起在数控磨床上完成，或者采用成型砂轮磨花键。如果必须分两道工序，那么轴两端中心孔的清洁度就至关重要，甚至需要研中心孔。我习惯在工艺卡上明确：中心孔圆度≤0.002mm，并做涂色检查。加工时用双顶尖定位，圆跳动能控制在0.01mm以内，满足绝大多数工况。

另外，装配前检查很关键。用对块规或专用测头测键槽对称度，公差带按7级精度走。发现超差？别凑合，要么选配，要么返修。凑合的下场就是振动、异响，最后断轴。

说到轴，我还想吐槽一下：现在很多年轻工程师，CAE玩得溜，但连键槽图都画不规范。深度标注不控制公差，长度方向不给位置度，车间师傅只能骂娘。设计图不是示意图，每个尺寸都得有依据。❗ 强烈建议重温GB/T 1095和1096，里面键槽公差、倒角要求写得明明白白。别老百度，百度来的很多是错的。

结个语但不想太正式

键连接这事儿，说到底就是平衡：成本、空间、扭矩、精度。没有绝对的优劣，只有合不合适。但无论如何，细节决定寿命。好了，今天就聊这么多，车间该换刀了——那台加工中心的键槽拉刀又得修磨了，看看这次能不能解决表面拉伤的问题。下次再聊点别的，比如过盈配合的冻装法？再见。
