开局先讲个丢人的事

刚入行那会儿，我跟着师傅接了一套拉伸模，产品简单——一个不锈钢小圆筒。心想这活儿能有多难？随手在仓库摸了块Cr12，车、铣、磨、淬火，一气呵成。试模那天，师傅叼着烟站旁边看，我刚把料推进去，“咔”一声脆响。凹模裂了。对，直接崩成三瓣，那声音脆得让人脸发烫。师傅没骂人，就甩了一句：“模具钢不是越硬越好，你小子书读傻了吧。” 这句话，我记了二十年。后来自己带徒弟，发现新人照样踩坑——仿佛一个轮回。所以今天不搞理论轰炸，就聊点车间里实实在在的教训。 模具钢开裂失效断裂截面

选钢不是背牌号，先看懂工况再下手

选钢不是背牌号，先看懂工况再下手 现在一搜“模具钢”，铺天盖地的牌号对照表。H13、SKD11、DC53、8407……看着都困。但牌号只是代号，背后的逻辑才是命门。 简单粗暴分三类： - 冷作模具钢：干冲裁、冷镦、冷挤的。要高硬度、高耐磨，比如Cr12MoV、SKD11。但注意——Cr12系碳化物偏析严重，大截面模具一崩一大块，我吃过亏。后来换DC53，韧性好了不少，但价格翻了不止一倍。 - 热作模具钢：压铸、热锻、热挤。要红硬性、抗热疲劳。H13是万金油，但国产小厂料杂质多，用着用着就龟裂。现在有些客户指定瑞典8407，结果交货期拖到崩溃。 - 塑料模具钢：相对温柔，但镜面抛光要求变态。用过718H、NAK80，被一个高光透明件折磨了半个月，最后发现是钢材里非金属夹杂物搞鬼。 说实话，选钢就三个问题：干什么活？要多久寿命？预算多少？别老盯着顶级材料看——你拿粉末高速钢ASP23去冲个普通垫圈，老板不骂你才怪。 💡 一个小建议：对磨损特别厉害的场合，可以试试硬质合金或钢结硬质合金，不过那玩意儿加工起来真要命，砂轮都啃不动。

热处理：玄学？还是科学？

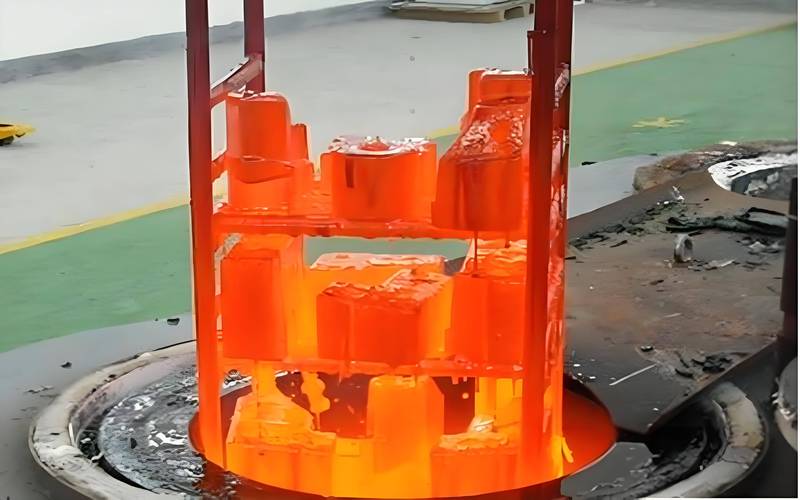

有一次，客户投诉模具寿命突然降一半。查了半天，化学成分没问题，金相组织也正常……最后逼急了，派人在热处理厂蹲了三天。结果发现——淬火加热温度高了15度，回火时间短了20分钟。就这点偏差，模具冲了不到两万件就开始掉肉。 热处理这环节，简直能把人逼疯。你图纸上写得明明白白：“真空淬火，三次高温回火”，人家为了省电费，回火两次就拉倒。交给你的时候硬度也在范围内，但使用起来就是不对劲。所以我现在都指定合作十几年的热处理厂，贵点认了，至少不出幺蛾子。 ❗ 特别注意：深冷处理不是玄学。对于高合金钢，-120℃以下处理能转变残余奥氏体，尺寸稳定性明显变好。我们测过数据，经过深冷的冲头寿命平均提升30%以上。但很多小厂根本没有深冷设备，拿干冰糊弄事——这种事我见得太多了。 模具钢真空热处理淬火炉

表面处理：涂层不是万能药

表面处理：涂层不是万能药 现在PVD涂层烂大街了，TiN、TiAlN、CrN……销售吹得天花乱坠：“硬度提高三倍！摩擦系数降一半！”是，数据没错，但前提是——基体承受得住才行。 举个惨痛例子：冲2mm厚不锈钢板，模具用了TiAlN涂层。前两万次丝滑顺畅，然后突然严重拉伤。拆开一看，涂层剥落了，露出的基体被硬生生磨出沟壑。道理很简单：基体硬度不够，涂层像鸡蛋壳，一压就碎。所以，不要指望涂层能救活一个选材失败的模具。

QA环节：你关心的，我经历过的

问：国产模具钢和进口的差距真有那么大吗？ 答：实话伤人。有些高端领域，差距确实明显。比如大型压铸模的H13，进口料等向性好，热处理变形小，寿命能达到国产普通料的1.5倍以上。但国产也有好东西，比如宝钢、抚顺特钢的一些牌号，控制好纯净度和热处理，性价比很高。关键看应用场景：做航天零件，别省那点钱；做普通民品，够用就行。 问：模具钢焊接修补靠谱吗？ 答：应急可以，长期不推荐。激光焊、氩弧焊我们都干过，焊前预热、焊后缓冷、去应力回火一个不能少。但焊补区硬度、组织与基体很难一致，容易出现裂纹源。我们之前有副大型覆盖件模具，焊了三次，每次用一周就裂，最后还是报废重做。所以啊，模具设计阶段就要考虑易损部位的镶块结构，方便更换，别等裂了再哭。

新东西：3D打印模具钢，是噱头还是未来？

前两年，一个做医疗器械的客户找上门，零件结构复杂得离谱，传统机加工根本没法做冷却水路。我们一拍大腿，试试增材制造吧。用了进口的模具钢粉末，类似马氏体时效钢，打印出来再热处理、精加工。结果模具寿命提升了将近两倍，因为随形水路把热量带走了，成型周期还缩短了。 不过，代价是真贵。粉末一公斤上千，打印设备更是个吞金兽。目前只适合高附加值、复杂冷却需求的模具。但趋势很明显——以后说不定小批量、快速换模的场景会大量采用。 💡 提醒：3D打印的模具钢疲劳性能和传统锻材还不一样，设计时不能直接套用老经验，得重新做仿真。

最后啰嗦几句

这行干久了，越来越觉得自己无知。每一次模具失效，都是一次重新认识材料的机会。有时候跟同行交流，大家感慨：现在年轻人不愿意学这又脏又累的活，可模具钢这玩意儿，真是需要时间泡出来的。 别迷信权威数据，多下车间，多摸报废件。你会发现，所有的理论，都得在油污和噪音里验一验真伪。 行了，就聊这么多。有机会再扯扯具体牌号的坑，估计又能写一万字。
