说实话，做了二十年工业设备维护，我最怕的不是机器趴窝，不是电气故障——是管道。管路那种沉默的、缓慢的衰变。你根本不知道，内壁腐蚀点什么时候会击穿那几毫米的钢铁，突然来一场泄漏。高压、高温、有毒介质，哪个都能要人命。没错。就是这么严重。 前阵子去一家化工厂，他们的碳钢管线外表看着还行，保温层一拆，锈渣哗啦啦掉。测厚仪一打，原本10mm的壁厚，局部只剩2.1mm。厂长脸色当场就白了。那根管子里跑的是98%浓硫酸——你说悬不悬？

腐蚀花样多，别只盯着均匀减薄

腐蚀花样多，别只盯着均匀减薄 很多人以为管道腐蚀就是整体变薄，慢慢耗到漏。大错特错。最要命的反而是局部腐蚀：点蚀、缝隙腐蚀、晶间腐蚀、应力腐蚀开裂——每个都是悄无声息的杀手。不锈钢就怕氯离子点蚀，316L的管子，在海水冷却系统里用上三年，表面看着光亮，一打压到处冒水珠，全是针孔大小的窟窿。而碳钢在潮湿H2S环境里的应力腐蚀开裂，裂纹像树根一样往金属内部扎，超声波都难探全。 选材再精，不懂介质特性也是白搭。 我见过一个项目，高温稀硫酸工况，设计院拍脑袋选了304不锈钢，结果用了八个月就穿孔。稀硫酸对304的腐蚀速率比碳钢还高，这事很多新人不知道。老法师的血泪教训啊。

涂层：不是刷层漆那么简单

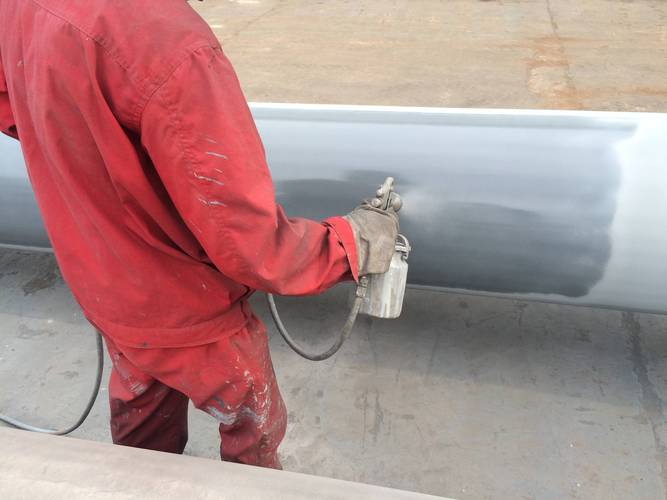

防腐涂层是管道的铠甲，但选型和施工的坑多得能写本书。环氧树脂、聚氨酯、玻璃鳞片胶泥……每种都有适用边界。拿环氧煤沥青来说，埋地管道以前用得多，现在逐渐被3PE（三层聚乙烯）取代。为什么？抗冲击和绝缘性差一截，碰到石头尖就磕破，阴极保护电流白白消耗。 管道内壁喷涂防腐涂层现场施工 问：化工厂里酸碱交替的管道，该选哪种涂层？ 答：这问题我被人问过不下五十次。如果温度低于80℃，酚醛环氧树脂涂料是个可靠选择，它的交联密度高，耐化学性优异。高于80℃就得考虑乙烯基酯玻璃鳞片了，但施工要求苛刻——表面处理必须Sa2.5级，湿度要低于85%，还得控制露点温度。我见过太多失败案例，涂层脱落就是因为喷砂除锈不到位，或者旧涂层没拉毛直接覆涂。别省那点工期，真的不值得。 施工里还有个常见毛病：焊道处理。管子焊完，焊渣、飞溅不清干净，涂层在这地方最容易先起泡、剥离。很多业主不懂，以为有阴极保护就不怕，结果电屏蔽导致保护电流进不去，焊道反而成了腐蚀起点。记住——涂层是第一道防线，阴极保护只是补充。

智能监测：从摸着石头过河到数据说话

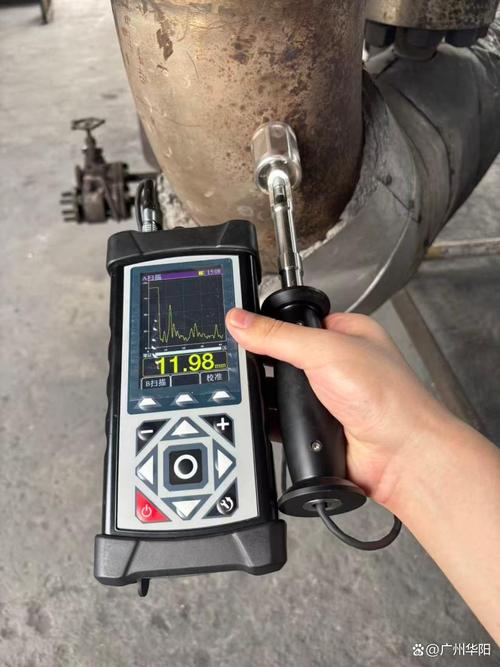

以前查管道剩余厚度全靠“听、摸、敲、测”，停产搭架子、拆保温、人工爬管廊，成本高还不准确。现在不一样了。固定式超声探头可以长期贴在弯头、三通这些高风险点，数据无线传回中控，壁厚趋势一目了然。我推荐电磁超声技术（EMAT），不用耦合剂，探头隔着漆面都能测，特别适合高温管线——耐到350℃的探头都有了，在线监测不再是个噱头。 电磁超声高温测厚探头管道监测 问：不停产检测管壁厚度，数据可信吗？超声波测厚我遇到过波动零点几毫米，搞得不敢决策。 答：波动确实存在，但分情况。便携式测厚仪受探头耦合、材质衰减影响大，必须多点多次取平均。永久安装的EMAT探头用了相控阵算法，精度能达到0.1mm，长期监测还能看趋势，比单点数据靠谱多了。我们给某海上平台油气管线装了这套系统，去年成功预警了一处冲刷腐蚀减薄，避免了破裂停机。关键是要选对探头类型、做好温度补偿标定，以及和工艺数据联动——比如流速突然增大，对应点的减薄加速，系统自动报警，这才算智能。 现在还有些公司玩大数据，把管线不同管段的流体参数、材质、涂层年龄、土壤电阻率全算进去，预测高风险点。听着玄乎，但确实在管道完整性管理里越来越重要了。毕竟，谁能拒绝一个告诉你“这根管估计还能撑18个月”的系统呢？

修补还是换管？经济账要算清楚

修补还是换管？经济账要算清楚 遇到局部严重减薄，是不是非得停输换管？看情况。复合材料补强这几年发展很快，碳纤维或玻璃纤维增强的环氧套筒，可以直接包裹在缺陷部位，恢复甚至超过原设计强度。石油石化行业标准SY/T 6836都有详细规范。我亲手操作过，一根DN200的中压蒸汽管，弯头背弧冲蚀出个拇指大的坑，用湿缠绕法补强，固化六个小时就恢复运行，省了至少三天停产。不过，这套技术对操作工手艺要求高，树脂配比、缠绕张力、固化温度不能含糊。有些维修队图快，没按规定逐层压实，结果用半年就鼓包了。 问：复合补强能代替换管吗？ 答：不能一概而论。它的设计寿命一般按20年计算，但实际应用要评估剩余壁厚、外部载荷、温度波动。对于大面积均匀减薄或已经开裂的管段，换管还是最保险的。它更适合局部缺陷、环焊缝裂纹、机械损伤修复。一定要请有资质的人员设计补强方案，别自己估摸着缠几层了事。 说到底，管道的安全是设计、材料、施工、运维合力的结果。新技术给了我们更多武器，但最关键的依然是人的意识——是不是真把藏在墙里、埋在地下的那些管子当回事。我见过太多场面：控制室装修得富丽堂皇，管沟里却是锈迹斑斑、连个体检口都没有。这不荒唐吗？一座工厂的心脏是反应器，但血管可是成百上千条管道啊。 下次大修，建议你带上手电，去管道走廊多转转。那些沉默的金属，会告诉你很多东西。
