去年跟一位做风电轴承的老板喝茶，他拍着桌子吐槽，砸了三千万进口最新的五轴磨床，尺寸精度完全达标，做出来的轴承寿命就是比进口货短三分之一，送检之后问题出在哪？热处理。

为什么热处理是高端轴承的核心门槛？

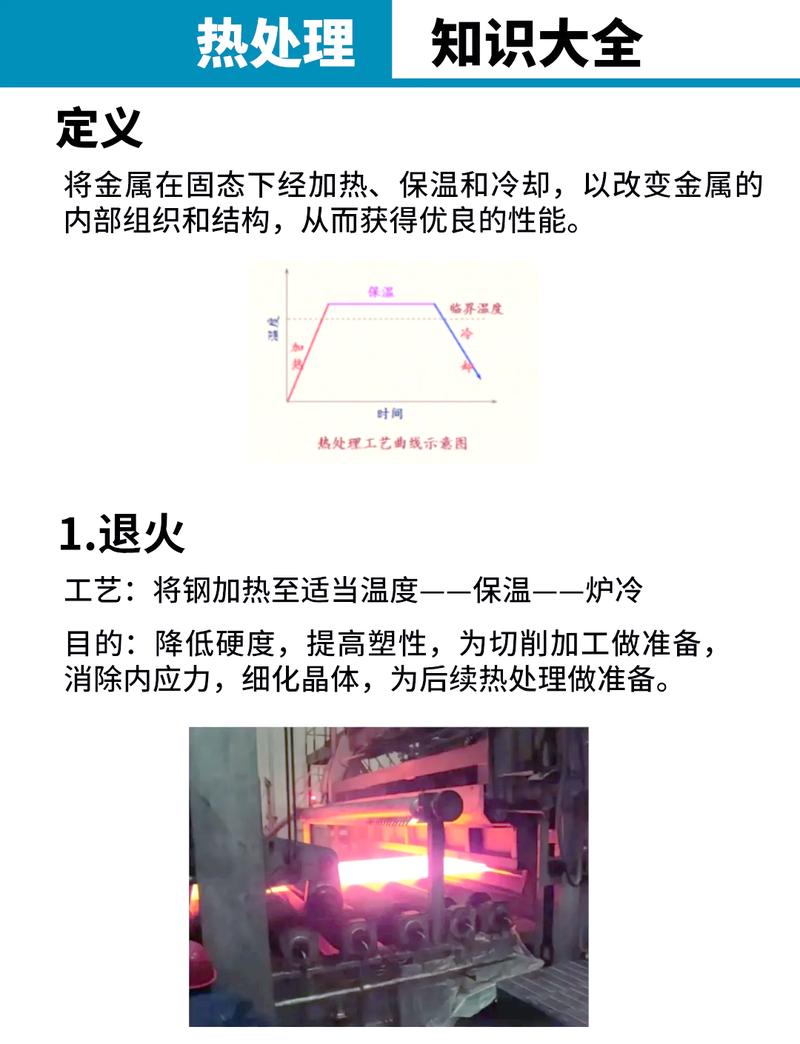

轴承看起来就是一圈淬火钢，没什么技术含量？不对，风电主轴轴承要扛住十几年十几G的交变载荷，还要在风沙、低温的环境下稳定运转，全靠表层几毫米的残余压应力和均匀的硬度分布。 风电主轴轴承热处理渗碳层显微组织图 很多国内厂商能炼出符合标准的轴承钢，能磨出微米级的精度，就是过不了热处理这关。要控制大型轴承套的渗碳层深度误差不超过0.1mm，淬火变形量控制在0.02mm以内，差一点点，寿命直接打对折。 问：不就是把钢烧红再冷却吗？怎么会难成这样？ 答：我早年下车间的时候也这么想，直到蹲了三天航空轴承的热处理车间才懂。现在高端零件用的可控气氛渗碳，要求实时控制炉内碳势精度到0.05%以内，整炉温差不能超过5℃，淬火油温波动必须控制在±1℃。一吨多重的轴承套，进炉后只要有一个面温度不均匀，渗碳层深差个0.2毫米，成品装上去转不了三年就会开裂。哪怕是不同批次的钢材，成分差万分之几的合金元素，热处理的保温时间、冷却速度都得重新调，没有十年八年的工艺积累，根本摸不准规律。

2024年国内热处理的产业新变化

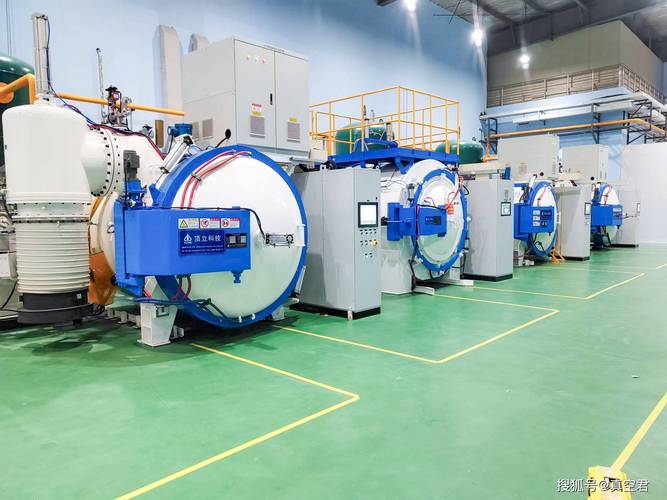

说实话，前十年高端热处理设备和工艺基本被海外厂商垄断，一台低压渗碳真空炉卖你近千万，还锁死工艺参数，不让你自己改，赚的就是信息差的钱。这两年不一样了，国产设备厂商已经突破了低压渗碳碳势控制的核心技术，不少民营热处理厂已经把国产设备用在了风电、航空零部件的批量生产上，性能接近进口，价格砍了一半还多。 国产大型真空热处理炉加工轴承套现场图 上个月去上海参加国际工业博览会，看到山东一家设备厂把大模型用在了热处理工艺预测上，以前开发一款新材质零件的热处理工艺，要反复做十几次试验，费料又费时间，现在输入钢材成分和性能要求，模型直接给出推荐参数，试验次数直接减了一半，成本降了快三分之一。还有不少厂开始把激光表面改性和传统热处理结合，给零件表层做残余应力调控，齿轮、轴承的寿命直接提升30%以上，已经批量用在新能源汽车减速器上了。 问：中小制造企业想升级热处理，投入会不会太高？ 答：完全看你做什么产品。如果是普通的汽车紧固件、五金零部件，国产成熟的网带炉生产线几十万就能拿下，比进口便宜三分之二，稳定性完全够用。要是做高端的风电、航天零部件，需要低压渗碳真空炉，进口要八九百万一台，国产现在四百万左右就能拿下，性能差不到5%，只要工艺调到位，完全能满足要求。不过话说回来，设备永远是其次，工艺积累才是核心。好多厂花大价钱买了顶好的设备，还是做不出合格产品，就是没攒出自己的工艺数据库，这块钱省不了，只能一步步试出来。

别把热处理当成无关紧要的后台工序

别把热处理当成无关紧要的后台工序 我接触制造业快二十年，见过太多玩家把钱全砸在机加工、装配这些看得见的工序上，车床磨床都是百万级的进口货，热处理车间又挤又旧，设备还是十几年前淘汰下来的。 真的挺可惜的。机加工尺寸差一点，你还能返工磨一下，热处理出了问题，整个零件直接报废，连回炉的机会都没有。现在高端制造拼到最后，拼的就是这些看不见的隐性工序。就说新能源汽车的减速器齿轮，转速比传统燃油车高了两倍多，对热处理变形的要求比十年前严了四倍，以前变形0.05mm就算合格，现在0.01mm都达不到要求，没有过硬的热处理，根本拿不到主机厂的入场券。 💡给各位做制造的老板提个醒：要是你打算往高端产品走，先把热处理的预算往上调一调，别省那点设备和研发的钱，前期省一点，后期亏的是大订单。 我那位做风电轴承的朋友，今年咬牙换了两台国产低压渗碳真空炉，花了大半年攒了上百组工艺数据，现在已经拿到了国内头部风电厂商的合格供应商资质，订单排到了明年下半年。你看，把这块隐形的功课做足，才是真正的护城河❗
