干了快二十年机械加工，见过太多死在成本上的小厂。 问题出在哪？大多不是订单不够，是看不见的地方亏大钱。 比如模具钢。 很多人提起它就觉得不就是一块做模具的钢？能差几个钱？ 算笔账你就懂了。一副汽车覆盖件模具，模具钢成本占比超过40%，选错一次，废模报废几十万，连带着交货逾期赔违约金，够你小厂喝一壶。

为什么九成加工厂都在模具钢上花了冤枉钱

核心问题就是迷信“越贵越好”。 做五百套塑料外壳的小单，上来就要用进口高速钢，价格是国产普通冷作模具钢的三倍，寿命呢？其实你只需要两千模寿命，进口料能用到五万模，剩下的寿命全浪费了，钱白花。 不同牌号工业模具钢出厂实物对比 问：我开小加工厂，接的单都是几百到上千件的小批量，选模具钢到底该卡什么标准？ 答：核心就看两个指标，第一是你要求的总脱模/冲压次数，第二是你加工的原料材质——打软塑料的和冲5mm厚冷轧钢板的，需求天差地别。几百件的小批量，只要不是加工硬材质，国产CR12MOV完全够用，比进口DC53便宜一半还多，寿命足够你走完整个订单，剩下的余料还能改做小模具，一点不浪费。

2024年模具钢的新变化：国产替代真的能用了吗

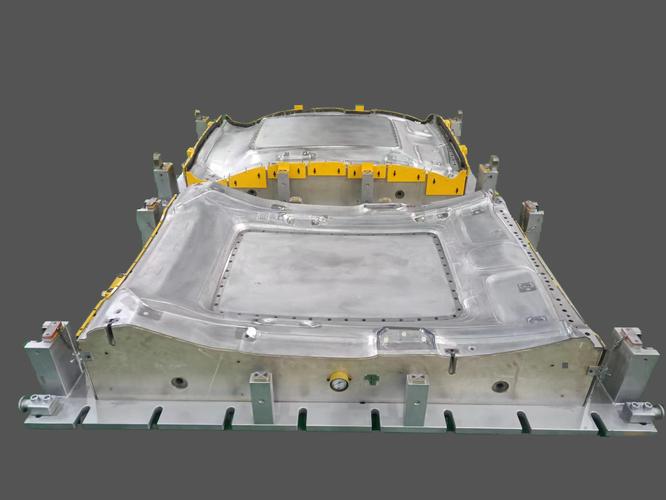

说实话，放在十年前，有人跟我说国产模具钢能比肩进口，我肯定摇头。 那时候小厂轧出来的料，杂质多，硬度不均，磨出来的模面抛不光，用几百次就崩口。但现在真不一样了。 国内头部钢厂做的预硬化模具钢，现在硬度公差能控制在±1HRC，这个精度原来只有进口料能做到。价格呢？同规格比进口便宜30%到40%。 上个月去佛山南海一个做汽车内饰模具的工厂调研，原来他们全用瑞典进口料，现在七成订单都换了宝钢的预硬料，抛光出来的纹理精度完全符合主机厂要求，模具寿命反而比原来进口水货高了快10%——你猜怎么着？原来他们之前拿的进口料，是国内改轧的假货。 国产预硬模具钢制作的汽车内饰模具成品 问：国产模具钢容易开裂的老问题，现在解决了吗？ 答：那得看你在哪拿货。正经大厂出来的料，现在都是全程电渣重熔工艺，杂质纯度控制已经追平进口了，只要你别贪便宜买那种回收废料改轧的水货，开裂概率比歪渠道拿的进口货还低。真要怕，拿货的时候要一份材质检测报告，十几块钱做个光谱检测，什么都清楚了。

模具钢使用最容易踩的三个隐形坑

模具钢使用最容易踩的三个隐形坑 哪怕选对了牌号，踩了坑照样亏。我整理几个我见过最多的： 💡 不做应力释放就加工 很多小厂图快，拿了预硬料就直接上CNC切割开铣，殊不知切割后边缘会残留应力，做出来的模具用到一半就容易崩边，尤其是大尺寸模具，十副有三副出问题。花两天时间做个去应力回火，成本每公斤才加几块钱，寿命能提20%，太值。 ❗ 盲目追求超高硬度 不少人觉得模具钢硬度越高越耐用，这话半对。硬度越高耐磨性越好，但韧性会直线下降。你做冲厚钢板的冷冲模，硬度开到HRC62以上，冲个几百次直接裂给你看，找谁说理？正常冷冲模硬度控制在HRC52-58就够，根据冲压厚度调，硬度过高纯纯找死。 ✅ 只看牌号不看加工工艺 同样都是CR12MOV，真空淬火和盐浴淬火出来的寿命能差一倍。真空淬火出来的料，硬度均匀，表面没有脱碳，韧性好很多，就是贵一点，但算下来总寿命长，反而更划算。别只问牌号多少钱，不问你拿到的料是怎么做的热处理。 不过话说回来，我也不是说进口模具钢就完全没必要了。做高精密电子连接器的连续模，要上百万次连续冲压，现在国产顶级料还是比进口S136差个10%到15%的寿命，这种高要求的场景，该用进口还是得用。 核心就是分场景选料，别一根筋认死理，对吧？现在大环境不好，能省的钱都是利润，没必要为了用不上的寿命多花钱。 干加工这行，赚的就是抠细节抠出来的钱。模具钢这块抠对了，一年省几十万太正常。
