电镀为什么是高端制造躲不开的核心工艺?
很多人提起电镀,第一反应就是老旧的高污染行业,早就该被新技术淘汰了。
真不是。
我去年跟一群制造业朋友去苏南看一个新的电镀园区,整个园区统一做污水处理,所有生产线全封闭,进去参观连一点异味都没有,完全颠覆了我之前对电镀厂的印象。更意外的是,这个园区的订单排到了三个月后,一半都是新能源、航天领域的高端零件。
为什么高端精密零件绕不开电镀?
很多外行人对电镀的认知还停留在五金件镀铬做装饰,亮闪闪好看就行。实际上,现代工业里,电镀解决的都是核心需求。
铜导电好,但是放半年就氧化发黑,接触电阻直接翻十倍。镀一层1微米的金,就能放十年不氧化,性能稳得一批。
新能源汽车的800V高压连接器,对接触电阻的要求苛刻到变态,哪怕涨0.1mΩ都有可能引发过热风险。现在主流的方案就是内层镀铜,接触位置镀银,厚度控制在5-10微米,既省了银的成本,又能满足性能要求。

新能源汽车高压连接器电镀层截面金相图
问:现在PVD、冷喷涂这些新技术这么火,为什么不能代替电镀?
答:PVD的涂层纯度确实高,附着力也不错,但成本是电镀的3-5倍,而且只能镀厚度1微米以内的薄层,想要厚镀层根本做不到。更关键的是,带深孔、内齿、复杂内腔的零件,PVD是直线喷射,死角根本镀不到,电镀靠镀液浸润,只要零件能泡进去,每个角落都能覆盖到,这是工艺天生的优势,短时间内根本没得替代。
现在做电镀,最头疼的问题是什么?
说来说去,还是环保和成本的平衡。
说实话,十年前电镀行业确实乱,小作坊偷排重金属废水,搞得周边乌烟瘴气,这几年环保督查下来,珠三角、长三角关停了近六成不合规的小厂,留下的都是拿到合法资质、升级了环保设备的玩家。
但新问题又来了。以前最常用的六价铬镀铬,防锈好、成本低,但是六价铬是一类致癌物,现在出口欧美根本不让用,国内汽车行业也基本都禁了,全都要换成三价铬镀铬。但三价铬的覆盖能力、硬度都比六价铬差一点,想要达到同样的性能,得调药水、改工艺,很多中小厂摸不透,做出来的零件合格率上不去,成本就涨了。
还有贵金属电镀,比如镀金镀银,金价银价涨得凶,镀层厚一点成本就上去了,薄了又达不到性能要求,怎么把厚度公差控制在0.1微米以内,全看工厂的工艺功底。
💡 给采购提个醒:现在很多小厂接单的时候满口答应做环保电镀,转头还是用旧的六价铬工艺,出货的时候一定要提前要检测报告,出口产品一旦被查到,整批扣货不说,还要罚一大笔钱,得不偿失。

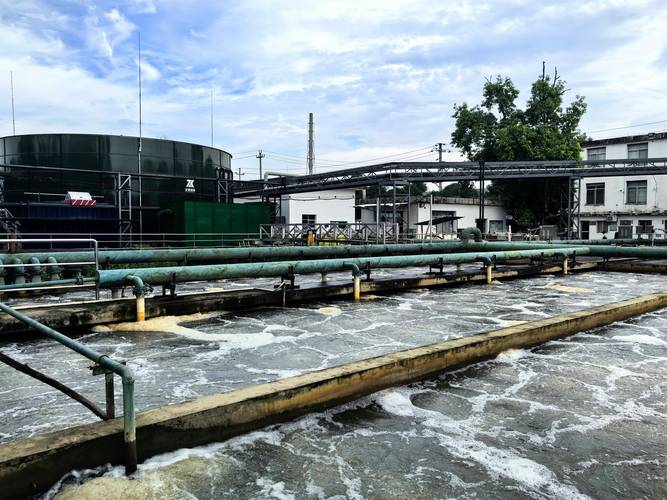

合规工业电镀园区集中污水处理场景图

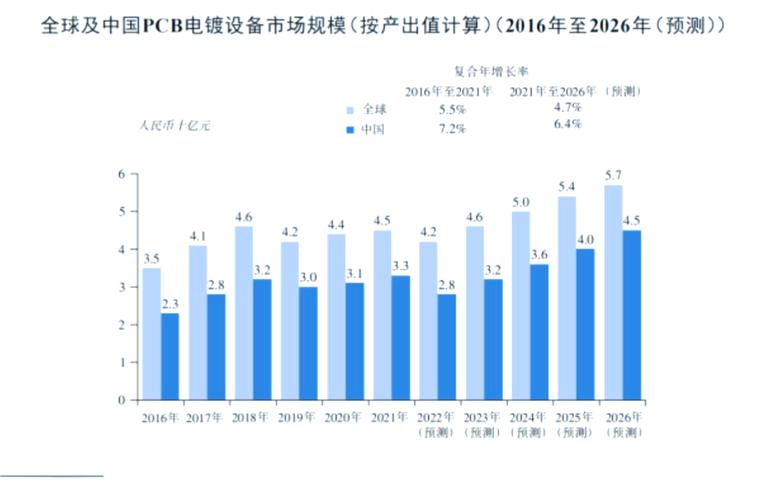

2024年电镀行业的新变化,你得跟上

2024年电镀行业的新变化,你得跟上
别觉得电镀是几百年的老工艺就没进步,这两年的变化真的超出很多人的想象。
第一个变化就是自动化+AI控槽,以前老师傅全靠经验,看药水颜色、凭通电时间估厚度,误差动不动就一两微米,现在不同了,在线X射线测厚仪实时测镀层厚度,AI算法自动调整电流密度、镀液温度,误差能控制在0.05微米以内,精度直接提了几十倍。
第二个变化就是废料回收技术成熟了,以前镀镍、镀铜的废液,都是加碱沉淀之后固废处理,不仅成本高,还浪费了金属资源,现在用膜分离+电解回收,能把99.5%的金属离子回收再利用,大一点的电镀厂,一年光回收金属就能省大几十万的原料成本,还减少了固废排放,一举两得。
问:我们厂是做小批量精密零件的,找外协电镀怎么避坑?
答:❗ 记住三点就够了。第一,先看资质,没有合法环评、排污许可的,报价再低也不能碰,哪天厂子被查封,你的零件都拿不出来,耽误交付全是你的责任。第二,一定要先打样做测试,别只看外观亮不亮,一定要做盐雾试验测防锈,测镀层厚度,很多小厂偷减厚度,外观看着没问题,用三个月就生锈,你装到成品上卖出去,售后赔的钱比加工费多十倍都不止。第三,别贪低价,现在环保成本、原料成本都摆在这,低于市场价太多的,肯定是在工艺上偷工减料,比如省掉前处理的除油活化步骤,或者镀层厚度不够,迟早出问题。对吧?
不过话说回来,哪怕工艺再升级,电镀这行,还是靠细节堆出来的。前处理除油干不干净,镀液的杂质含量控制得好不好,出槽之后的钝化处理到不到位,每一步差一点,最终的零件性能就是天差地别。
现在高端制造对精度、可靠性要求越来越高,电镀的地位反而越来越重要。芯片先进封装的凸点电镀,储能电池集流体的镀铜,航天连接器的镀金,全靠电镀撑着。
哪有什么淘汰的老工艺,只有跟不上要求的老玩家。
