干注塑这行，整整12年。见过太多活脱脱的例子。好好的一个新产品项目，就死在不起眼的注塑件上。小厂亏几十万，大厂丢订单，太可惜了。

为什么你的注塑件成本总比别人高15%

很多老板算注塑件成本，只会算原料钱+工时钱。把最占比的隐形成本全给漏了。 我上个月刚去宁波余姚的一家汽配厂做辅导，老板拉着我吐槽，说换了便宜的原料供应商，单件单价降了一毛二，结果当月亏了八万多。为啥？原料熔融指数不对，做出来的注塑件飞边多了三成，原来一个班只要一个修边工，现在要三个，还因为尺寸超差赔了主机厂三万块违约金。 汽车内饰注塑件不良报废堆料场 说出来你可能不信，就浇口那几毫米的差别，一件注塑件就能差出5克料，一年一百万件就是5吨料，合十几万真金白银就打了水漂！很多刚开注塑厂的老板，模具图都不看，就让加工店按经验做，浇口开得又大又粗，料费上去不说，后加工还要切浇口磨平，又多一道人工。 还有收缩率的坑，我见过最多的就是直接抄材料手册给的标准收缩率做模仁，做出来第一批货全废。注塑件的收缩率和你机台吨位、冷却水路、保压压力都有关系，哪有什么标准值？ 问：做注塑件调机的时候，怎么快速判断收缩率要不要改模？ 答：别上来就死磕调机，先试三模不同保压压力，把每一模的尺寸测出来画个简单的曲线图，如果保压升到100bar之后尺寸就不变化了，那肯定是模仁收缩率设计错了，直接改尺寸，别浪费料和时间，越调越乱。 说实话，注塑件降本真的不是砍原料单价那点事，把浇口、收缩率、报废率这三个点抠明白，成本自然就下去了。

最容易被忽略的注塑件隐形失效风险

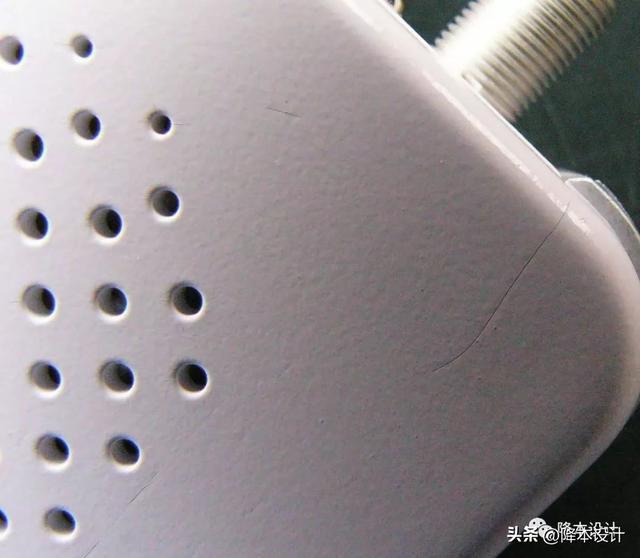

做注塑件最怕的不是做出来不合格，是出货了才出问题。客户端用了两三个月，好好的突然裂了，索赔不说，口碑全没了。 我去年接过一个单子，做充电桩外壳的，客户第一批一万件发出去，三个月回来三千件开裂，老板差点跳楼。最后拆开来测，全是内应力导致的开裂。 注塑件应力开裂电子外壳样品 现在很多厂为了赶交期，注塑件脱模出来直接包装出货，连最基本的退火都不做。尤其是PC、ABS这类厚壁注塑件，冷却的时候内外温度差大，内应力全锁在材料里，遇上换季温度变化，或者一点点外力，直接裂给你看。 还有嵌件注塑的坑，很多人把金属嵌件直接往模具里一塞就注胶，冷嵌件接触热熔料，结合位置直接产生高内应力，用不了半年就松脱开裂。 问：小批量生产注塑件，怎么低成本消除内应力？ 答：不用专门买大型退火炉，找个二手的恒温烘箱就行，把注塑件架空摆好，温度调到比材料热变形温度低10-15度，放两三个小时，慢慢自然冷却，成本一件增加不到一分钱，就能解决八成以上的自然开裂问题，血赚。 不过话说回来，真的别嫌麻烦，出货前抽几件做个热浴应力测试，泡在热玻璃水里几分钟，看有没有开裂，早发现早处理，总比客退了强。

2024年注塑件生产的新玩法，你跟上了吗？

2024年注塑件生产的新玩法，你跟上了吗？ 这两年行业变化真的快，原来靠经验吃饭的老法子，很多已经跟不上现在的要求了。 第一个就是缺陷检测，原来全靠检验员眼睛看，一小时检两百件，累得要死还漏检，现在国内很多厂都用上了AI在线视觉检测，做注塑件的时候直接在脱模工位拍图检测，不良品直接踢出去，一小时检两千件，漏检率不到万分之一，省了好几个检验员的人工。 第二个就是回收料改性注塑，现在海外订单都要碳足迹，国内大客户也要求碳中和，用30%改性回收料做出来的注塑件，性能和新料几乎没差，成本降10%不说，碳足迹还好看，接订单的时候直接比别人多一分竞争力。 还有随形冷却模具，原来做复杂结构的注塑件，冷却不均匀，容易缩水变形，现在用3D打印做随形水路，冷却时间能降三分之一，变形率直接降九成，效率和良率都上去了。 别觉得这些新技术都是大厂玩的，现在小厂也能玩得起，视觉检测几千块就能整套装起来，改性回收料供应商满大街都是，只要你愿意试，就能比同行多赚一块。 注塑件这行，门槛低，水却深。你多抠一个细节，就多赚一分钱。少踩一个坑，就是赚。真的。
