上个月跑长三角调研，在一家做新能源汽车零部件的工厂蹲了两天。老板拉着我站在生产线出口，拿起一块巴掌大的齿轮给我看。我掂了掂，比同规格锻造的轻了快三分之一。强度测试刚出来，比铸造的还高15%。这就是粉末冶金做的。以前我也只知道它做个锁芯、轴承套，这次真的刷新认知。

为什么新能源车企都在抢粉末冶金产能？

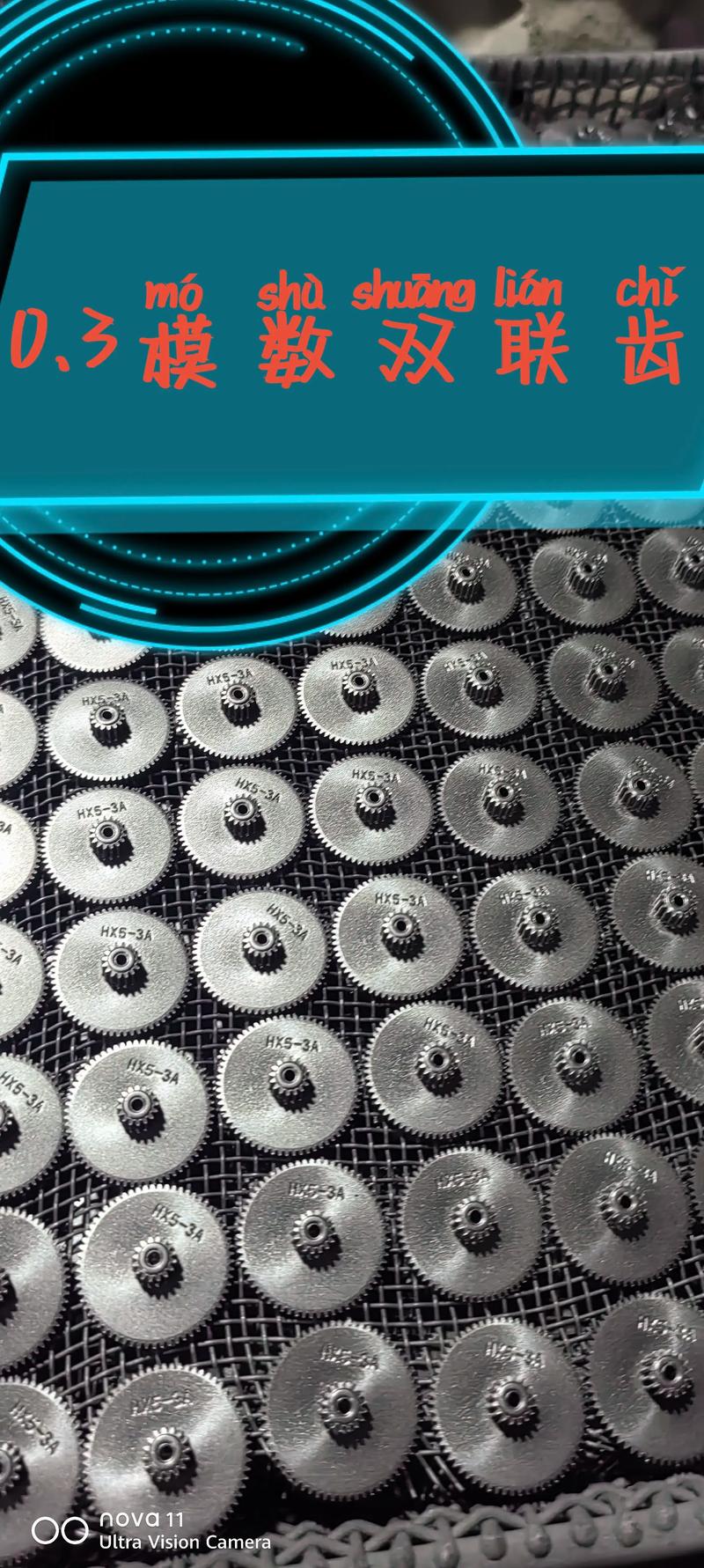

新能源汽车拼到现在，续航每提一个百分点，全产业链都要扒层皮。车身、底盘减重是刚需，哪里抠重量？传统工艺做复杂结构零件，材料利用率才50%不到，好多好金属全变成切屑扔了。成本降不下来，重量也降不下去。 粉末冶金不一样，它是把金属粉末直接压模成型再烧结，材料利用率能到95%以上，几乎没有浪费。一次成型，后续只需要少量精加工甚至不用，工时比机加工省一半还多。 新能源汽车变速箱粉末冶金齿轮成品 问：我之前听人说粉末冶金强度差，只能做非受力零件，真的吗？ 答：那是十年前的老观念了。早年国内粉末冶金工艺落后，粉末纯度不够，成型压力低，烧结致密度上不去，做出来的零件确实容易出问题。现在完全不一样了，现在高端的粉末冶金生产线，成型压力能到上千吨，烧结用的是真空气氛烧结，还有热等静压后续处理，零件致密度能做到99%以上，强度和锻造件几乎没差。现在国内头部新势力的四驱减速器，里面三个核心齿轮全用粉末冶金，一年装机几十万台，没听说出批量问题的。还有VVT可变气门系统的链轮，全世界九成以上都是粉末冶金做的，早就验证过了。 现在新能源的动力电池结构件，很多也开始用粉末冶金了，多孔的铁镍基粉末冶金，既能散热又能缓冲，比原来的冲压件适配性好太多。

改产粉末冶金，九成新手踩过这些坑

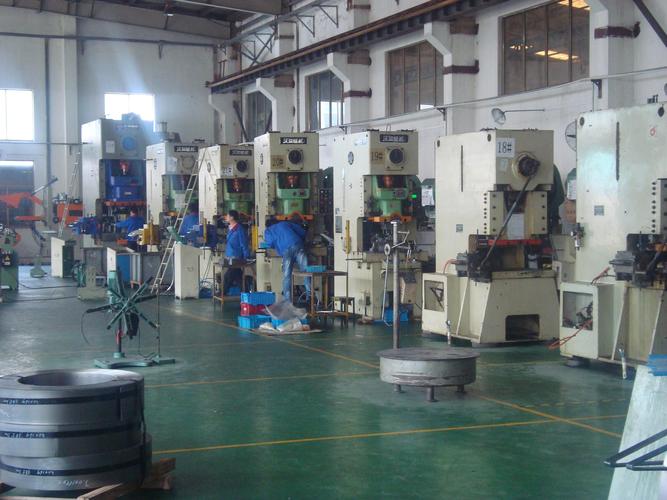

说实话，现在好多厂见粉末冶金利润高，上来就把原来锻造的零件直接改图开模，做出来不合格，转头骂粉末冶金不行。其实不是工艺不好，是你没摸透它的脾气。 ❗ 第一个坑：零件壁厚设计不合理。太薄，压制成型的时候粉末流动性差，密度不均，烧结一冷却就变形。太厚，热量烧不透，中心致密度上不去，强度肯定不合格。一般来说，常规铁基粉末冶金零件，壁厚尽量控制在2mm到10mm之间，超过10mm最好做中空或者分层结构，别做整块实心的。 💡 第二个坑：盲目要求过高公差。很多设计师改图的时候，直接把原来机加工的公差拿过来用，上来就要IT6级精度。粉末冶金一次成型就能做到IT7-IT8，满足绝大多数场景，要更高公差不是做不了，得后续磨或者铣，平白增加好大一笔成本，完全没必要。 问：粉末冶金有孔隙，容易生锈对吧？我做户外零部件能用吗？ 答：这个问题早就解决了。普通铁基粉末冶金确实因为有微小孔隙，比致密锻钢更容易吸潮生锈，但是对应方案一大堆。要求不高的，做封孔处理之后喷塑或者电泳，完全能挡住潮气。要求高的，直接用不锈钢粉末或者铜基粉末做原材料，本身就耐腐蚀。我去年见过一个做海底观测浮标的厂家，用316不锈钢粉末冶金做结构支架，在海里泡了三年，拿出来一点锈都没有，完全能用。 工厂粉末冶金全自动压床生产车间

2024年，粉末冶金的新方向已经出来了

2024年，粉末冶金的新方向已经出来了 现在很多人说金属3D打印是未来，其实金属3D打印本质就是粉末冶金的一个分支。现在传统粉末冶金也在玩出新花样，很多国内厂家已经开始做梯度功能零件了。同一个零件，表层用高碳耐磨粉末，芯部用低碳高韧性粉末，一次压制成型一次烧结，不用后续焊接拼接，界面结合力比焊接的强太多，做齿轮凸轮这类零件，寿命直接翻一倍。 还有动力电池的散热件，现在很多软包电池厂开始用多孔铜基粉末冶金做散热片，孔隙率可控，散热效率比传统铝挤板高两倍，重量还轻了20%，现在头部电池厂已经在批量装车了。 不过话说回来，现在国内粉末冶金行业还有个绕不开的问题。高端细粒径金属粉末，比如航空用的高温合金粉末、医用钛合金粉末，目前还是进口占比高，不过这两年株洲硬质合金、鞍钢这些国内企业已经追上来了，很多牌号已经实现批量替代，价格比进口便宜三分之一还多。 你别以为粉末冶金离你很远，你手里的手机振动马达的偏心块，智能手表的铰链，汽车的安全带锁扣，全都是粉末冶金做的。这个工艺默默渗透了我们生活几十年，现在赶上了新能源和轻量化的风口，终于要站到台前了。提前布局的厂子，现在订单都排到明年下半年了。
