昨天在化工厂看见一个挺让人心疼的场景。新刷的储罐，边缘已经开始起泡。找人一问，面漆用的国际大牌，底漆却选了个杂牌。你说怪不怪？问题还真就出在底漆上。 这事儿让我想聊一个话题：工业涂料选型，真不是看单价就行。尤其在重腐蚀环境里，选错一套体系，后面返工的成本能把省下的钱全倒贴回去。而且现在不少项目为了赶工期，连表面处理和养护时间都敢压缩，这更是雪上加霜。 咱不打算扯那些理论概念，就想结合现场经验，说说怎么不踩坑。权当是同行之间唠几句嗑。

一、先搞清楚“重腐蚀”是什么

一、先搞清楚“重腐蚀”是什么 别一上来就谈涂料，你得先看看你所在的环境到底有多“狠”。 ISO 12944标准把大气腐蚀环境分成了C1到CX几个等级。C4是工业区或沿海中度腐蚀，C5是高湿高盐的工业区，CX就是极端工况了。说实话，很多项目经理根本分不清C4和C5，结果就是涂层厚度和选材都缺斤短两。 再一个，还要考虑介质。是酸性气体？还是氯离子？还是溶剂飞溅？这些因素直接决定你要用环氧、聚氨酯还是乙烯基酯。比如化工厂常见的酸碱环境，环氧和乙烯基酯是首选，但如果是室外紫外线强的地方，聚氨酯面漆要更耐用。 记住一个原则：先定环境，再选涂料，顺序不能反。 💡 真实案例：某化工厂的钢结构，按C4设计，但附近有盐酸储罐泄漏，结果使用寿命缩短了将近一半。就是因为环境参数没摸透。 问：ISO 12944里C4和C5有什么区别？我们在选型时怎么快速判断？ 答：C4对应的是中度工业大气和中等盐度的沿海环境，比如一般的化工区。C5则分C5-I（工业高湿度、腐蚀性气氛）和C5-M（高盐度海洋环境）。快速判断就看两个指标：干湿交替频率和污染物浓度。如果你所在的区域有酸雾或盐雾，且部件经常处于潮湿状态，基本就要按C5来设计。

二、涂层体系不是“高价底漆+高价面漆”的简单组合

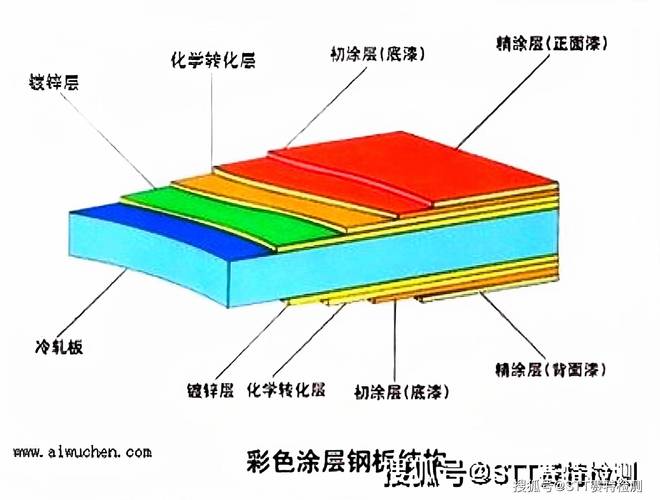

很多人有个误解，觉得底漆面漆都买贵的就不会错。实际上，涂层体系的每一层都有各自的职责。底漆要提供附着力，中间漆要增加屏蔽和厚度，面漆负责耐候和美观。瞎配的话，层间附着力出问题，几个月就剥落。 常见的重防腐配置是：环氧富锌底漆 + 环氧云铁中间漆 + 脂肪族聚氨酯面漆。富锌底漆牺牲阳极保护钢铁，锌粉含量要满足ISO 12944里对富锌底漆的要求，一般不低于80%。云铁中间漆像一层铠甲，增加整个体系的屏蔽效果。聚氨酯面漆抗紫外线和化学腐蚀，保光保色性也好。这套组合虽然“老套”，但确实经过了几十年的实战检验。 需要注意的是，不同品牌之间的兼容性，尤其是底漆和中间漆之间，最好做过配套试验。别听销售人员说“绝对没问题”，他拍胸脯的时候不一定靠谱。还有一种情况，就是有人为了省钱，把中间漆省了，直接底漆加面漆。短期看没问题，但用个一两年，涂层里的水分蒸发或渗透，面漆很容易起泡。所以该有的层，一层都不能少。 工业涂料重腐蚀环境涂层体系结构示意图

三、施工环节的坑，比涂料本身还多

三、施工环节的坑，比涂料本身还多 说实话，现场见过太多好涂料被糟蹋的案例了。 表面处理是第一道坎。环氧漆要求钢板至少达到Sa2.5级（近白级喷射处理），但很多现场直接磨光机打打就算完事。粗糙度不够，附着力全靠漆膜自己硬撑，结果就是涂层脱落。打磨也有讲究，粗糙度要控制在40-75微米之间，太细挂不住，太粗容易漏涂。 还有环境条件。湿度大于85%，或者底材温度低于露点3°C以下，坚决不能施工。但有些班组赶工期，根本不看天气。我刚入行那会儿也干过这事儿，被老师傅骂了一顿。 涂料本身的施工细节也讲究。双组分环氧涂料有适用期，混完后在几小时内要用完，超过时间就开始变稠，再强加稀释剂刷上去，性能一落千丈。还有熟化时间，有些涂料开桶搅拌均匀后要静置一点时间再施工。这些细节，工艺卡上写得清清楚楚，但执行的人往往懒得看。 再说一句，膜厚检测也别省。干膜厚度不够，再好的体系也白搭。用测厚仪在每10平方米上测几个点，取平均值，达不到设计值就再来一道。这活儿不复杂，但很关键。 一句话：三分涂料，七分施工，真不是瞎说。 问：环氧富锌底漆施工完之后，要隔多久才能复涂中间漆？时间长了怎么办？ 答：一般情况下，富锌底漆在23°C时复涂间隔大约为24小时到7天，具体看配套。如果超过了最大复涂间隔时间，底漆表面会因锌盐析出而影响层间附着力。这时候需要先用高压淡水清洗去除锌盐，再用扫砂或拉毛处理表面，才能再涂中间漆。切勿直接刷，不然后患无穷。

四、环保压力下，水性涂料和粉末涂料的真实地位

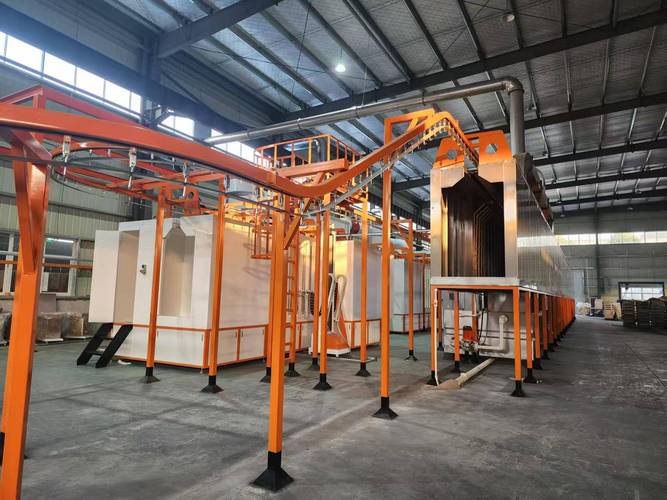

环保法规越来越严，VOCs排放限值把很多企业逼着换水性涂料。但说句掏心窝的话，水性涂料在重防腐领域，目前还不能完全替代溶剂型涂料。 水性环氧和水性聚氨酯虽然在研发上进步很快，但它们在低温高湿环境下的固化速率，以及涂层致密性上，还是有差距。尤其是一些复杂结构件的边角部位，水性涂料润湿性不好，容易产生干喷或缩孔。所以，如果是高标准防腐项目，还是得老老实实用溶剂型低VOC品种。 当然，现在也有一些新方向，比如高固含涂料、无溶剂涂料，VOCs含量降了很多，性能也接近传统溶剂型。另外，低表面处理涂料的应用也在扩大，能在手工打磨的表面上施工，对维修项目来说是个福音。这些新技术，咱们得持续关注，别抱着老黄历不放。 粉末涂料是个好东西，零VOC，涂层厚，机械性能好。但它需要在工厂里静电喷涂+高温烘烤，对于大型钢结构或现场维修，基本没法用。所以在车间里生产的小型构件，用粉末涂料是个不错的选择。 这些现状，说到底还是市场选择的结果。咱们在选型时，千万别被“绿色环保”四个字绑架，必须结合具体的施工条件和防腐年限来综合研判。 粉末涂料静电喷涂生产线现场作业图 行了，就说这么多。每个现场都不一样，你们自己琢磨吧。少踩坑，比什么都强。
