说真的，在机械行业混了十几年，我见过太多工艺被低估了。滚压，绝对算一个。明明一台普通液压机就能干出花来，偏偏很多公司把它当成可有可无的工序，气不气人？

前几天去一家汽车零部件厂，碰巧看到一根半轴在滚压机上慢慢转。老师傅说，这活儿以前用高频淬火，疲劳试验做八万次就报废，加了滚压后，直接翻到二十万次。我愣了半天，心想：就这么滚一圈，效果比换材料还猛？

滚压的原理，其实就一句“以刚治柔”

滚压的原理说复杂也复杂，说白了就是用比工件更硬的滚轮，压在金属表面，让表面层发生塑性变形。变形过程中，晶粒重新排列，表面凸起被压实，内部形成残余压应力——这玩意儿才是寿命翻倍的幕后黑手。

注意，滚压是“冷态整形”，不产生切屑。尺寸变化通常控制在0.005到0.01毫米内，所以很多精密件最后一道工序可以放心交给它。但前提是，你得把滚压力、进给量、滚压次数这三个参数吃透，否则就是用金钱换教训。

滚压加工表面强化原理示意图

问：滚压后零件尺寸会不会变大？
答：一般不会。表面材料被压实后，尺寸基本不变，但如果你压力过头，材料会向两边挤出，直径反而大一丝。所以粗车余量要留对，不然滚完就废了。

✅ 滚压的好处，别只盯着粗糙度

很多人第一反应是，滚压能让表面变光滑。当然，粗糙度从Ra1.6干到Ra0.2，确实好看。但真正值钱的，是表面层性能的全面提升。

• 疲劳强度：残余压应力能阻止裂纹扩展，疲劳寿命翻倍很常见。曲轴圆角滚压就是经典案例。
• 表面硬度：塑性变形引发加工硬化，硬度提升20%到50%，具体看材料和压力。
• 摩擦磨损：表面更致密，配合件摩擦系数降低，耐磨性明显提高。
• 尺寸稳定性：因为没切削，也不积热，热变形小。

我印象最深的是液压缸筒。以前用珩磨整内孔，粗糙度虽好但不稳定，遇到批量件就很头疼。后来改成滚压，效率提高一倍，粗糙度稳定在Ra0.2～0.4，而且表面还有一层强化层，耐压性能都好了。

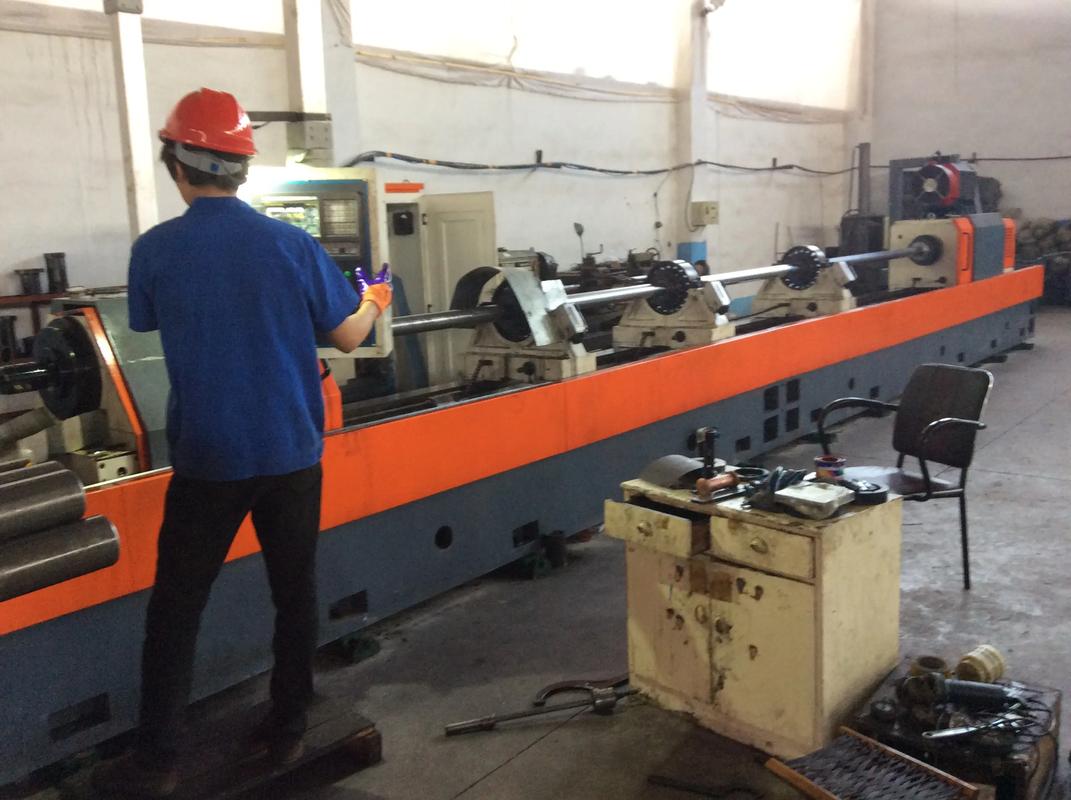

液压缸筒滚压加工现场照片

❗ 别急着上机，这三个坑能坑死人

❗ 别急着上机，这三个坑能坑死人

滚压不是万能仙丹。我见过太多一线师傅栽跟头，一上来就调大压力，结果表面起皮，整根轴报废。你说揪心不揪心？

• 薄壁件：刚性不足，压一下变形一下，慎用。非要滚，得撑内孔，外加多走几遍轻压。
• 铸铁和有色合金：塑性差，滚压容易掉渣、剥落。钢件、铝合金倒是没问题。
• 表面杂质：滚压前必须洁净，残留切屑或油污会直接压进表面，变成硬度坑，那真是坑爹。

问：滚压能代替精磨吗？
答：不能。精磨负责尺寸精度和形位公差，滚压负责表面性能和粗糙度，两者不冲突。最理想的流程是：粗车—半精车—精磨—滚压。关键尺寸不指望滚压去修，它锦上添花可以，雪中送炭就难了。

再说说滚压的另一副面孔：成型滚压

再说说滚压的另一副面孔：成型滚压

前面聊的都是表面滚压，其实滚压还有个大用途——成型。螺纹滚压、花键滚压，都是直接利用塑性变形把材料挤出形状，没切屑，效率高，强度还比切削螺纹强20%以上。现在新能源车电机轴上那些花键，很多就是冷滚出来的，又快又结实。

我见过一台卧式滚丝机，两根滚丝轮夹着坯料，一压一滚，螺纹就出来了，几秒钟一根螺栓。那画面，有点解压。但话说回来，成型滚压的模具贵、调机麻烦，小批量生产不太划算，适合大批量标准件。

所以啊，滚压这工艺真不是“可有可无”的存在。它能让便宜的零件干出贵零件的寿命，你不心动吗？下次在车间见到滚压机，不妨多看一眼，搞不好你就能发现一个降本增效的新路子。

行了，就说这么多。有不同见解的，评论区见。
