做机械设计这些年，合金材料的选择永远是绕不过去的一道坎。别急着翻手册找牌号——很多坑，手册上压根不写。今天聊点实在的，关于合金怎么选、怎么热处理，以及那些你以为对但其实是坑的操作。

选材：不是强度越高越好

合金的牌号五花八门，但很多人一上来就盯抗拉强度。其实呢，强度只是入门指标。真正要命的是冲击韧性、疲劳寿命、耐腐蚀性，还有加工性。举个例子，40Cr和35CrMo，强度差不多，但后者的低温冲击韧性明显好——在北方户外设备上，选错了会出大事。

✅ 记住一个原则：工况决定材料。比如齿轮，要的是表面硬而心部韧，那就要渗碳钢，而不是整体淬火钢。对吧？这道理简单，但我在工厂见过太多人搞反了。

合金钢显微组织金相照片

常见的合金系就那么几大类：

• 碳素结构钢：Q235、45钢，便宜通用，但高强度场合慎用。
• 合金结构钢：40Cr、35CrMo、42CrMo，适合调质零件。
• 不锈钢：304、316L，耐腐蚀，但强度有限；高强度有17-4PH。
• 工具钢：Cr12MoV、H13，耐磨耐热。
• 硬质合金：像钨钢，用于切削刀具、耐磨零件。

选材时先从大类里圈定范围，再细看具体牌号。别一上来就翻手册找性能表，那样容易眼花。

❗ 还有，别忽略材料的价格。有些设计师张口就是钛合金，搞得成本爆表。其实很多工况，普通40Cr调质就够用了，何必拿钛合金来炫技呢？

热处理：灵魂所在

合金不经过热处理，就跟没醒好的面团一样——看着行，一拉就断。调质、淬火、回火、渗碳、氮化……每一种工艺都像给材料重新洗牌。

举个实际案例：一根轴，材料是42CrMo，要求HRC28-32。有人直接淬火后低温回火，硬度是到了，但抗冲击能力一塌糊涂。正确的做法是调质处理——淬火加高温回火，得到回火索氏体组织，综合性能才好。这个坑，新入行的经常踩。

另外，热处理变形也是个头疼事。薄壁件尤其容易扭曲。这时候要考虑预留加工余量，或者用真空热处理减少氧化变形。反正就是各种权衡。

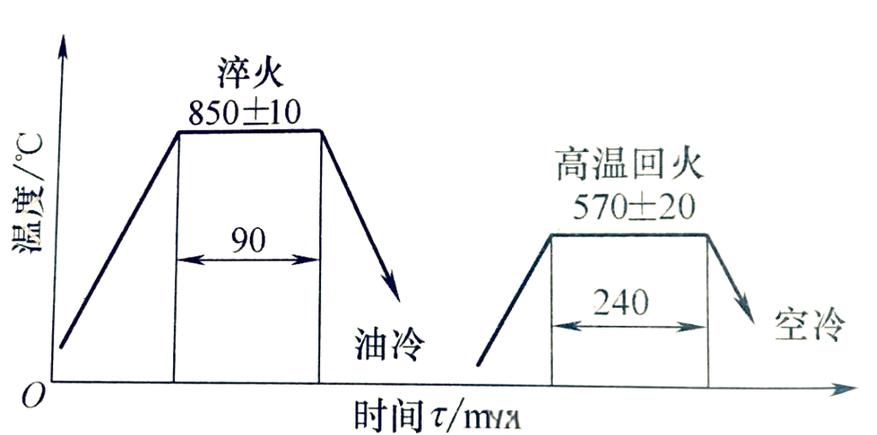

42CrMo调质处理工艺曲线图

💡 说到热处理，很多小厂没有金相设备，全靠经验。我建议至少买个便携式硬度计，再配合火花鉴别，能省很多事。

常见失效与破解

合金件失效，最常见的不是强度不够，而是应力集中导致疲劳裂纹。倒角、圆角设计看似小事，但一处直角就可能让寿命减半。还有，表面划痕、刀痕，甚至打钢印的位置，都可能是裂纹源。

❗ 另外，氢脆也是老话题了。电镀、酸洗的过程容易引入氢原子，高强钢特别敏感。所以像弹簧钢丝、高强螺栓，电镀后一定要去氢处理。这个工序不能省，省了早晚出事。

我还遇到过腐蚀疲劳的案例。设备在沿海环境，用了普通碳钢，结果没到一年就裂了。后来换成双相不锈钢，问题迎刃而解。所以环境因素必须提前考虑。

问：怎么判断一个合金材料的热处理是否到位？答：最简单的办法是看硬度，但更严谨的是做金相分析。调质后应该是回火索氏体，如果出现大块铁素体，说明温度或冷却有问题。另外，可以做个冲击试验，比拉伸更敏感。

表面处理：隐蔽的战场

表面处理：隐蔽的战场

表面喷涂、镀锌、阳极氧化……都是为了防腐蚀和抗磨损。但注意，镀层不是越厚越好。比如镀硬铬，太厚易剥落，而且有氢脆风险。

更现代的方案是热喷涂或激光熔覆，能在表面形成冶金结合，性能好得多。当然成本也高，看工况选用。有个核电客户，用激光熔覆修复阀门密封面，寿命比新件还长。这就是技术的力量。

问：对于既要求耐磨又要求耐腐蚀的零件，有什么好的合金选择？答：这得看具体工况。如果是弱腐蚀环境，可以选择高碳高铬钢配合表面处理；如果是强腐蚀，那就得上不锈钢或镍基合金，比如316L或Inconel 625。当然，要平衡成本和寿命。

不过话说回来，材料牌号再多，也抵不过设计上的失误。有时候改个结构，比换材料管用多了。比如增加圆角半径，就能大幅降低应力集中，省钱又省心。

前沿实践：增材制造与数字化

前沿实践：增材制造与数字化

现在3D打印合金件已经很常见了，尤其镍基高温合金、钛合金。虽然贵，但能做出传统铸锻做不出的形状，比如内部冷却通道。航空发动机的燃油喷嘴就是典型例子。

另外，仿真软件在选材和热处理预测方面越来越靠谱。以前靠经验试错，现在用模拟先把最优工艺参数跑出来，再上机做，效率高多了。

✅ 还有一点，很多工厂开始用数字孪生技术追踪每一批合金的冶炼、热处理记录，质量溯源不再是难题。这才是真正的工业升级。

说实话，搞合金这行，越干越觉得自己知道得少。今天先写这些，让正在摸爬滚打的你少走点弯路。有任何问题，评论区聊。
