真空炉这东西，用过才知道水有多深。记得我第一次选型，盯着样本上的极限真空度、均温区精度，觉得数字漂亮就行——结果呢？工件出来氧化皮都没炸干净，差点废了一炉高温合金。后来跟几个老师傅聊，才发现门道全在细节里。不是炉子不行，是你不懂它的脾气。

真空炉好在哪？说实话，没对比就没伤害

普通热处理炉烧出来的零件，表面总有一层氧化皮，后道酸洗喷砂麻烦得要死。但真空炉里加热，没有空气，工件表面光亮如初，省掉清理工序。尤其是钛合金、不锈钢这些娇气材料，有氧环境一加热就吸氢脆断，换个真空环境马上老实。我做过测试，同一种高速钢刀具，真空淬火比盐浴淬火的寿命高了近30%，而且变形量小到可以忽略——这难道不香吗？ 真空炉内部高温加热钛合金零件 不过话说回来，真空炉也不是万能药。有些工艺，比如渗碳，你就不能指望纯真空，得加脉冲式的分压控制。还有，炉子降温慢，靠氩气回填冷却，大批量生产时效率真比不上网带炉。所以，别听销售吹得天花乱坠，自己心里要有本账。

选型参数里的弯弯绕绕，没人会明说

真空度、温度、均温区——这三个指标就是大坑集结区。先说真空度，很多人只看极限数字，什么10⁻⁴Pa，但你要问清楚是冷态还是热态真空度。热态下，炉内放了工件、还有石墨毡挥发气，真空度掉一个数量级太正常了。再说均温区，样本写的±5℃，可能只是空炉热电偶插在中心测的，你装料后，边角温差能到±15℃。我吃过亏，后来每次验收都要求在满载状态下，用随炉试块测温。 问：热处理真空炉，油淬和气淬怎么选？

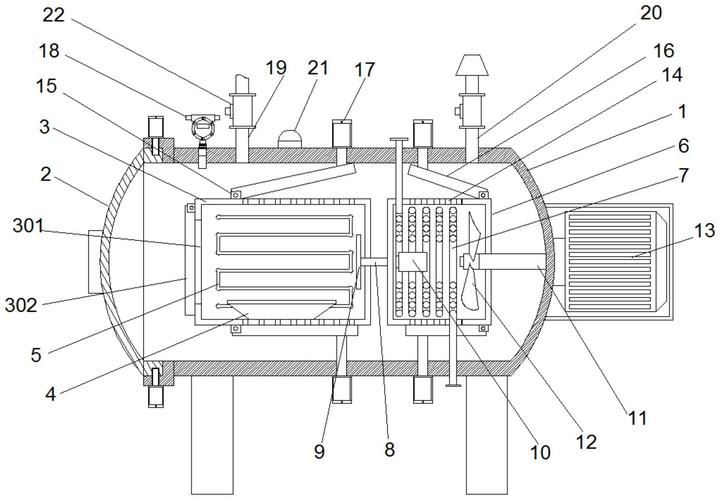

答：看材料淬透性和工件尺寸。高速钢、模具钢，油淬冷速快，硬度高，但变形风险大，而且抽真空前还得预抽油雾，否则油蒸汽污染加热室，有爆炸隐患❗气淬用高压氮气或氦气，冷速可控，工件干净，但厚大件心部可能淬不透。小件精密处理优先气淬，大的厚板子还是油淬靠谱——不过现在有双室结构，热区冷区隔离，油淬气淬都能玩。 双室真空油淬炉结构剖面图 问：买二手真空炉可行吗？
答：二手市场水更深。泵组是最大风险点，滑阀泵、罗茨泵如果维修记录不全，换油不勤，拉回来就抽不动。扩散泵的加热盘也容易老化，拆开一看油垢糊死。还有炉胆，石墨毡要是破损，热场全乱。除非知根知底，否则别碰。

维护保养的坑，别等炸了再后悔

真空炉平时看着安静得像只猫，一旦出问题就是猛的。有一次我们一台钎焊炉，因为操作工偷懒，没及时清理炉壁上的金属挥发物，导致电极绝缘子短路，高压打火把测温热电偶都烧断了，整炉产品报废。这还算轻的，更可怕的是氢气分压工艺，哪怕残留一点氧，遇上高温就是爆炸。 所以，定期检漏不能省。氦质谱检漏仪是必备，法兰密封圈每半年换一次，别等真空度上不去再排查——浪费时间。泵组维护更是日常，旋片泵的油每周检查颜色，变混就换，否则磨损叶片，修一下好几万。罗茨泵的齿轮箱也别忽略，高温环境润滑油容易碳化。 问：真空炉的加热元件断了怎么处理？
答：石墨棒或者钼带断裂，常规操作是整组更换，但成本高。应急的话，可以用同材质辅料加石墨螺栓搭接，电阻会变，得重新调试功率，只能临时顶一阵。长期还是要换新，不然热场均匀性彻底没戏，产品变形不说，能耗也飙升。 问：为什么真空炉不能随便停？
答：频繁冷热循环会让炉衬吸潮，下次加热时放气量剧增，真空度半天抽不下去。如果必须停产，建议保持低真空状态，或者用氮气填充并微加热除湿。停炉后重新启用，必须烘炉，从低温慢慢烤上去，按小时计，心急吃不了热豆腐。 最后啰嗦一句，别把真空炉当傻瓜相机用，它更像台精密的模拟仪器，操作工的直觉和经验，有时比说明书管用。多跟现场师傅聊天，他们随手拧的一个阀门开度，可能就是几十年火候。
