说实话，第一次接触感应加热那会儿，我整个人是懵的。 课本上说的集肤效应、邻近效应，背得滚瓜烂熟，一上调试现场——全白搭。功率上不去，工件表面烧得跟癞蛤蟆似的，线圈还冒烟。那焦糊味，现在想起来都反胃。 后来才明白，这玩意儿根本不是靠死记硬背能玩转的。

现场翻车实录：功率上不去？先别急着调参数

那天客户要淬一根直径200mm的轴，层深要求2-3mm。我信心满满地把线圈一装，频率设定在10kHz，功率推到80%——结果加热速度奇慢，表面温度半天上不来，倒是电源柜里风扇呼呼直响。 同事老张瞥了一眼，吼了句：“你频率搞那么低干啥？!” 对呀。直径200mm，集肤深度一算，10kHz电流透入深度也就0.5mm左右，热量根本来不及传到里面，表面那点热量被冷却水一带，等于白干。赶紧提到50kHz，功率轻松升上去，表面瞬间通红。 频率不是越低越好，也不是越高越好，得和工件尺寸、层深要求精确匹配。 这是血泪教训。 感应加热轴类淬火现场

线圈设计才是灵魂——可偏偏没人教

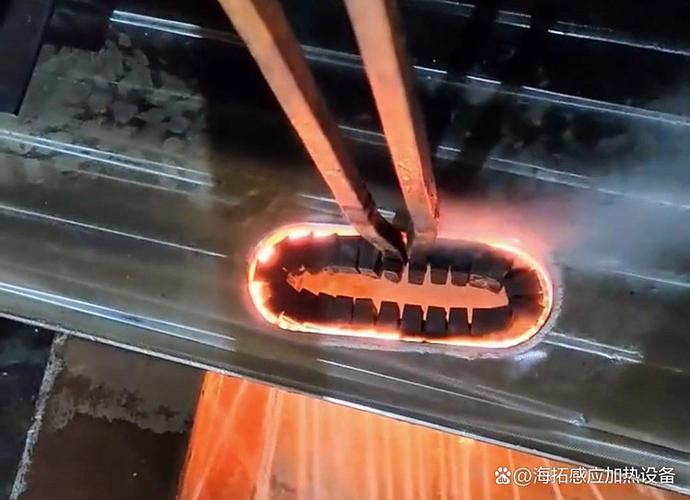

和热处理打了十几年交道，我发现一个怪现象：大家舍得花大价钱买进口电源，却在感应器（线圈）上抠抠搜搜，随便拿铜管一弯就上马。这简直是用金碗盛糙糠。 线圈的形状、匝数、铜管壁厚、冷却水路，甚至绝缘包扎方式，直接决定了加热效率、加热均匀性和电源的负载匹配。我自己就犯过傻——为追求产量，把多圈线圈改成单圈，结果负载阻抗掉了一半，电源直接过流保护，还差点炸了IGBT。 后来学乖了，用电磁仿真软件先跑一遍，看磁场分布、电流路径、功率密度图。虽然是二维简化模型，但总比盲人摸象强。有个经典的案例：给内孔淬火，常规线圈加热不均匀，我在线圈里加了导磁体，尖角处热点立刻消失，效率还提高了20%。导磁体不是可有可无，它是精准控场的核心元件。 内孔感应淬火线圈加导磁体设计

问与答：这两点疑惑，你一定有过

问与答：这两点疑惑，你一定有过 问：为什么我的感应加热电源频繁烧IGBT，怎么查都查不出原因？ 答：十次烧管，九次是线圈和电缆的问题。别看电源显示一切正常，实际上可能线圈绝缘老化，轻微匝间打火，产生高频振荡，尖峰电压把IGBT击穿。还有就是输出变压器到线圈的那段电缆——长度、弯折、布置位置都影响分布参数，稍有不当，谐振点跑偏，电流电压相位不对应，IGBT就在大电流下硬关断，不烧才怪。建议先用LCR表离线测线圈参数，再带小功率运行，用示波器抓波形，死区时间和相位裕量必须留足。别一味加大冷却，电路问题不解决，换多少管子都是白搭。 问：我们淬出来的齿轮硬度不均，齿顶硬度够，齿根总偏低，怎么办？ 答：这是典型的磁场分布不均。齿轮类工件，线圈如果只是简单绕成环状，齿根处磁场弱，感应电流密度低。可以尝试两种方案：一是改善线圈形状，针对齿根增加凸起或导磁体；二是采用双频加热——先较低频率预热，让热量传导到齿根，再高频瞬间加热齿面。双频电源贵，但效果立竿见影。如果预算有限，至少在线圈内壁加一层硅钢片导磁体，将磁场“挤”向工件表面，尤其针对齿根部做定向增强。另外，冷却也要跟上，齿根散热慢，加热后需适当延时淬火。

未来已来：数字化感应加热的几句话

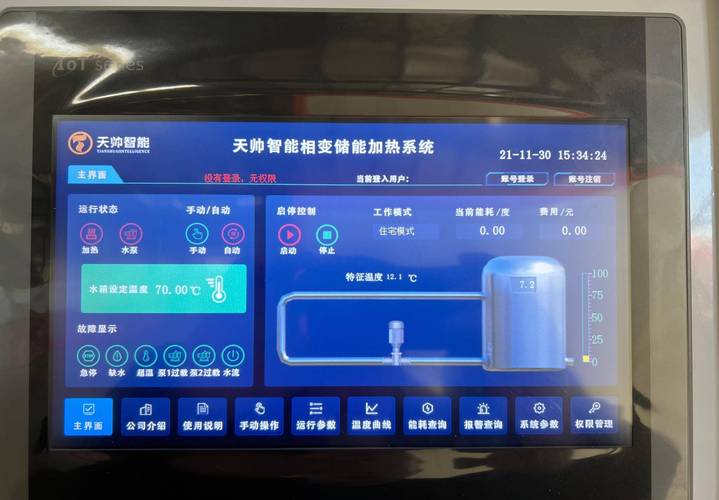

这两年去展会，每家的口号都是“智能加热”。其实硬件大同小异，真正的分水岭在软件——自适应频率跟踪、负载识别、工艺参数自学习。我试用过一套系统，能根据线圈电流、电压实时计算负载阻抗并调整频率，更换不同规格工件时，几乎不用人工调试，确实省心。 但我也犯过嘀咕：完全交给算法，出了质量问题谁负责？有一次无人值守淬火，网络延迟导致指令晚发了0.5秒，整批轴表面脱碳。所以，数字化的底线是，关键参数必须保留人工干预权限，至少设个报警阈值。 能源效率也是热点。传统高频机效率也就75%左右，新一代SiC器件电源轻松做到85%以上，加上余热回收，综合能耗降幅可观。如果你们正在考虑设备更新，不妨算算投资回收期——通常两年内能回本，还环保，何乐不为？ 数字化感应加热车间控制系统界面 最后说个几乎没人注意的细节：冷却水。很多车间用自来水直供，水质硬，钙镁离子几个月就把线圈里结一层水垢，散热变差，线圈寿命急剧缩短。我见过一个厂，每年光换线圈就花十几万。他们居然不知道用去离子水加缓蚀剂！一个小改变，省大钱。 啰嗦这么多，其实就想说：感应加热入门容易，精通极难。书本上的公式只是起点，现场经验、仿真分析、细节把控，缺一不可。别迷信品牌，多动手，多记录异常波形，数据会告诉你真相。 搞明白这些，你也能少走我当年的弯路。
