上周去老张厂里，他正对着一批退货发火。镀锌件，表面密密麻麻的小泡，像蛤蟆皮，难看死了。老张咬牙切齿：肯定又是前处理没洗干净！ 我瞄了一眼挂具，没吭声。

说真的，做这行快二十年，类似的场景见过不下百次。电镀这玩意儿，看上去就是泡在池子里通电，简单粗暴？错。出毛病的时候，你恨不得把槽都掀了。但十次故障，九次都栽在同一个坑里——导电。不是镀液配方不行，不是电源不给力，就是电压根儿没好好流过镀件。就这么简单。气得人想笑。

电镀挂具绝缘破损导致镀层故障示意

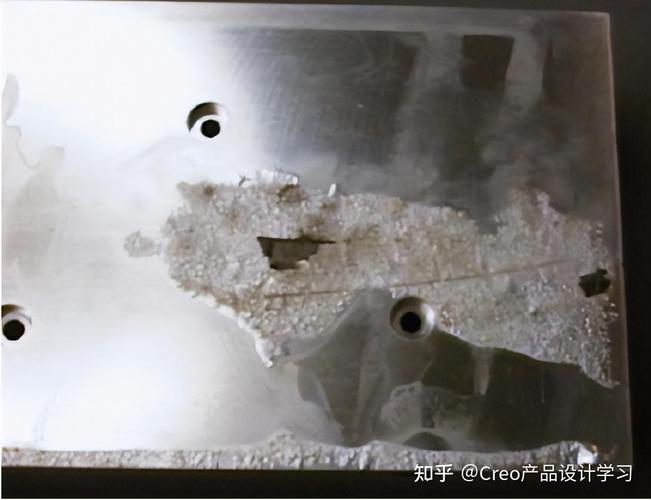

镀层剥落、起泡？先查挂具再说

镀层剥落、起泡？先查挂具再说

别上来就调光亮剂。跟你说，挂具才是镀槽里的隐形杀手。尤其是那种用了好几年的老挂具，钩子上绝缘胶皮早就破破烂烂，这边漏铜，那边打火。电流全从破口“抄近路”跑了，镀件上的实际电流密度小得可怜——能镀上才见鬼了。更可恨的是，有些厂为了省成本，挂具设计得跟晾衣架似的，挂钩间距密得连只蚊子都飞不过，零件一挂进去就互相遮挡。结果呢？尖角部位烧焦，凹处根本没镀层。然后老板还骂工人：你们瞎啊，挂这么密！ 工人有苦难言。

有一次，遇到一怪事：装饰铬怎么都镀不匀，整整折腾了两天。最后发现，是阳极导电铜排的接头松了——就是那根大紫铜棒子，螺丝没拧紧，接触电阻大得吓人。就这么个小疏忽，电镀厂差点赔掉裤衩。❗ 所以，每周用毫欧表打一下各导电节点的接触电阻，比啥都强。挂具退镀也要彻底，别让旧镀层在那长着，那就是电阻丝。

问：挂具维护真有那么玄乎？不就是挂钩吗，坏了换新的不就行了？
答：唉，要都这么想，我就失业了。挂具可不是简单的钩子，它是整套电镀电流分布的核心。挂钩的形状、截面积、弹性，甚至绝缘层的涂覆方式，都直接影响镀层均匀性。比如镀硬铬，挂具截面积不够，发热严重，镀液温度局部飙升，镀出来的铬层又脆又暗。还有，绝缘胶必须耐温耐酸碱，用错材料，几个月就酥了，碎渣掉进槽里，堵泵、刮伤零件，连锁反应。所以，挂具要编号建档，定期检修，别等出事了再骂娘。

槽液管理：那个看不见的烧钱黑洞

说完挂具，再聊聊槽液。很多厂，化验单贴墙上，半年不更新一次。添加剂？工人拿个烧杯，凭手感往里倒。“大概齐”主义。哈哈，结果呢？要么光剂过量，镀层脆得跟玻璃一样，一碰就崩；要么杂质离子超标，铁、铜、锌搅成一锅粥，镀层发雾发花，钝化膜都盖不住。去年有个厂镀镍，怎么调都发黄，最后一查，铁离子浓度快三克每升了——比镀液说明书上的上限高了几十倍。老板说，槽上又没过滤机吗？有是有，滤芯三年没换了……🤷

现在新上一家电镀自动线，都得配智能加药系统和在线分析仪了。但实话讲，中小厂依旧不重视，觉得那是花架子。直到环保督查来测水，废水重金属超标，罚个几十万，才哭着改造。所以说，槽液不是你往里头扔点化工原料就完事，它是个动态的化学反应体系。💡 定期用霍尔槽打片，配合原子吸收光谱或者ICP，把成分控在最佳范围，比啥都重要。不然，良率掉几个点，多出来的返工成本，够买好几套化验设备了。

电镀槽液霍尔槽试验样板对比

问：我家槽液天天在加料，怎么还老出问题？到底多久化验一次才合理？
答：天天加料不假，但你加的是不是正好缺的那个？拿镀锌碱锌槽来说，锌离子浓度、氢氧化钠比例、光剂消耗，这三个指标每天都在变。如果生产量大，最好做到每天化验；量小也至少两天一次。特别是辅光剂和走位剂，它们的消耗比例和主光剂不一样，盲目添加极易造成比例失调。最简单的一招：每天早上取样做个霍尔槽试片，看一眼光亮区、半光亮区、高区烧焦、低区漏镀的情况，一目了然。花不了十分钟，省大心。

选供应商，比找对象还难？

选供应商，比找对象还难？

五金件的电镀，一半靠工艺，一半靠药水。但市面上卖电镀药水的，比街上卖早点的还多。技术手册写得天花乱坠，一用就傻眼。这里头门道深了：有些供应商，为了拿订单，先低价卖你“母液”，然后后续的补加剂贵到你怀疑人生，这叫“锁客”。还有些，给你的是通用配方，根本不考虑你当地的水质、你前处理的习惯。你问他技术参数，他给你发一堆模糊的MSDS，连个像样的安培小时添加量建议都没有。气人不气人？

难道就没招了？也不是。挑供应商，别看名气，看现场服务能力。能派个技术员在你车间蹲上两天，跟着你过一遍全流程的，才是实心做事的。那些只会在电话里让你“再多加两斤光剂试试”的，趁早换掉。另外，千万别迷信进口药水。现在国产添加剂的水平，很多已经赶超了，性价比高，服务响应还快。✅ 最近接触一家做无氰碱铜的供货商，全程驻厂调试，把结合力问题解决了，省掉了预镀镍工序，一年算下来，单线成本降了17%。这才是硬道理。

说到底，电镀这行，是个细活。你糊弄它，它立马糊弄你。从挂具、槽液到药水，一环扣一环，哪松动都不行。别总等到客户退货了，才想起该好好整整。那时候，赔掉的不只是钱，还有信誉。你说对吧？
