“又漏了！”老张把扳手砸在工具箱上，整个车间都能听见金属撞击的回声。那台关键的离心泵，轴封处正滴滴答答渗出油水混合物。算上这次，三个月已经换了四次密封——每次停产，损失都在六位数以上。说实话，这种场景在工业现场太常见了，常见到很多人已经麻木。

离心泵机械密封泄漏现场特写

可麻木归麻木，密封这东西...嘿，别小瞧它。就像人体的关节，小，但一出问题就能让整个巨人瘫掉。工业密封绝不仅仅是堵住缝隙那么简单。它涉及流体力学、材料学、摩擦学，甚至跟热力学脱不开干系。你选型时少算一个参数，现场就可能给你上演“喷泉秀”。

那些年我们一起追过的漏点

我见过最离谱的案例是某食品厂。因为密封垫片材质选错，润滑油泄漏污染了整批产品。本来用氟橡胶密封圈就没事，他们图便宜用了丁腈橡胶——结果遇到高温油脂，溶胀变形，漏了。那批货全报废，还搭进去一大笔环保罚款。❗

还有一次，某钢铁厂的液压系统，O型圈频繁切边失效。查了半个月，最后发现是沟槽设计公差没控制好，配合间隙导致O型圈被挤出。很多人以为O型密封圈就是往沟槽里一放就行，错！沟槽的填充率、间隙、压缩量，每一个细节都决定了它是“密封神器”还是“定时炸弹”。

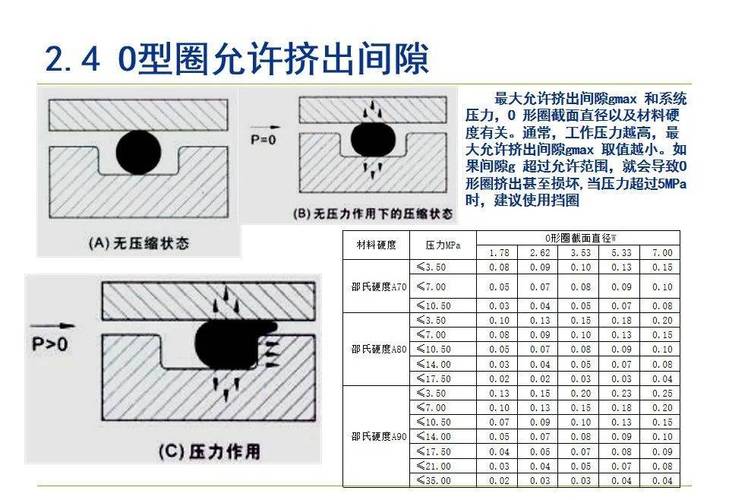

O型密封圈安装沟槽设计图纸

说实话，国内很多小厂根本不看手册，全凭经验。甚至有些老工程师会告诉你：“密封件嘛，紧一点总没错。” 唉，你要是信了，等着哭吧。过紧导致过大的初始压缩，要么永久变形，要么摩擦生热直接烧毁。

选型不是拍脑袋：工况才是王道

好了，吐槽完毕。我们来点干的。

问：都说密封是个小东西，可它一坏，整条生产线都停摆，到底该怎么选型？

答：这得从工况说起。温度、压力、速度、介质，这四要素必须吃透。比如高温下，橡胶密封圈会软化甚至碳化，这时候就得考虑金属缠绕垫片或者石墨填料。如果有腐蚀性介质，PTFE（聚四氟乙烯）密封件就是首选，但要注意PTFE的冷流性，需要加弹簧蓄能圈。高速旋转轴，机械密封比填料密封可靠得多，但机械密封对安装精度要求极高，轴向窜动超过0.1毫米，寿命直接打对折。💡

说到底，密封选型就是个平衡的艺术：想要零泄漏？那就上磁流体密封，但成本高，只能用于特定场合（比如真空设备）。想要便宜耐用？骨架油封可能够了，但泄漏量你能接受吗？很多时候，厂里那些拍板的领导根本不懂这些，只盯着采购成本——然后维修成本教育了他们。

新技术新玩法：密封也得智能化？

这两年工业4.0的风吹得猛，密封行业也没闲着。你可能觉得密封就是个被动元件，能有什么智能？嘿，还真的有。

问：最近听说有智能密封，能自诊断，这是真的吗？

答：没错，我在去年的德国汉诺威工业展上亲眼见过。斯凯孚（SKF）展出了带传感器的密封轴承，可以实时监测密封区的温度、振动，甚至磨损量。通过无线传输到边缘计算节点，后台AI模型分析后能提前两周预知密封失效。这不是科幻，已经在一些关键产线（比如半导体真空腔体）上用了。✅

还有一种趋势是自修复密封材料。比如在弹性体里混入微胶囊，一旦发生微裂纹，胶囊破裂释放修复剂，自动填充裂缝。虽然现在还贵得离谱，但给航空、核电这些不计成本的领域，提供了全新的可靠性维度。

再说一个接地气的——数字孪生。现在很多大厂在设计阶段就开始用仿真软件模拟密封件的变形、应力、热分布。比如用Ansys或ABAQUS分析O型圈在高压下的挤出行为，优化沟槽倒角。这些在以前要做几十次台架试验才能摸到门道，现在电脑上跑两天就出结果。说实话，这对降低试错成本太有用了。

不过，别以为有了这些新花样，老问题就解决了。数据不会说谎——至今仍有超过60%的密封早期失效，源于安装不当。比如液压密封件装配时没使用专用工装，划伤密封唇口；或者法兰垫片螺栓紧固没按对角顺序，导致偏压泄漏。所以，工具和培训跟不上，再好的密封也白搭。❗

最后说点实在的

写到这里，想起了早年跑现场的日子。那时候跟着师傅换盘根填料，捋牛油，一圈一圈压进去，手上全是黑糊糊的。现在条件好了，智能化设备多了，可基础的东西反而容易被忽略。

作为用户，我的建议是：选密封件，别只看品牌名气，找个靠谱的技术支持，把工况参数如实告诉对方。同时，建立自己的失效数据库。每次漏了，别急着扔，拍照、记录工况、分析失效模式。时间一长，你会发现自己工厂的泄漏规律，那时候选型就游刃有余了。💡

密封无小事，漏不起，也等不起。
