上周去一个做半导体设备的客户那里，他们一台光刻机的镜头组，Z轴定位精度要求50纳米。结果装上去，旁边的空压机一启动，图形就歪了——不是机械间隙，就是振动。5个微米的振幅，在精密世界里，简直就是一场地震。说实话，搞振动控制十几年，这种场景见多了，但每次还是会忍不住倒吸一口气。因为振动这东西，太会“藏”了。

精密光刻机振动故障示意图

很多时候，你以为把设备放在一个几百公斤的花岗岩平台上就万事大吉？太天真。振动传递的路径比你想的复杂得多——结构噪声、地基微振动、气流扰动，甚至楼上车间叉车经过，都能通过刚性连接“爬”上来。更别提设备自己内部的旋转部件不平衡、直线电机反向间隙冲击。

被动隔振？好使，但不够聪明

早期的振动控制基本靠“堵”。橡胶垫、弹簧隔振器、空气弹簧……这些被动手段至今还是主流，特别是空气弹簧，零刚度设计能在低频段做到很高的衰减率。但问题是——低频谐振是个绕不过的坎。我曾经在一个精密测量机上测过，加了空气弹簧后，2Hz以下的地面振动几乎原封不动地传上去了。为什么？被动元件的阻尼比在那儿摆着，低于固有频率，它就“随波逐流”了。

而且环境变化也让人头疼。温度一变，空气弹簧的气压就波动；油污、老化还会让橡胶件性能漂移。有一回，某客户车间因为暖通管道改造，夏天冷气直吹隔振平台，整个平台的刚度直接变了，产品良率掉得莫名其妙。排查了三天，才找到这个原因——你能信？

空气弹簧隔振器结构剖面图

所以，搞振动控制的人逐渐形成一个共识：被动隔振是基础，但想追求极致的静稳环境，必须上主动控制。

主动振动控制，踩过的那些坑

主动振动控制，踩过的那些坑

主动控制的原理听着不复杂：用传感器检测振动，控制器算出反向力，作动器实时抵消。可落地呢？全是细节。首先，传感器选型就要命。压电加速度计灵敏度高，但低频漂移让你怀疑人生；力平衡伺服加速度计倒是稳，可价格贵得离谱，而且带宽有限。我现在更喜欢用速度传感器结合数字滤波的方案，在0.5Hz到200Hz之间都能保持不错的线性。

再说作动器。电磁音圈驱动速度快，但出力小，行程短；压电陶瓷出力大，响应快，但需要预载，还有迟滞。液气式作动器适合重型设备，但响应速度就慢了。我参与过一个天文望远镜的镜面支撑项目，那时候用的是一种混合方案：音圈电机做高频补偿，气囊做低频姿态调整，光调试就花了两个月。

算法更是坑。经典的自适应前馈滤波（FxLMS）需要参考信号，实际应用中很难拿到干净的参考，往往被其它噪声污染，导致收敛慢甚至发散。我们后来改用了基于模型的反馈控制，结合干扰观测器（DOB），效果好了不少。不过，每次看到一些厂家宣传“即插即用、一键调谐”的主动隔振系统，我都想说：哥们，别忽悠了。

问： 我们工厂有一台三坐标测量机，旁边有两台冲床，怎么简单判断振动是不是影响测量精度的？
答： 💡最直接的办法：拿一个灵敏度高点的加速度计（或者借一台便携式测振仪），贴在测量机的工作台或者测头上，冲床开起来测一下频谱。重点关注10Hz以下的低频成分，如果峰值超过0.1m/s^2，大概率会干扰。另外，有个土办法：在测量机上放一个装了水的高脚杯，看水面晃不晃，虽然粗，但能定性判断。不过别在精密导轨旁边干这事啊——洒了水你负责。

新趋势：智能结构与数字孪生

新趋势：智能结构与数字孪生

最近几年，振动控制领域最让我兴奋的是超材料（metamaterial）和智能结构。通过在基体材料里周期性地嵌入局部共振单元，可以制造出亚波长范围的带隙，把某些频段的弹性波彻底挡住。这项技术已经在航空航天薄壁结构上开始测试了，未来在机床主轴箱、精密平台基座上的应用潜力巨大。不过目前加工困难，成本居高不下，民用推广还得等等。

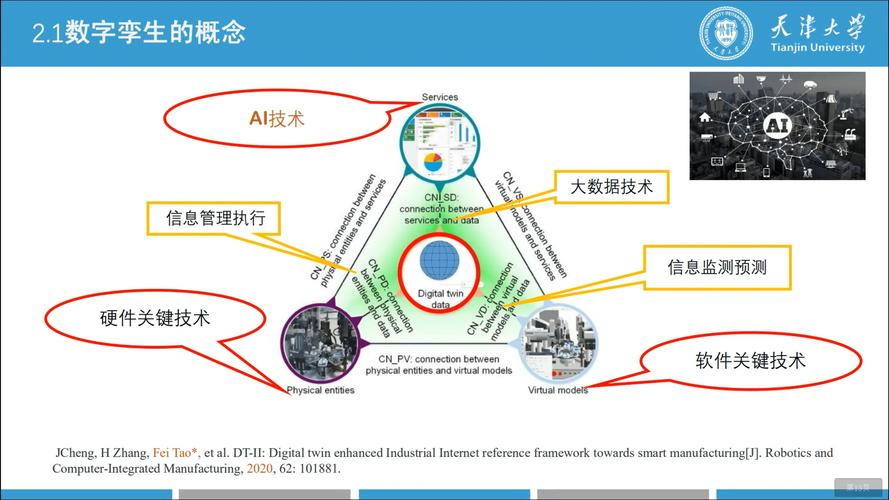

另一个是数字孪生。我们在一个大型汽轮发电机组的远程诊断平台上，建立了完整的转子-轴承-基础的动力学模型。结合实时振动监测数据，系统能预测未来几小时内的不平衡发展趋势，甚至自动给出动平衡的修正量。说实话，刚开始我觉得这玩意有点虚，但真看到连续预测准确率超过90%之后，服了。这比老师傅凭手感敲击听诊靠谱多了。

问： 我们在做机床改造，考虑加主动阻尼器，需要注意什么？
答： ❗首先，明确你要抑制的模态：是刀具颤振？主轴摆动？还是整机刚体模态？不同模态需要不同的作动器布置位置和策略。其次，传感器-作动器配对不能随便放，不然可能把其它模态鼓捣起来。最好先做锤击法模态试验，把振型搞清楚。还有，控制器的延时必须严格补偿，哪怕0.5ms的滞后，在高频段可能导致完全不同的效果。最后，电源噪声隔离！我吃过亏，当初设计的一套压电作动器系统，被旁边的变频器干扰得一塌糊涂，后来加了隔离变压器和滤波器才搞定。

回过头看，振动控制这件事，早已不是简单加减振垫的时代了。它正在从一种“事后补救”的手段，变成设备研发阶段就必须嵌入的核心能力。尤其在高附加值制造领域——芯片封装、超精密加工、基因测序——振动环境就是生产力。你控制住微米级的颤动，良率可能就提升10个点，这笔账，做制造的都算得过来。

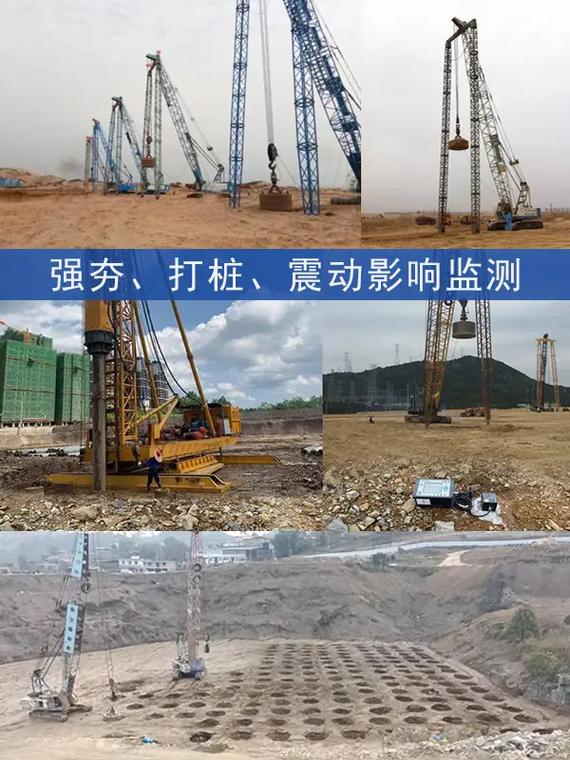

当然，技术再花哨，也别忘了地基勘察的重要性。我见过太多项目，昂贵的主动隔振系统，却架在填土不实的地面上，低频微振一直在晃。振动控制，从来都是一个系统工程。别指望单靠一个神器就解决所有问题——这种思路，迟早要交学费的。
