说实话，半导体这行当，真是让人又爱又恨。 爱的是它那肉眼可见的迭代速度——手机每年都得更快更省电，对吧？恨的是，造芯片这事儿，实在太难了。前阵子跟一个在晶圆厂干了十几年的朋友喝酒，他苦笑着来了一句：“光刻机当然重要，可你以为有了EUV就万事大吉了？天真。” 我一愣。他接着说了一串——高纯度的硅片、光刻胶、超纯水、特种气体……缺一个，产线就得停。 半导体产业链的复杂程度，没深入过的人根本想象不到。 半导体硅晶圆制造车间

光刻胶：不起眼的“胶水”，卡了十年

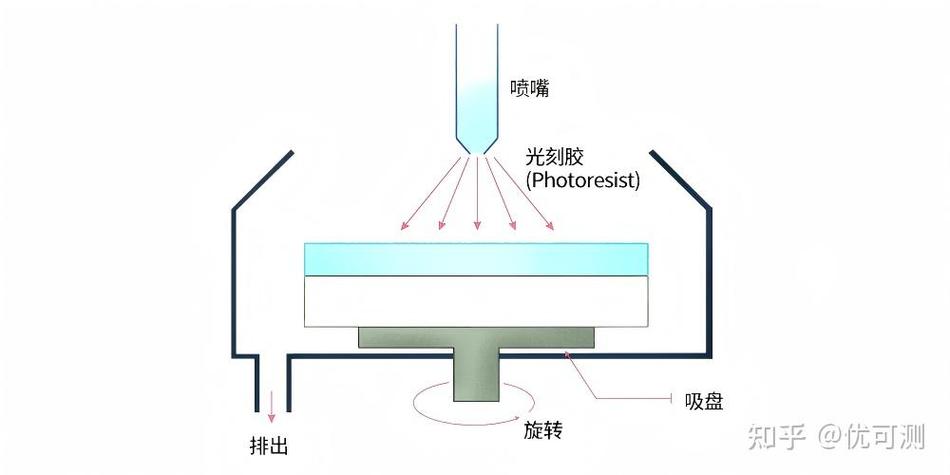

提到芯片制造，大多数人第一反应就是光刻机。ASML的那台机器，恨不得被捧上神坛。可你猜怎么着？光刻机上用的那个叫“光刻胶”的东西，我们也被掐着脖子。 日本JSR、东京应化、信越化学这几家，占了全球差不多90%的市场。高端ArF光刻胶，更是几乎垄断。国内不是没尝试过——南大光电、上海新阳都下场了，但实话实说，跟别人攒了二三十年的经验比，差距明摆着。 我去年参观过一家国产光刻胶的研发线，工程师挺坦诚：“配方这东西，全是know-how。温度、搅拌速度、加料顺序……差一点，成膜均匀性就完蛋。”他指了指角落里一堆报废的晶圆，叹了口气。 所以啊，别光盯着光刻机。半导体材料的坑，比光刻机只多不少。 光刻胶涂布工艺示意图

问：国产EDA软件现状到底怎样？

问：都说EDA是“芯片之母”，国产EDA现在处于什么水平？能顶上吗？ 答：这个问题问得挺好。EDA（电子设计自动化）工具，说白了就是设计芯片的软件。没有它，你连电路图都画不出来，更别提仿真、验证了。目前全球EDA三巨头——Synopsys、Cadence、Mentor（现西门子EDA）——占了绝对主导。国产EDA，比如华大九天、概伦电子，在细分点上有所突破，但全流程覆盖还差得远。先进工艺节点（5nm、3nm）的设计，基本离不开三大家的工具。不过，话说回来，模拟芯片和某些特定领域，国产工具已经能用了，只是生态需要时间。毕竟，工程师们用惯了那几家，迁移成本高得很。

问：第三代半导体，弯道超车靠谱吗？

问：到处都在说碳化硅、氮化镓，这是不是我们换道超车的机会？ 答：机会确实有，但别一上来就想超车。碳化硅（SiC）和氮化镓（GaN），主要用在功率器件和射频上，新能源车、快充头里已经很常见了。国内在这块的布局不晚，甚至可以说跟国际基本同步。比如天科合达、山东天岳的SiC衬底，英诺赛科的GaN器件，出货量都不小。可难点在哪儿？衬底的缺陷密度、外延的均匀性、器件的可靠性，这些硬骨头还得慢慢啃。另外，制造设备呢？SiC长晶炉，高端型号还是别人的，不过国产替代速度确实比硅基那边快。我个人觉得，第三代半导体是个好赛道，但别总想着“弯道超车”——搞不好就翻沟里了。踏踏实实把材料质量、工艺稳定性提上去，比什么都强。

设备：不止光刻机，还有刻蚀、薄膜沉积……

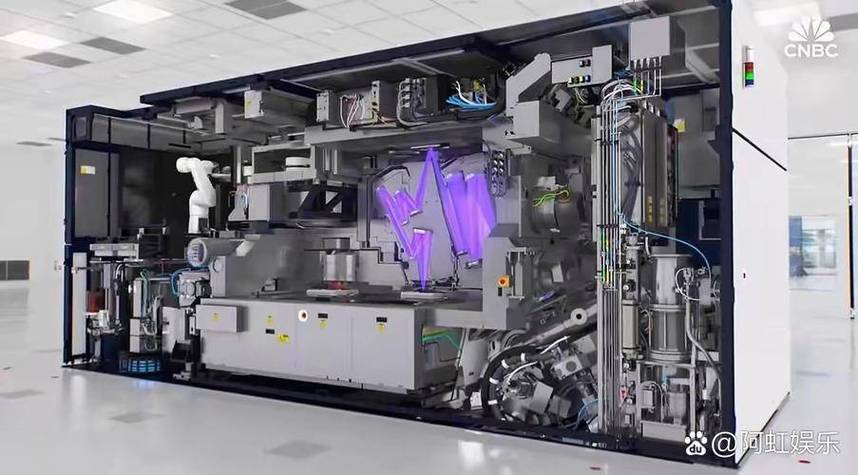

光刻机是明星，可半导体制造流程里，刻蚀机、薄膜沉积设备（CVD/PVD）、离子注入机、清洗机……哪个不重要？ 中微半导体的刻蚀机，已经打进了台积电的5nm产线，这挺提气。北方华创在PVD、CVD上也做得不错。但整体看，国产设备的市占率还是偏低——国内晶圆厂里，摆满的还是应用材料、泛林、东京电子的机器。 另一个容易被忽略的：零部件。密封圈、阀门、压力计……这些看似不起眼的小东西，高端的基本都靠进口。我记得有家国产设备商跟我吐槽，一个质量好的真空阀门，国外供应商说涨价就涨价，交期动不动半年，你还没脾气。 所以说，半导体这行业，拼的不只是技术突破，还有供应链的韧性。一个环节掉链子，整个产线就歇菜。 半导体刻蚀机内部结构特写

行业起伏：繁荣、短缺、过剩……循环不止

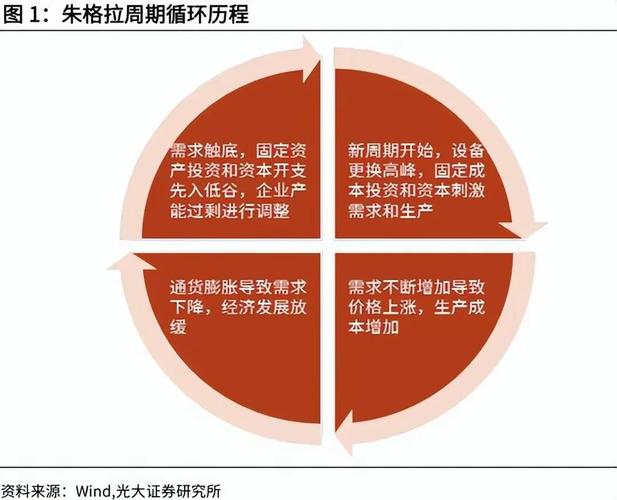

行业起伏：繁荣、短缺、过剩……循环不止 这两年芯片行情，像坐过山车。前年还缺得嗷嗷叫，去年就开始砍单。存储芯片价格暴跌，三星、美光都亏得一塌糊涂；可车规级MCU、模拟芯片，依然紧俏。这种结构性分化，搞得人很分裂。 我跟几个分析师聊，普遍觉得：半导体周期，现在大概处在一个磨底的阶段。AI、自动驾驶、数据中心这些需求是真实的，但消费电子疲软也是真的。最怕的是，一旦市场稍有回暖，各路资本又冲进去，产能扩张，然后……下一轮过剩不远了。 这个行业就这样：永远在短缺和过剩之间摇摆。不过呢，长期看，半导体的重要性只会增不会减。毕竟，我们正加速冲进一个万物都需要芯片的时代——智能工业、新能源、医疗电子……哪天缺了芯片，世界真得停摆。 最后想起那个朋友的话：“别光看光刻机，整个生态链都得补。” 嗯，是这个理儿。
