搞机械的，你真觉得自己懂塑料？——聊聊工程塑料那些被忽视的真相
干机械这行快二十年了，每次看到图纸上随随便便标个‘尼龙’或者‘聚甲醛’，连具体牌号都不写，我就想直接冲去设计部拍桌子。没错，塑料这玩意儿，太多人把它当随手材料，觉得不就是强度低点、耐热差点嘛，凑合能用就行。结果呢？齿轮打滑、衬套抱死、轴承跑飞...回回都是血的教训。说实话——工程塑料要是用得对，能吊打不少金属件，但前提是，你得先抛开那些想当然的误解。
选材踩坑集锦：你的‘耐磨塑料’可能就是个笑话
有个真实案例。去年给一家包装设备做升级，原设计用了PA66做的传动齿轮，环境温度40度出头，湿度还不低。结果怎么着？不到两个月齿形就胖了一圈，吭哧吭哧地卡，车间主任打电话骂人时语气里都是绝望。为什么？PA66吸湿后尺寸会变啊！🔥潮湿环境下它的饱和吸水率能到8%以上，体积膨胀、强度下降，设计手册上那些干态数据瞬间失效，在南方梅雨季简直要命。可很多人选材时压根儿不看K因子，连调湿处理都不提，这不是闭着眼睛跳坑吗？
工程塑料齿轮磨损对比图
再比如聚甲醛（POM），人称‘赛钢’，听着挺虎，确实有高刚性低摩擦，但你知道它有个致命弱点吗——对缺口敏感得令人发指。设计个尖角、退刀槽稍微锐一点，受冲击直接断给你看，断口齐刷刷的，连后悔的机会都不给。所以国际大厂推POM共聚物，比如塞拉尼斯的Celcon，就是为了改善这一点，但国内好多小厂还在用均聚POM，价差每公斤才几块，性能差一大截，最后断轴了还怪材料不行，材料也挺冤的。
还有PTFE，做耐磨衬套大家老觉得越厚越好，3毫米、5毫米往上堆。💡可实际纯PTFE冷流性严重，压力一大就蠕变，厚度超过2mm时精度基本放飞自我，不如用改性PTFE或者直接换超高分子量聚乙烯。想起当年一个老工程师拍着我肩膀说‘厚度决定寿命’，我真想穿越回去怼他：时代变了！
问：经常听到‘耐磨塑料’，但到底尼龙和聚甲醛谁更耐磨？选哪个？
答：这问题不能一概而论。纯滑动摩擦无润滑的情况下，POM的自润滑性比PA66好，干摩擦系数能到0.1-0.3；但如果工况带油或脂，PA66的吸油性和储油能力又强一些，配合起来寿命反而更长。还有就是PA66怕水、POM怕酸，在有酸性清洗剂的环境里POM分分钟化学应力开裂。曾经有个做食品机械的客户，清洗液含过氧乙酸，POM齿轮用两天碎成渣，换成特种尼龙（如PA12）加了稳定剂才消停——所以选材得先问清楚工况介质，别光看磨耗数据。
注塑？机加工？——别把塑料当金属伺候
搞机加出身的人容易犯一个病：啥都想上车床铣床。工程塑料当然可以机加工，但它的热传导系数低、热膨胀系数高，跟金属完全两个世界。前些天看一个加工厂做PEEK衬套，刀具转速给到2000多，冷却液冲得哗哗响，出来的件内应力大到直接裂开，老板还纳闷‘这不跟铝一样干吗’。😓塑料机加工必须低转速、快进给、充分冷却，而且刀要锋利得能刮胡子，否则材料表面软化、碳化，尺寸精度就是玄学。

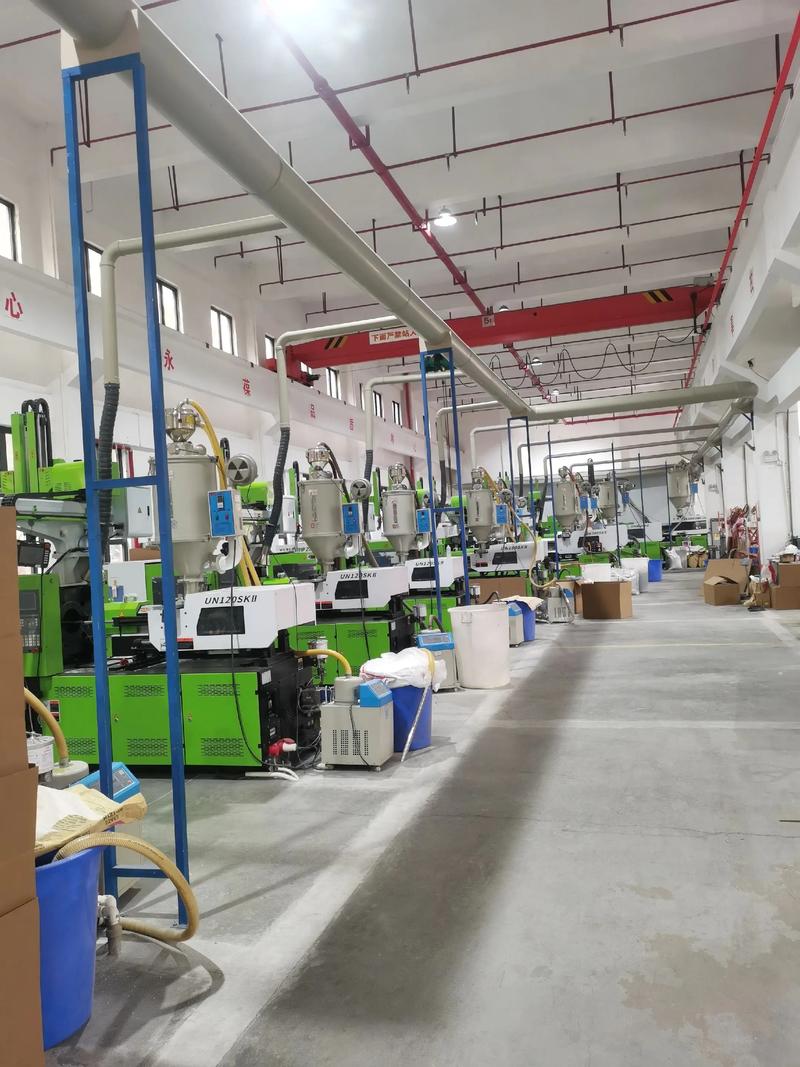

注塑成型车间生产场景
注塑的话就又是另一套哲学了。模具流道设计、浇口位置稍微不合理，纤维取向就乱，材料力学性能大打折扣。比如玻纤增强PA，平行流向和垂直流向的拉伸强度能差一倍以上！做结构件时如果不做Moldflow分析，凭经验拍板，出来的件强度波动大得跟赌运一样。另外成型收缩率这事儿，模具厂老爱拍胸脯说‘我们按1.5%放’，但实际PA66收缩受壁厚、保压时间、模温影响极大，1.2%到2%之间都可能，不做试模调整直接量产，最后装配不上又让塑料背锅？冤。
问：小批量做塑料件，到底该开模注塑还是直接机加工？成本差多少？
答：看数量和公差。如果就几百件，开模成本动辄几万块，摊下来单个成本吓人，不如直接买板材、棒材机加工，虽然材料利用率低，但免了模具费。但前提是——你机加工能保证精度吗？像POM、PEEK这些还好，要是导热奇差的UHMWPE，机床都给你热变形。我一般建议：1000件以下，对公差不是变态级要求，机加划算；超过5000件，注塑的边际成本优势就出来了，而且一致性更好。不过别忘算后处理，注塑件通常还得去毛刺、调湿处理（PA），这些隐性花费也能咬你一口。
塑料真的不能耐高温？打破这个老观念
一说高温工况，很多人直接跳过塑料上金属，好像塑料天生怕热。但你知道现在商飞的发动机短舱密封件用的就是聚酰亚胺（PI）吗？长期耐温260℃，短期冲击400℃不软化，而且比金属轻一大半。汽车涡轮增压管用到的含氟弹性体复合材料，温度扛住200℃同时耐油耐老化，减重效果直接让燃油经济性提升一两个点。✅其实当前特种工程塑料的耐热等级早已突破原有认知，PEEK长期使用温度250℃，PSU、PPSU在热水蒸气里也能长期180℃稳定，关键是——你肯花这个钱吗？毕竟PEEK板一公斤上千，普通PC一公斤二十，性能没法比，预算也没法比。
再扯远点，轻量化这个趋势下，塑料在金属替代上的戏份越来越重。以前汽车发动机罩盖都用压铸铝，现在尼龙加玻纤+密封垫就搞定，集成度高还减重30%。注塑一次出来，降低装配工时，NVH性能还更好——可还是有不少老法师见了就摇头，‘塑料不结实’。这事儿，真没法儿说，只能说实践出真知吧。
写到这里突然想起来，去年一个液压系统活塞密封改用改性PTFE复合格来圈，寿命比原铜套提升5倍的消息——总有人觉得塑料不如金属耐磨，实际上合适的配方加填料后，摩擦学性能可以做到反向超越。当然，你非要在无润滑重载下让塑料硬刚，那算我没说。
特种工程塑料高温测试
行吧，零零碎碎扯这么多，其实就是想表达一个意思：塑料不简单，工业领域里把它当配角是一种浪费。下次选材时，多翻翻物性表后面的小字备注，多想想真实工况那个最恶劣的瞬间，而不是设计台上那个理想值。毕竟……车间里那个骂骂咧咧的老师傅，才是你最终的检验员。
