昨天半夜两点，手机疯了一样震。现场班长声音都在抖：“刘工，糟了！3号卧罐焊缝呲开了，全是白烟...” 我脑子嗡的一下，套上工作服就往厂里赶。一路上心里那个骂啊——这个罐子上个月刚做过检测，怎么又出幺蛾子？到了现场一看，泄出来的介质已经流了一地，刺鼻的味道直冲天灵盖。得，还是老毛病：局部腐蚀导致壁厚减薄，最终在焊缝薄弱区破裂。类似的事故，我在这个行当里见过至少七八起了。说实话，工业容器，尤其是压力容器，真的不是个“铁罐子”那么简单。它发脾气的时候，能要人命。

夜晚工厂事故现场泄漏的卧式储罐

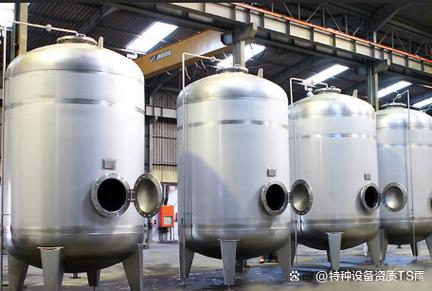

干了二十多年机械，经手的容器少说上千台。从几升的小气瓶，到上千立方的球罐；从简单的常压储罐，到高温高压的反应釜。越做越觉得，容器的“狠”，往往藏在细节里。很多年轻工程师总盯着图纸上那些大尺寸、大参数，却忽略了最不起眼的东西——比如一块垫片选型不当，一个接管开孔补强没算对，甚至焊接时天气潮湿没做好预热，都能让一个容器变成定时炸弹。说实话，这行待久了，胆子反而越来越小。不是怕，是见得多了。

压力容器的“底线”：标准与规则，不是儿戏

现在国内压力容器设计制造，主要遵循GB/T 150和《固定式压力容器安全技术监察规程》（TSG 21-2016）。很多人觉得标准是束缚，我倒是觉得，标准是无数血泪教训换来的底线。比如，腐蚀裕量的选取，有些设计人员为了省材料，卡着最小值，甚至故意忽略局部腐蚀的可能性。结果呢？三五年后罐壁穿孔，物料泄漏，停工停产不说，还可能引发火灾爆炸。我见过最离谱的一次，一个常压储罐，因为没考虑硫化氢应力腐蚀，半年不到就裂了。老板还振振有词：“以前都这么干的，没事。” 唉，事故专找这种侥幸心理。

还有材料代用问题。有时候采购不到设计要求的钢板，现场就擅自用其他牌号代替。这简直是玩火！压力容器用钢，尤其是承压壳体，对强度、韧性、焊接性能都有严格要求。Q235B和Q345R的区别，可能外行觉得差不多，实际上差远了。一旦发生低温脆断，后果不堪设想。我记得有个项目的分气缸，因为材料代用没走正规程序，结果在冬季第一次启动时，硬生生从焊缝旁边撕开一条半米长的口子。蒸汽喷出来，操作工差点毁了容。

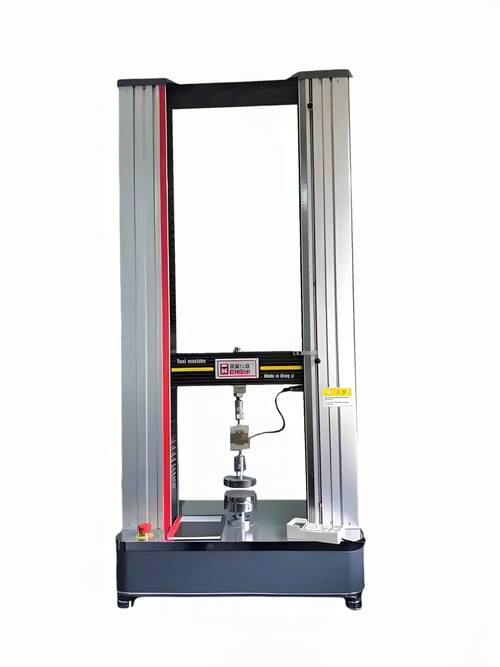

金属材料拉力试验机测试压力容器材料强度

说了这么多，可能有人问：

问：压力容器的定期检验到底怎么规定的？为啥我厂里的罐子年年检还出事？

答：这个问题戳到痛点了。根据TSG 21，压力容器定期检验周期主要看安全状况等级。一般首次定期检验在投用后3年内进行，以后根据等级，1-6年不等。但是！很多企业误解了“检验”二字——以为做了常规外观检查和测厚就够了。大错特错！对于盛装腐蚀性介质或疲劳工况的容器，必须针对性地做无损检测（UT、RT、MT、PT）和材质分析。我去年就碰到一家化工厂，反应釜夹套年年只测厚度，结果内壁因为介质冲刷，局部凹坑深达3mm，最终在凹坑处产生裂纹，差点酿成大祸。后来做了内窥镜，才发现问题。所以，光有周期检验不够，检验方案如果不结合工况风险，等于白检。

制造与安装：每一道焊缝都是“鬼门关”

容器的制造质量，关键看焊接。说实话，现在很多制造厂为赶工期，焊工持证范围不全、焊接工艺评定覆盖不足，甚至预热、后热都省了。这些“简化工序”出来的罐子，表面看着漂亮，里面可能是气孔、夹渣、未熔合一大把。记得有次去一家新厂验收，外观检查没问题，结果射线探伤片子出来，那条环缝像马蜂窝一样。厂长当场脸就绿了。一问焊工，是个刚拿证半年的新手，当天为了赶工，焊速飞快。最后那批产品全部返修，损失几十万。所以，关键焊缝必须100%无损检测，监理旁站监督，一点不能含糊。

安装现场也是事故高发地。很多施工现场条件差，容器吊装不规范，导致变形或划伤；基础没找平，容器就位后产生附加应力；还有接管法兰的密封面保护不好，磕碰划伤，后期泄漏不断。有一次，一台高压换热器，因为安装时地脚螺栓没按规定力矩拧紧，运行中振动导致螺栓疲劳断裂，整个设备移位，连带着进出口管道都扯断了。还好发现及时，没伤着人。这些看似小事，最后都成了大事。

问到这里，估计有人又想问了：

问：我们公司想自己做一台简单的常压容器，是不是可以不按压力容器标准来？能不能省点钱？

答：这个问题很典型，也最容易出事。首先，你得确认它是不是真“常压”。《固容规》管的是最高工作压力≥0.1MPa（表压），且容积≥0.03m³且直径≥150mm的容器。如果你的设备哪怕偶尔会超一点压，或者介质有危险性，最好还是按压力容器设计，至少心里有底。即使真不归《固容规》管，你也不能瞎焊。得有设计计算书，材料证明，焊接工艺，哪怕简化一点。常见事故：一个储存液碱的常压储罐，因为没设计呼吸阀，气温变化导致罐内负压，硬生生被抽瘪了。还有的因为没考虑风载荷、雪载荷，在户外倒了。省钱？出了事，赔的钱够做多少个新罐子？

运维与改造：老罐子的“养生”之道

容器投用后的运维，更是门大学问。许多厂只重生产，不重保养。安全阀年久失修、爆破片超期未换、紧急切断阀锈死……这些安全附件形同虚设。去年某精细化工企业的一个反应釜，因为爆破片选型错误，超压时未能及时爆破，导致釜体撕裂，整条生产线报废。事后发现，那个爆破片装上去五年了，从没校验过，而且材质根本不耐介质腐蚀，早就被腐蚀穿了。你说，这不是自欺欺人吗？安全附件是保命的最后一道防线，必须定期校验、定期更换，别省那点钱。

还有一个常见的坑：私自改造。有些企业为了扩大产量，在容器上随意开孔接管，或者增加加热、冷却盘管。不经原设计单位同意，也不做强度校核。这简直就是给容器“动手术不打麻药”。开孔削弱了筒体强度，补强算不对就是隐患。我见过一台老的发酵罐，因为要改搅拌，在封头上开了个大孔，结果运行一年，封头变形，焊缝开裂，菌种全废了。后来补强计算发现，开孔率远超标准允许。教训啊！任何涉及受压元件的改造，必须由有资质的设计单位和制造单位进行。

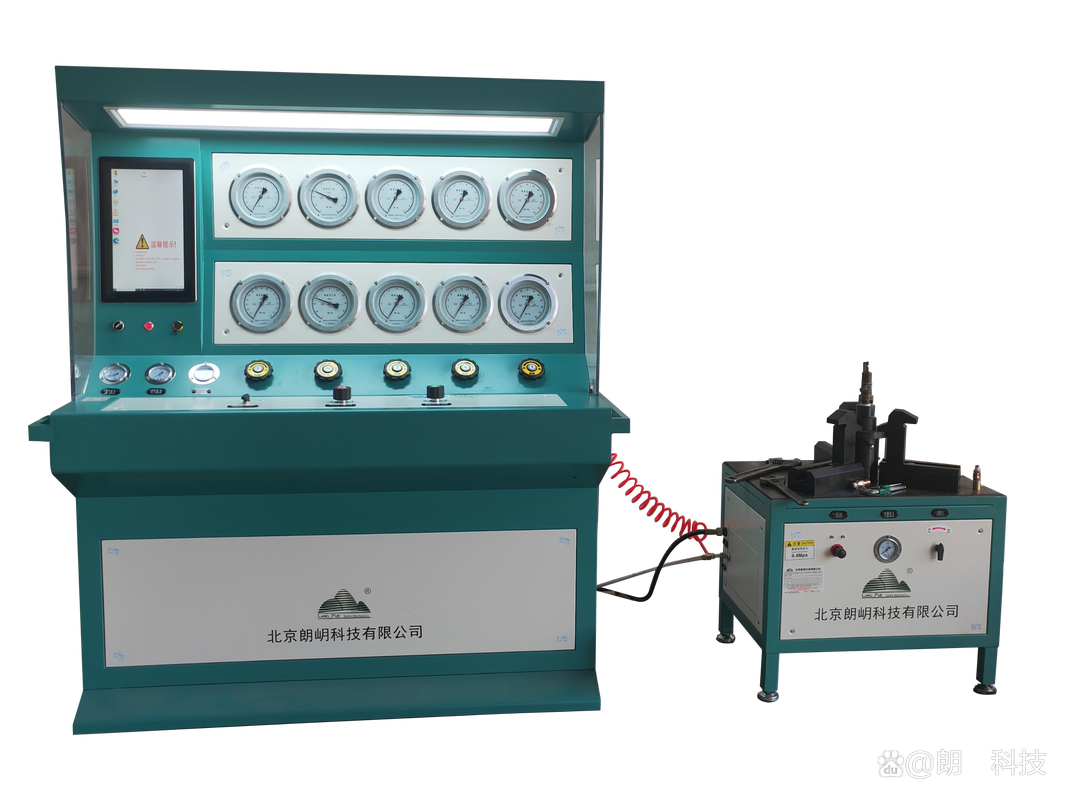

压力容器安全阀校验台现场校验

最近几年，新技术也带来些新思路。比如，基于风险的检验（RBI）在国内石化行业开始推行，通过对设备失效可能性和后果的综合评估，确定检验优先级和策略，挺科学的。还有带压堵漏技术，在特定条件下可以临时封堵泄漏，但绝不能永久性修复。我们厂用过一次，是高压蒸汽管线上的砂眼，用夹具注胶临时堵住了，撑到停车检修。但是人心啊，有些人用了这种临时手段，就不想根治了，那是要不得的。

移动式容器：奔跑在路上的“炸弹”更需谨慎

移动式容器：奔跑在路上的“炸弹”更需谨慎

相比固定式容器，移动容器（比如罐车、集装箱罐、气瓶）更让人捏把汗。它们在运输途中，经受颠簸、撞击，甚至交通事故，一旦发生泄漏，危害范围更大。这些年液化气槽车翻车泄漏的新闻没少见吧？还有那种小氧气瓶，夏天暴晒后安全阀起跳，砰一声，能把人魂吓飞。我有个同学在特检院，专做汽车罐车检验，他说他见过最夸张的案例：一辆液氨罐车的罐体安全阀与罐体连接焊缝因为常年振动，产生了疲劳裂纹，差点在高速上喷氨。后来发现，运输公司为了省钱，安全阀从来不换，校验也作假。

对于罐式集装箱（ISO Tank），虽然遵循国际标准，但也存在维护不当的问题。比如框架腐蚀、内容器钝化层破坏、卸料阀泄漏等。特别是装运过多种危险品的罐箱，如果清洗不彻底就换装不同性质的货物，可能引发化学反应，直接炸掉。2015年天津港爆炸，虽然不是罐箱直接引发，但也暴露了危险品储运的混乱。所以，移动容器的管理，更考验企业的安全意识和监管力度。 运输资质、押运员配备、GPS监控、定期检验，一样不能少。最近新出的《移动式压力容器安全技术监察规程》修订版，对罐箱和管束式容器提出了更细的要求，比如在线检验周期、气瓶信息化管理等。车在路上跑，安全无小事。

说到这里，想起一件事，挺有意思。前阵子参观一家外资工厂，他们的容器管理真让人佩服。每台设备有独立的数字档案，从设计文件、制造检验报告、安装记录、历次检测数据、维修记录，全部扫码可查。甚至还装了在线壁厚监测和振动传感器，数据实时上传，有异常自动报警。我们还在靠老师傅敲锤子听声，人家已经上云了。差距啊！不过话说回来，数字化是好，但基础管理跟不上，再炫的系统也白搭。 数据要真实、准确、及时，否则就是垃圾进垃圾出。

其实，容器这行当，说简单也简单，遵循规范，踏踏实实做；说难也难，因为每一处疏忽都可能致命。二十多年的经验，总结起来就一句话：敬畏每一道焊缝，尊重每一个数据，别闯“经验主义”的鬼门关。 唉，天快亮了，事故分析报告还得赶出来。这行，真是且干且珍惜！
