工业陶瓷？别急着划走。不是你家洗手池那种。我说的是那种能在1600℃面不改色、硬度仅次于金刚石的变态材料。上周去一个做半导体设备的朋友工厂，他拿起一个指甲盖大小的陶瓷吸盘，跟我说：“这东西，良率就靠它。”当时我就愣住了——一个陶瓷片？至于吗？

从粉到件：工艺有多疯

说实话，工业陶瓷的制造，跟玩泥巴完全两码事。首先得制粉——高纯超细粉体，纯度动不动99.99%以上，颗粒纳米级。你想想，一粒灰尘掉进去都可能报废。然后成型，干压、等静压、流延……各种方法。我见过最夸张的，用注塑成型做涡轮转子，模具精度±0.01mm。烧成更不用说了，气氛烧结、热等静压，温度曲线要精准得像外科手术。完了还得加工——因为烧结后会收缩变形，只能用金刚石磨具一点一点磨。一个复杂件，后加工成本能占一半。 问：工业陶瓷这么折腾，为啥不直接用金属？ 答：金属高温就软了，还容易腐蚀。陶瓷耐高温、耐磨损、绝缘、化学稳定。比如在半导体刻蚀设备里，等离子体环境下，金属零件没几天就挂了，陶瓷能撑几个月。而且，有些场景金属根本没法用，比如超高温炉的加热元件、绝缘件。不过陶瓷脆，一碰就可能裂，设计时要特别小心。 工业陶瓷精密加工车间金刚石磨削

半导体行业的“隐形器官”

半导体行业的“隐形器官” 如果你拆开一台刻蚀机，会看到一堆陶瓷件：静电卡盘、聚焦环、喷嘴、腔体衬里……这些部件，几乎被日本京瓷、CoorsTek垄断。一颗静电卡盘，巴掌大，卖上万美金。国内现在也在追赶，比如中材高新、国瓷材料。但说实话，原料粉体这块，高纯氧化铝粉还得大量进口。❗痛点就在这儿。 我记得前年去深圳一家半导体设备商，他们急得跳脚，因为卡盘交货期8个月，产线快停了。后来临时找了国内替代，测试时片子碎了好几次，最后不得不改设计。这事儿说明，陶瓷部件不是“做个形状就行”，它跟整个工艺参数强耦合，热膨胀系数、介电常数、表面电阻……差一点都不行。 问：日常能接触到的工业陶瓷产品有哪些？ 答：太多了。比如你的手机里，MLCC（多层陶瓷电容）就是用陶瓷介质做的，一部手机几百颗；汽车的氧传感器、火花塞绝缘体；医疗上的人造髋关节上的陶瓷球头；甚至电动牙刷里的压电陶瓷。不过这些都算“先进陶瓷”范畴，技术壁垒极高。 关键一点：工业陶瓷选型，必须考虑服役环境。高温下有蠕变，热震会炸裂，不同气氛下化学稳定性不同。我见过最冤的是，一个高温炉用了氧化铝陶瓷管，结果在还原气氛下，铝被还原，管子黑了，强度也没了。

入行选型的那些坑

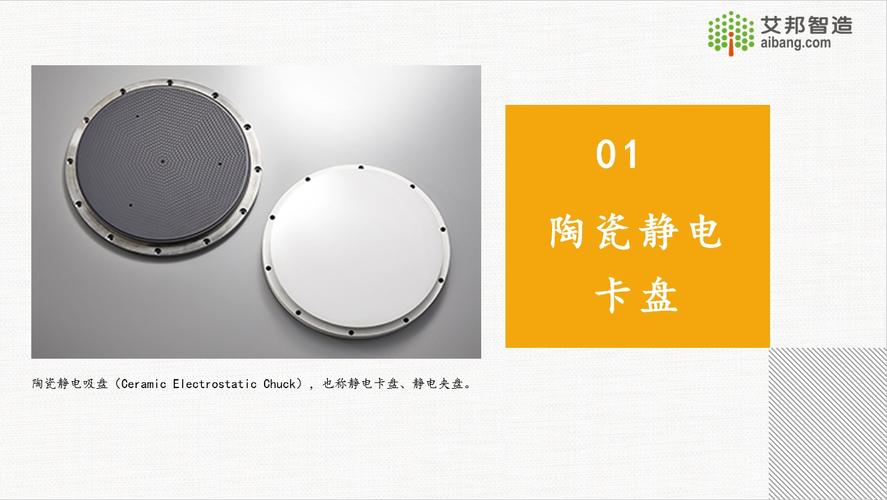

别被漂亮的数据手册忽悠。实测！必须实测！陶瓷的强度跟尺寸、表面状态强相关。理论上弯曲强度400MPa，实际样品可能200都不到，因为内部微裂纹。还有，千万别忽略连接问题。陶瓷怎么跟金属封接？钎焊、活性金属焊接、机械过盈……每种方式都有坑。我当年做真空器件，陶瓷-金属封接漏气，查了整三天，最后发现是镍层氧化了。💡教训啊。 另外，成本控制这块，尽量用近净成型，减少后加工。如果量不大，3D打印陶瓷现在也还行，光固化陶瓷浆料，不过精度和强度还比不上传统工艺。 半导体设备用陶瓷静电卡盘（ESC） 说实话，这个行业圈子很小，真正懂陶瓷的人，都在各个研究院、大企业的研发部。我们这些搞制造的，很多时候就是靠着经验，边试错边学习。陶瓷，水很深，但也充满机会。毕竟，越是难啃的骨头，利润越高。 问：工业陶瓷的未来趋势是什么？ 答：个人观察，一个是纳米陶瓷，强度韧性突破；另一个是陶瓷基复合材料，比如SiC/SiC，在航空发动机上已经用了。还有透明陶瓷，用于激光、装甲窗口。但是基础粉体、烧结工艺这些，还得砸钱搞研发。国内缺的不是市场，是沉淀。 好了，今天就聊这么多。陶瓷，真不是你以为的那个陶瓷。它是现代工业的基石，却又低调得不像话。下次看到那个白色的不起眼零件，多几分敬意吧。
