说实话，上周去一家做钣金喷涂的厂子，客户指着那一批起泡的工件问我——“李工，能不能用最简单的话告诉我，这到底哪一步出的幺蛾子？” 我蹲下来看了一眼，没急着回答。 心里却已经在翻江倒海：又是前处理……这行业里多少喷涂缺陷，其实都死在没好好脱脂磷化上。 但现实是，大家都盯着喷涂参数，却没人愿意在清洗槽那里多站一分钟。 可悲吧？

前处理：被嫌弃的“幕后英雄”

我常常跟团队说，喷涂就像化妆——底子烂了，粉底液再贵也白搭。表面残留油污、锈迹、氧化皮，这些东西不清理干净，涂层附着力直接归零。 你喷得再匀、再厚，三个月后脱层、起泡，客户骂的是整体质量，才不会管你前处理有没有偷懒。 磷化膜质量是另一个坑。有些厂子为了省水，磷化液半年不换，P比都飘到天上去了，膜重不均匀得像月球表面。 记住，一道合格的磷化膜，不仅提供锚定效果，还隔断了基材和涂层的电化学腐蚀通路。省这点药剂钱，返工成本十倍不止。 钣金件喷涂前磷化处理生产线 小窍门：用纯水洗做最后一道漂洗！我见过太多喷房，就那点硬度离子，带着盐分进烘道，一加热，涂层底下全是微气泡。 别不信，回头你拿放大镜看你那起泡的返工件，十有八九是这个原因。

喷涂机器人：路径规划里有鬼

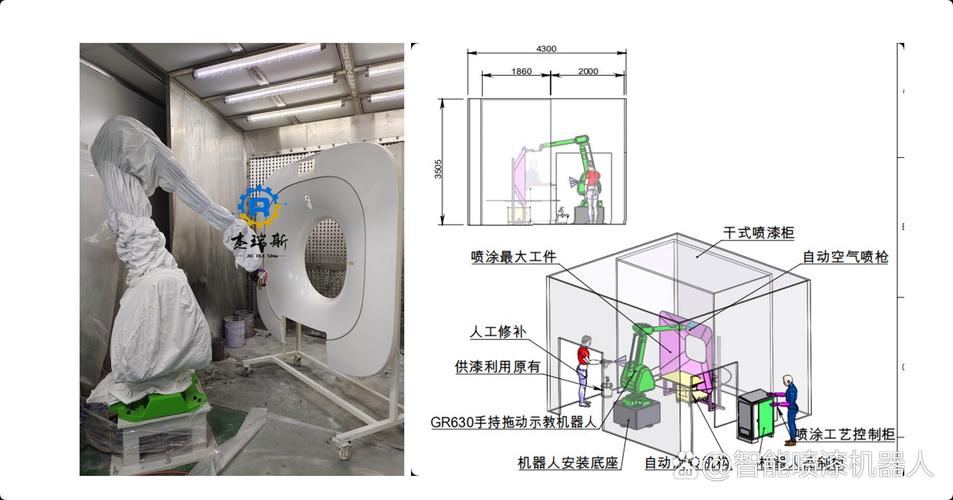

现在谁家上自动线不是用喷涂机器人？但机器人听话是听话，傻也是真傻。你给的轨迹，它机械执行，哪怕撞机都不带犹豫的。 上个月调试一套六轴臂，喷涂大型变压器外壳。按常规的之字形路径，结果内角区域膜厚严重不足，外角却流挂得一塌糊涂。 为啥？机器人恒定距离设定，但工件曲面变化，枪距实际忽大忽小。 后来改了参数——在转角处放慢TCP速度，同时稍微倾斜喷枪角度，才算解决。 这就是书上不会教你的“手感”。 静电喷涂的黄金法则：别盲目追求高电压！电压太高，法拉第笼效应加剧，凹槽内反而上粉困难。我一般先测粉体电阻率，然后逐步降压，直到找到那个“甜点”——既不多耗粉，又能让粉末乖乖钻进缝隙。 机器人静电粉末喷涂死角问题调试 💡 一个反直觉的操作：对于复杂工件，有时候刻意降低一次上粉率，分两次喷，膜厚均匀性反而更好。 别笑，试过的人都说真香。

固化温度曲线：不是玄学，是科学

固化温度曲线：不是玄学，是科学 粉末喷涂的固化阶段，简直就是工艺工程师的噩梦。温控探头不准、烘道风速不均、工件壁厚差异大…… 任何一点波动，都可能让固化度过山车。 我见过最离谱的案例：同一炉出来的产品，一边测试附着力杠杠的，另一边一划格涂层整片剥离。 查了才发现，烘道中部循环风机坏了，局部温度低了20度，而热电偶恰恰装在热区。 这就是典型的“我觉得温度够了”综合症。 【问：粉末固化是不是温度越高越好？】 答：大错特错！粉末涂料有特定的固化窗口，通常厂家会给出一个“温度/时间”曲线。温度过高，涂膜反而会发脆、变色，甚至热降解，耐候性直线下降。必须用炉温跟踪仪实测工件本身的温度曲线，而不是看炉温显示。 【问：液态漆喷涂，出现“橘皮”怎么破？】 答：橘皮的原因很多，但最常见就是溶剂挥发太快或者雾化空气不足。先从稀释剂下手，调慢干一点的；然后检查喷枪雾化压力和扇形宽度。还不行？测下涂料粘度，可能施工粘度过高，流平时间不够就进烘箱了。别一上来就乱调参数，按三要素排查：粘度、雾化、挥发速率。 红外固化最近挺火，升温快，但对深色和浅色工件的吸热差异极大，搞不好就色差。我的建议是：混线生产别轻易上纯红外，要么就用红外+热风复合，能平衡效率和均匀性。 还有个冷知识：喷漆室温湿度，南方梅雨季和北方冬天，你的溶剂配方需要微调。 别拿同一套参数从年初用到年尾，车间里挂个温湿度计又不贵！❗ 最后啰嗦一句——喷涂这活，七分靠管理，三分靠技术。 工艺文件再漂亮，执行打折扣，全白搭。 多去现场转转，闻闻味道，听听声音，机器不会骗人，但仪表盘会。 好了，今天就聊这么多。 下次再遇到莫名其妙的喷涂缺陷，不妨倒推三步：前处理干没干？轨迹对没对？温度准不准？ 可能答案就在你眼前。
