上周半夜三点，产线突然停机。PLC通讯中断，伺服驱动报警。一群人拆设备，测线缆，最后发现——一个M12连接器针脚氧化，信号时断时续。换了一个，好了。就这个塑料玩意儿，成本不到二十块，停产两小时损失好几万。说实话，搞工控这么多年，连接器出问题的频率高得离谱，但就是没几个人真正重视它。

脏污的工业连接器针脚微距特写

很多人觉得，连接器嘛，不就是个插头插座？能插上能用就行。这种想法——大错特错。

连接器不是插头那么简单

连接器不是插头那么简单

一个合格的工业连接器，要在振动、油污、高温、潮湿环境下保证毫伏级信号的稳定传输，还要扛住几千伏的瞬时浪涌。它里面涉及接触力学、电镀工艺、材料老化、电磁兼容……随便一个环节没搞好，等着你的就是随机偶发故障，查到你怀疑人生。

我见过最惨的案例：某自动化产线，所有IO模块和传感器都通过重载连接器汇流。为了省成本，采购选了镀银端子，结果车间有硫化气体，半年后银层发黑，接触电阻飙升，模拟量信号漂到姥姥家。最后全部更换镀金端子，费用是原来的三倍。早干嘛去了？

还有一次去客户现场，设备通信时好时坏，怀疑是连接器问题。把所有RJ45头重做，还是掉线。最后拿放大镜看母座，发现有一根针退针了，居然缩回去0.5毫米，插上时刚好碰到，机械振动一摇就断开。这种鬼问题，查了整整两天。所以，选连接器看接触件固定机构牢不牢，会不会退针？很多便宜货根本没倒刺或卡扣，一推就退。

选型时漏掉这几点，迟早要返工

选连接器，数据手册上的额定电流、电压只是基础。很多工程师只看这两项，然后就在TB上找便宜的代用——不出问题才怪。

1. 降额使用是铁律
额定10A？长期通8A以上就得盯着温度。尤其多芯连接器，所有芯同时满负荷时，温升会叠加。某品牌重载连接器标称16A，我们实测24芯全通14A，外壳温度直接85度。你说咋整？要么降额，要么强制散热。

2. 接触电阻不是一劳永逸
新的时候5毫欧，插拔两百次后可能变成20毫欧。如果你的电源回路经过连接器，这压降就会让末端设备电压不足。别问我是怎么知道的——烧过五台伺服驱动器才学乖。

3. 外壳防护等级不是全部
IP68防水，但防不防高压水枪冲洗？密封圈耐不耐清洗剂？我们有个食品厂客户，用IP69K的M12连接器，结果天天用碱性泡沫清洗，橡胶密封圈半年就溶胀了，水照样进去。后来换了氟橡胶圈才搞定。

问：连接器选型时，额定电流要留多大余量？

答：实在话，看工况。如果连接器在控制柜里，环境温度不高，插拔次数少，留20%够了。但如果靠近加热器或电机，或者多芯密集，建议至少留40%。电流大还要考虑线径匹配，端子能不能压接？别光看连接器参数，整个回路一起算。而且注意，有些劣质连接器虚标严重，标10A实际过8A就烫手。所以最好实测温升，或者认准UL/EAC等认证。

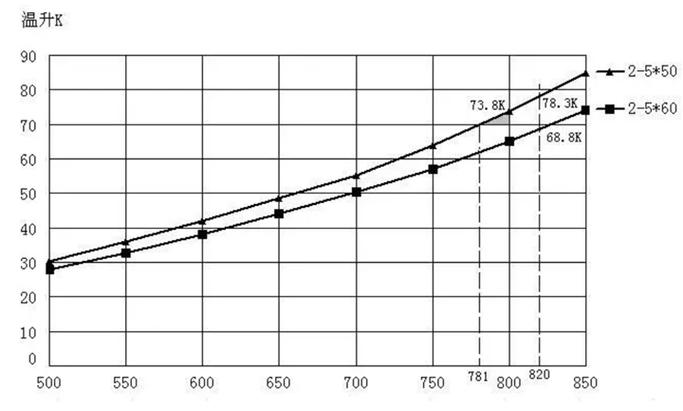

连接器选型电流温度曲线图表

现场接线那些血泪教训

选对连接器只是第一步，接不好一样完蛋。螺丝端子拧多紧？压接工具用对没？屏蔽层处理得当吗？这些细节，教科书上很少讲透。

比如屏蔽连接。很多干扰问题，最终发现是连接器的屏蔽层没360度环接。只是把屏蔽网扭成辫子焊到某个脚——那和没接差不多。高频干扰照样长驱直入。正确的做法是用金属壳体压接屏蔽网，形成完整法拉第笼。但很多安装工连屏蔽网留多长都不知道，现场能塞进去就行。

再比如灌胶连接器。有些地方要做防爆密封，必须灌环氧胶。胶水混合不均匀，灌进去有气泡，等于白做。我们吃过亏：防爆区域的一个连接器，因为胶没灌满，可燃气体渗进去，虽然没爆，但检测仪发现浓度高得吓人，差点停产整改。

问：现场接线时，压接和焊接到底哪个可靠？

答：这争论了二十年。我个人倾向压接，特别是在振动环境。合格的压接是冷焊，分子结合，寿命长。但前提是工具要对，压线钳必须和端子品牌匹配，定期校准。很多时候工人拿个水口钳胡乱一夹，那叫压接？就是物理挤压，迟早松脱。焊接呢，焊点脆，振动下可能开裂，多股线容易虚焊。不过优点是一体成型，适合空间极小的地方。我们一般要求带应力释放，焊接完点胶固定。反正记住：工艺可靠前，先确保人可靠。

环境适应性不是纸上谈兵

环境适应性不是纸上谈兵

环境因素这块，除了IP等级，还要看盐雾测试、二氧化硫测试、温湿度循环。如果是海上风电，连接器得抗盐雾腐蚀。若是高铁，得抗强振和温度冲击。不是说选个工业级就万事大吉。我们给一个项目选了号称-40到125℃的连接器，结果出厂测试-30℃就脆了，后来发现供应商偷工减料，塑料用了回收料。你说气不气？

连接器的未来：更小、更智能、更抗造

现在设备越来越小，信号速率越来越高。以前24V IO信号，随便接都通。现在千兆以太网、IO-Link、甚至单对以太网(SPE)，连接器得有阻抗控制、串扰抑制。比如M8 D编码的以太网连接器，走线稍微不注意，信号眼图就闭合了。

还有预测性维护。已经有厂商在连接器里集成微传感器，监测温度、振动、插拔次数，数据上云端。哪天某个连接器触点温度异常，系统自动报警：“嘿，3号柜第四个重载连接器该换了”。这才是工业4.0该有的样子，而不是出了事再火急火燎。

材料和工艺也在进步。以前镀金厚度0.4微米就觉得厚了，现在恶劣环境要1.27微米甚至更厚。还有纳米涂层，憎油憎水，自清洁——用在食品、化工太合适了。不过价格也美丽，一个连接器顶普通的好几个。

说实话，选连接器就像选搭档，得知道它要面对什么。别只盯着单价。产能、可靠性、寿命周期成本，这才该是决策的逻辑。最后分享个心得：备件库里常用连接器多备几个，别等到停产才发现独苗供货商放假了——这话说着简单，做到的没几个。
