高温合金，真是个烧钱又烧脑的玩意儿。去年在某个航发研讨会上，一堆人围着台子争论镍基好还是钴基好，那场面——就差动手了。其实想想也正常，航空发动机燃烧室温度早突破1600℃，涡轮叶片在1300℃下还得扛住上百兆帕的离心应力，这要求，苛刻得离谱。

镍基高温合金现在稳稳占据70%以上的市场份额，IN718、Waspaloy这些老牌号几乎成了行业口头禅。但钴基就甘心当配角？不是我瞎说，某些环境下钴基的表现真能把镍基按在地上摩擦。

为什么镍基成了主流？

简单粗暴的理由：γ‘相强化。Ni₃(Al,Ti)这玩意儿在高温下异常稳定，能长期维持共格析出，直接把持久强度拉高一个档次。你看IN718，650℃下屈服强度还能有1000MPa以上，谁顶得住？不过话说回来，镍基合金的加工窗口窄得像刀锋，热变形稍微控不好，晶粒粗大、混晶就来搞事。

对了，增材制造现在火得一塌糊涂。去年国内几家厂子用激光选区熔化（SLM）打印镍基高温合金，比如GH3536，致密度干到99.9%，但裂纹敏感性——唉，至今还是噩梦。有些工艺师调参调到凌晨三点，第二天一看金相，满屏微裂纹，当场崩溃。

航空航天高温合金涡轮叶片激光增材制造

不过，镍基的抗氧化、抗腐蚀能力也有软肋。含硫、含钒的燃油一烧，热腐蚀就能把表面涂层扒层皮。所以很多燃机叶片得额外搞MCrAlY涂层，又贵又耗时。

钴基的逆袭机会

钴基的逆袭机会

钴基高温合金，像Stellite 21、Haynes 188，最大的卖点是抗热腐蚀和焊接性。说实话，很多新手工程师以为钴基只是耐热钢的变种——大错特错！钴基没有γ‘相，主要靠碳化物强化，M₆C、M₂₃C₆在晶界上一分布，高温硬度不输镍基，而且到了900℃以上，钴基的强度衰减比镍基慢得多。最有意思的是，钴基合金的热膨胀系数普遍较低，和陶瓷涂层匹配度高，叶片寿命一下子上去了。

缺点也很扎心。密度大，通常8.5-9.5 g/cm³，比镍基重10%左右，这在航空上就是要命的重量成本。而且钴这玩意儿价格波动离谱，刚果（金）一闹政治风波，金川的报价一天跳三个台阶，采购经理天天吃速效救心丸。

最近有个很有意思的动向：高熵合金开始搅局。CoCrFeNi基体系里掺杂Al、Ti，形成多相结构，室温塑性居然能和镍基掰手腕。去年《Nature》上那篇关于增材制造CoCrNi中熵合金的文章，抗拉强度1.3GPa，延伸率还有20%，看得我差点把咖啡喷屏幕上。

QA：刀尖上的选择

问：我们是个小厂，做工业燃气轮机热端部件，到底该选镍基还是钴基？成本顶不住啊。

答：看工况。燃机不像航发那样拼命减重，如果燃料含硫量高、温度在800-1000℃之间蹦跶，钴基绝对首选——热腐蚀环境下镍基要是不打贵得离谱的涂层，半年就能蚀得亲妈都认不出来。钴基虽然材料成本高，但寿命长、维护少，全生命周期算下来可能更划算。不过你要是做航发旋转件，别犹豫，老老实实上镍基，强度重量比摆在那。

问：都说增材制造能省料，但高温合金打印完内部缺陷太多，有没有切实可行的后处理方案？

答：热等静压（HIP）是标配，别省这笔钱！1180-1200℃、150MPa保压三四个小时，绝大部分微孔都能闭合。然后必须固溶+时效——很多人以为SLM出来的显微组织均匀就不做热处理，结果持久寿命连锻件一半都不到，哭都来不及。还有个狠招，超声冲击处理表面残余应力，疲劳强度提升20%不止，就是设备投入肉疼。

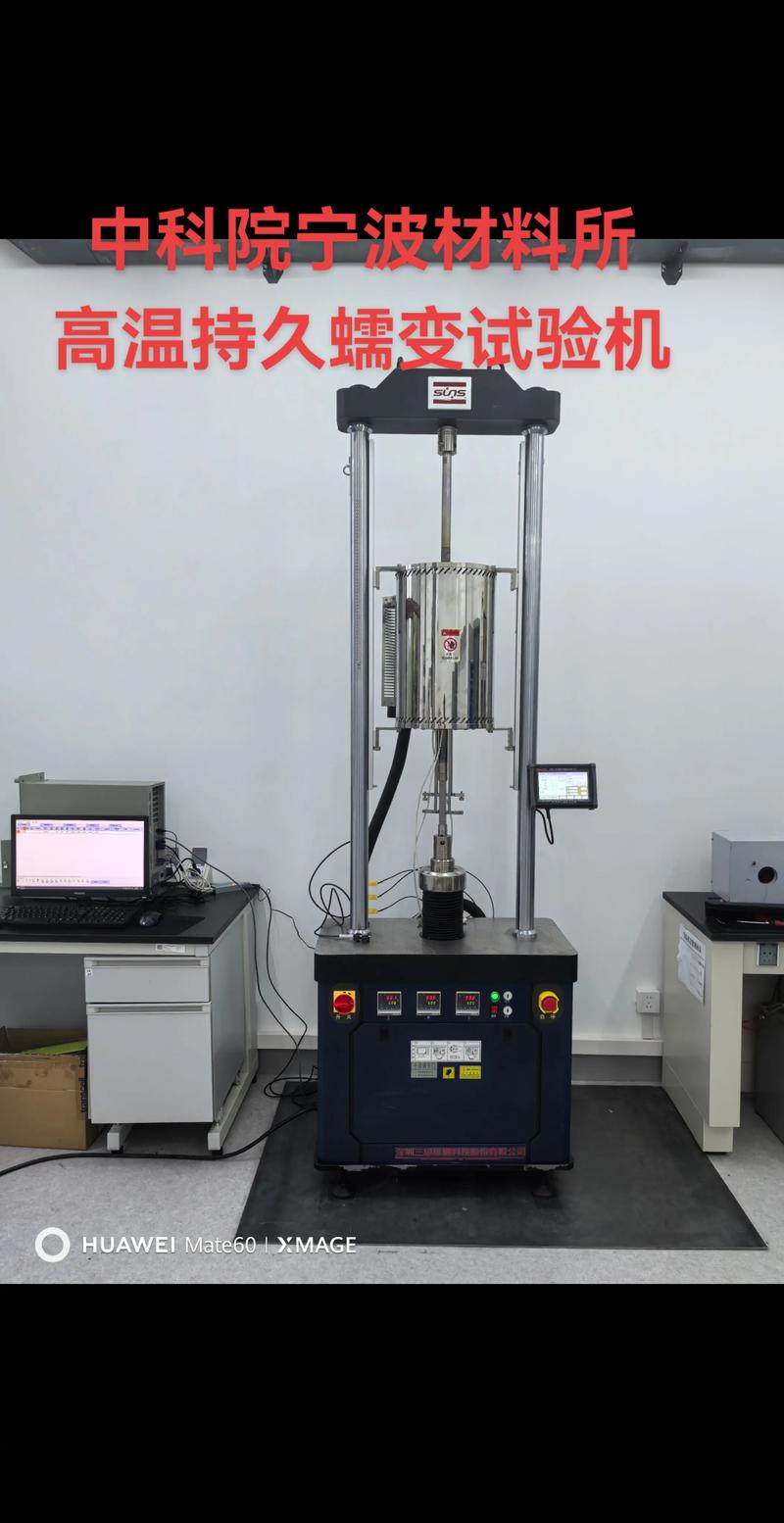

金属材料高温蠕变试验机

写到这里突然想起，上个月某涡轮盘锻件厂的技术总工跟我吐槽：现在搞材料的年轻人，一开口就是机器学习、合金设计平台，结果连三元相图都画不利索。科技进步当然好，但传统冶金功底扔不得啊，对吧。

最后说个冷门却巨实用的事儿：粉末冶金镍基高温合金的夹杂物控制。国内某些厂子用PREP制粉，非金属夹杂物能控制在10μm以下，但氧含量波动大，导致后续HIP态材料晶界析出M₂₃C₆时偶有脆性。怎么办？强化真空脱气，熔体过热处理多保持半小时，效果立竿见影。别问我怎么知道的，都是半夜盯炉子盯出来的经验。

总之，镍基和钴基不是谁替代谁的问题。依我看，未来十年会是镍基主导旋转件、钴基覆盖非旋转热端件，中间插一脚3D打印的高熵合金，这格局才有意思。至于怎么选——拿工况数据说话，别拍脑袋。这行当，试错的代价高到能让一家公司直接断气。
