上周在展会上看到一台八激光的SLM设备，标称打印速度比三年前快了五倍。说实话，我当时第一反应不是兴奋，而是——真的有人敢用这玩意打承力件吗？然后和几个同行聊了一圈，发现大家心态都差不多：又爱又怕。 这几年3D打印的风头，太盛了。媒体漫天吹，资本追着投，好像明天就能颠覆制造业。可真正扎在工厂里的人都知道，从打印一个漂亮的样件到稳定生产一个能装机的零件，这中间隔着一条鸿沟，深不见底。

激光越多，问题越妖

去年我们评估了一台四激光设备，打出来的钛合金拉伸件数据漂亮得不行。结果一轮到打带复杂内流道的壳体——塌角、挂渣、微裂纹，全来了。排查了三个月，最后发现是两台激光拼接区的热场不均匀，导致局部残余应力爆表。厂家说软件升级能解决，升完级，拼接区好了，非拼接区又出幺蛾子。多激光不是简单的1+1=2，扫描策略、搭接率、延迟校准，每动一个参数都可能触发蝴蝶效应。我认识一个老工艺员，搞了二十年SLM，他私下跟我说：“现在这帮新入行的，被高速打印的概念洗脑了，上来就调最高功率、最快扫描速度，烧出来的件跟蜂窝煤似的，还怪设备不行。”💡 多激光SLM金属3D打印过程热场分布 话又说回来，国产设备这几年的进步确实不能抹杀——至少价格屠夫当得称职。进口设备动不动千万级，国产直接腰斩，逼得那些高高在上的品牌也不得不低头。但稳定性……唉，懂的都懂。我经手的几个大项目，最后还是捏着鼻子选了EOS的M400-4，虽然交期长、服务贵，可至少打一百件能保证九十五件一致。有些钱，省不下。

材料与后处理：沉默的成本杀手

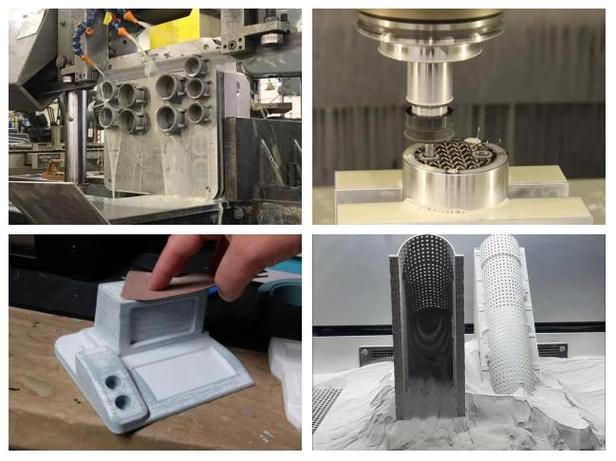

很多人只盯着设备单价，却不知道粉末和后处理才是吞金兽。高品质球形钛粉，一公斤三四千算友情价；打印完成后的线切割、去支撑、热等静压、固溶时效、精加工——这些工序的成本加起来往往超过打印本身。有一次我们接了一个航空支架的急单，打印只用了两天，后处理折腾了两周，还报废了两个件，就因为去支撑时轻微变形。 金属3D打印后处理热等静压设备工艺 更坑的是粉末循环。厂家宣传粉末可回收多少次多少次，但实际呢？回收五次以后，氧含量蹭蹭涨，卫星球、空心粉比例上升，铺粉均匀性变差。我们测过一批回收八次的IN718粉末，打印件致密度直接从99.9%掉到98%以下。❗你说能用？航空件谁敢用。 问：现在3D打印成本降了多少？能跟传统铸造扳手腕了吗？ 答：看你怎么比。单件原型件，确实便宜了——以前开模具几万块，现在几千块打出来。但量产的话，除非你量特别小、结构特别复杂，否则铸造的成本优势还是碾压。比如我们一个铝合金壳体，铸造模具费五万，单件成本两百；用SLM打，成品率算上后处理，单件成本八百往上，还没算热处理和检测。不过，如果这个壳体内部有随形冷却流道，传统工艺做不出来，那3D打印就是刚需，贵也得用。这玩意根本不是替代，是补充。

那些赚到钱的人，到底做对了什么？

那些赚到钱的人，到底做对了什么？ 我观察下来，真正靠金属3D打印盈利的，不是设备商，不是材料商，也不是大喊工业4.0的解决方案公司——是用它解决痛点的人。比如医疗骨科，打印个性化髋臼杯，手术量不大但利润高得吓人；再比如航空发动机燃油喷嘴，传统工艺要焊接十几个零件，打印一体成型，省了重量、降了泄漏风险，GE那款喷嘴一年就是几十万个。还有模具行业，随形水道带来的注塑周期缩短30%，客户抢着买单。这些领域有个共同特点：对性能或效率的提升，远超过成本增加。 问：小批量生产用3D打印划算吗？设备摊销怎么算？ 答：这要算总账。假设你一台设备五百万，五年摊销，一天开机成本就好几千。如果只打小件，利用率不高，亏死你。但如果你专门做高附加值的小批量——比如赛车的铝镁合金支架，传统工艺做五十个，模具费加加工费可能要二十万，周期一个月。用SLM，打印加后处理，一周交付，单价三千，总成本十五万。客户还觉得你速度快，下次还找你。所以要选对场景，别和冲压拼价格。

冷静，别被大词忽悠

冷静，别被大词忽悠 我见过最离谱的宣传——某创业公司声称他们的桌面金属打印机可以取代压铸。简直胡说八道。压铸的效率和成本，是增材制造能比的吗？更别提粘结剂喷射金属打印，虽然速度快，可脱脂烧结后的收缩变形、强度下降问题还没完全解决，就敢喊“批量生产降维打击”。这些年被概念拍死在沙滩上的，还少吗？🛑 还有所谓“云打印”、“人工智能工艺参数优化”，多数是噱头。AI优化参数的前提是你有海量有效数据，可大多数工厂连工艺日志都记得稀里糊涂，拿什么训练模型？最终还得靠老师傅的经验和试错。有一次设备厂工程师远程指导我们调参数，吹得天花乱坠，结果连我们刮刀磨损状态都没摸清，试打了三天全报废。从那以后，我再也不信什么一键打印。 3D打印是个好工具，但它需要敬畏——对材料、对工艺、对物理规律的敬畏。别指望它能一夜颠覆传统制造，踏踏实实研究具体应用、吃透全流程，才是正道。毕竟，神话讲得再好，落地时脚踩的，还是车间里那片沾满粉末的铁地板。
