干了二十多年机械装配，最怕听到的一句话就是——‘扭矩扳手咔哒了，肯定没问题！’每次看到年轻工程师这么笃定，我都想拉他去拆几个服役半年就松掉的螺栓。说实话，紧固这活儿，水太深。不是拧紧就完事，背后是材料、摩擦、振动、温度一堆变量在较劲。

上周去一家风电齿轮箱厂做失效分析，M36的高强度螺栓，扭矩法拧紧，设计要求预紧力180kN，结果实测只有一半——螺栓头下面已经压溃，垫圈形变了都没人注意。这就是只认扳手读数的后果。❗

扭矩 vs 预紧力：那个被九成人忽视的黑洞

扭矩扳手显示的数值，充其量只能叫‘施加扭矩’，它和真正的紧固目标——预紧力——还隔着十万八千里。二者关系大概是这样：

T = K * d * F
其中 T 是扭矩，d 是公称直径，F 是预紧力，K 就是那个搞死人的摩擦系数。这个K，取决于螺纹副、支撑面的润滑状态——干装还是涂了二硫化钼？镀层有没有划伤？甚至车间湿度都能影响。一次我实测同规格螺栓，抹了点螺纹胶，K值直接从0.15蹦到0.22，预紧力因此暴跌30%！你说，光盯着扳手咔哒响有什么用？

扭矩扳手拧紧风力发电机法兰螺栓

所以，凡是死抱扭矩值不放的，迟早被现实打脸。✅ 真正的紧固控制，必须直接或间接测预紧力。比如超声波测量螺栓伸长，或者更常用的扭矩-转角法——先贴紧再转角度，平滑地跨过那坑人的静摩擦区。

不过话说回来，转角法也不是万能药。有次给液压缸装端盖，螺纹孔里不干净，转角到一半，扭矩曲线突然往上疯跑……幸亏拧紧枪带监控，赶紧停机查，发现孔底有切屑。要是用普通扳手硬拧，要么螺栓断里面，要么残留巨大内应力，迟早断裂。

防松，不能只靠弹簧垫圈！——我的失败案例

提起防松，很多人第一反应：上弹簧垫圈啊！再不行，打螺纹胶。唉，弹簧垫圈这个‘老古董’，技术上早该被淘汰了。他主要靠自身弹力顶住螺母，但现代连接件承受剧烈振动时，那点弹力分分钟被振没，反而形成间隙，加速松动。德国工程师早就做了大量对比试验，弹簧垫圈防松效果排在末尾。

那什么可靠？💰 得分场景。高温环境，比如发动机排气管的紧固件，优选全金属锁紧螺母（锥形压紧或月牙槽螺母），利用结构变形咬合；精密仪器怕污染，用尼龙嵌体锁紧螺母，不过注意温度别超120°C；最不济，液体螺纹锁固剂（厌氧胶）的通用性很强，但一定要选对粘度，还要等初固，有些产线为了赶节拍，没固化就上检测，结果全是伪力矩。

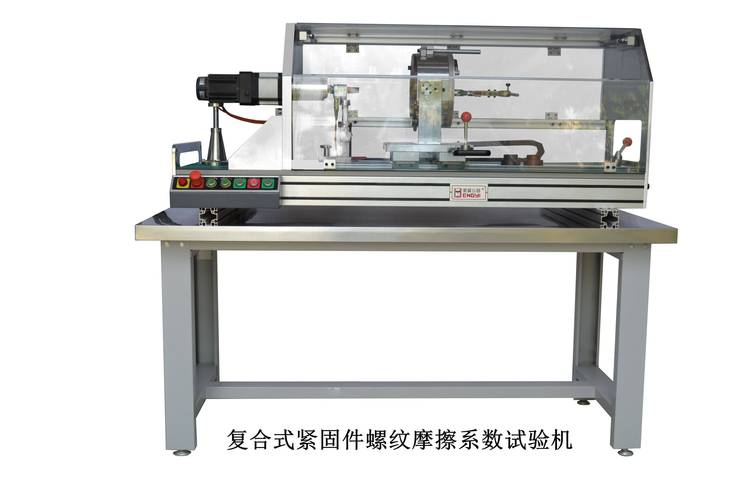

机械设备螺栓防松对比试验台

还有个狠招——楔形防松垫圈，两片一组，有放射状锯齿，只有通过拧紧才能松开。几年前在高铁转向架上推广，效果极好，但成本高，而且安装时那‘嘎嘣’一声咬合，新手总以为拧坏了，哈哈。

资深检验员的QA现场

问：我经常遇到M12以下的螺栓扭矩法拧紧，怎么保证预紧力合格率？扭矩设定明明都准的。

答：小螺栓扭矩法天生不准，摩擦占比太大了。建议改用屈服点控制拧紧法，或者干脆用扭矩-角度法，并做工艺验证。必要时直接测残余预紧力，抽查拧出扭矩。还有个细节常被忽略：垫片压扁变形后，扭矩会松弛，有些规范要求拧紧后保载10秒再检查。你试试看，会有惊喜。

问：我们设备上的紧固件老在风载下松动，打胶了也没用，咋整？

答：首先确认是不是真的松动——也可能是接触面微动磨损导致预紧力下降。这点很关键！然后看横向振动试验曲线，你用的胶可能不适合这种振动方向。试试楔形垫圈，或者考虑改变结构：加开口销、串联钢丝，甚至改用法兰面螺栓增大接触面积。另外，检查螺栓疲劳设计，有时候不是松动，是直接断了。

还有啊，好多松动问题根源在设计。比如长夹紧长度配合弹性螺栓，预紧力衰减就慢。这些基础的东西，现在反而不被重视。

未来已来：数字化拧紧与在线监测

传统紧固工艺像黑箱，拧完就只能祈祷。现在智能拧紧系统能记录每一颗螺栓的扭矩-角度曲线，实时对比标准包络线，秒级报警。我在一家电机制造厂见过，拧紧枪连MES，每个螺栓的参数都存进数据库，十年后还能追溯。💡 更狠的是超声波预紧力测试仪，拧完后直接贴探头测声弹效应，算出预紧力，精度±2%。以前这些高大上技术只在航空、核电用，现在越来越多的汽车、风力发电厂开始普及，成本下来不少。

不过，工具再智能，也怕缺心眼。见过操作工把拧紧程序选错，把全厂拧紧数据弄乱，质检花了三天才揪出来。所以，制度建设也得跟上，执行到位。

说了这么多，无非想强调：紧固两个字，远不止拧个螺丝。它是材料、力学、摩擦学和现场工艺的复杂结合。下次再看到有人咔哒一拧就自信离开，记得拉住他，聊五分钟扭矩系数。这行业，敬畏心比技术更重要。
