做工业水处理快十年了。真的，很多时候你以为自己在搞技术，其实是在和“意外”搏命——昨天刚调好的药剂方案，今天浓缩倍数一波动，全都白搭…… 特别是在循环冷却水这块儿。说实话，这是我最头疼也是最有心得的地方。

80%的工厂根本不会“真正”处理循环水。 他们加点阻垢剂、杀菌灭藻，就觉得自己万事大吉了。等换热器温差上来了，才急吼吼找我们。记得2019年山东一家化工厂，循环水量3000m³/h，系统运行半年，压缩机换热器打开了——啧，全是白花花硬垢。敲都敲不下来。最后高压水枪加酸洗，整了三天。😖

结垢，真不只是钙镁的事儿

很多人以为，硬度控制住就没事了。天真。循环水会浓缩，水里硅、铁、悬浮物，哪个不是潜在的垢源？尤其硅垢，一旦形成，比碳酸钙还难搞。有一次客户用地下水，原水二氧化硅60mg/L，结果浓缩4倍时没控制好，二氧化硅析出形成致密垢，硬得像陶瓷。我们拿回来做XRD，是典型的镁硅酸盐。最终被迫停车化学清洗——损失几十万。所以现在我看水质报告，硅含量一定标红。👀

工业循环水硅垢实物照片

关键是控制好饱和指数，LSI或者RSI，但更要命的是分散剂的选择。三年前我们做了一个对比实验，对于高硅水，选用含磺酸盐共聚物的分散剂，比纯聚羧酸类的效果好得多，阻垢率相差近20%。这坑我们踩过，后来直接成了方案设计的“保留节目”。

腐蚀，往往比垢更致命

腐蚀，往往比垢更致命

说到腐蚀，血泪更多。有水处理同行说，结垢只是慢性病，腐蚀是癌症。金属腐蚀穿孔，有时就是几天的事。记得冬天有一回，系统停机排水没吹干，留下了死水区，结果不锈钢法兰在焊缝处开始缝隙腐蚀，两星期后开工，跑冒滴漏吓死人。💣 老板当场就问：“你们不是加缓蚀剂了吗？” 我无言以对——缓蚀剂保护的是全面腐蚀，缝隙腐蚀要额外考虑呀。

缓蚀剂更是门玄学。磷系缓蚀剂怕高硬高碱，锌盐容易沉淀，钼酸盐贵得要死，铜缓蚀剂 TTA 消耗又快。现在很多环保地区限制磷排放，我们又转做无磷方案，用上了聚合物加锌的复配——但还是那句，在线监控跟不上，一切都是瞎扯。

问答：为什么加了药还结垢？

问：我们循环水系统药剂投加量很足，每天分析室都取样测总磷，在控制范围内，结果半年打开换热器还是看到垢，怎么回事？

答：这是我被问得最多的问题。八成是浓缩倍数控制失效。你只看药剂残余，可能总磷不低，但钙硬度已经超标，或者pH值因为加药或工艺泄漏骤变，导致局部析晶。还有个隐蔽杀手：旁滤量不足。悬浮物太高，药剂分散能力有限，沉积结垢就来了。建议立刻查三个方面：①在线电导率/浓缩倍数连续性；②pH波动范围；③旁滤流量与浊度。别只看实验室那几瓶水样。❗

零排放？先别冲动

这几年“零排放”火得不行。好像谁不上个膜处理、MVR蒸发就是落后。但老实说，零排放不是加设备那么简单。我见过一套系统，设计处理量 50m³/h，结果因为前道阻垢剂与膜材料不兼容，RO膜两个月堵一次，清洗成本比产水还贵。最后闲置，业主骂我们坑人。😂

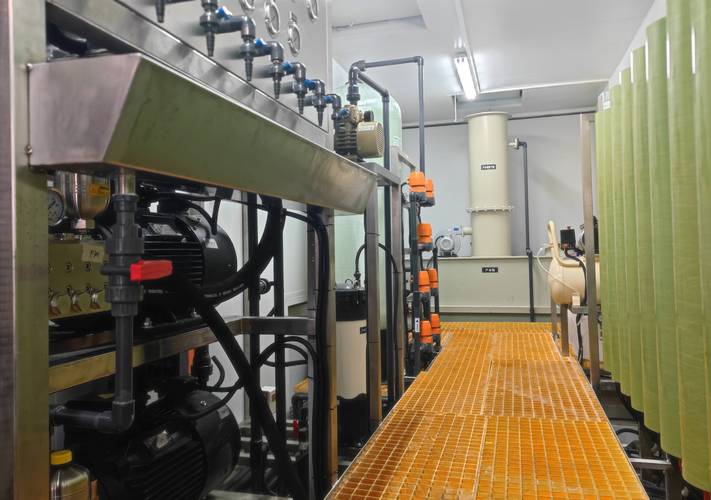

工业废水零排放RO膜车间

零排放的核心是分盐和预处理。 你得搞清楚水里是氯化钠多还是硫酸钠多，混合杂盐是危废，处理要命的。我们现在一般会先做浓缩试验，评估结垢趋势，再上纳滤分盐。去年江苏一个项目，我们先用纳滤将 SO₄²⁻ 和 Cl⁻ 分开，后续蒸发结晶出工业级氯化钠，还能卖点钱——投资回报周期直接从 8 年缩到 4 年。值了！

问答：冷却塔白烟怎么消除？

问答：冷却塔白烟怎么消除？

问：我们工厂在居民区边缘，冬天冷却塔白烟滚滚，怕环保投诉。有什么好办法？

答：哎，又是视觉污染问题。白烟是湿热空气凝结的微小水滴，不是污染物。要消除，技术上两条路：一是提高出水温度避免过饱和——但谁愿意牺牲冷却效率？二是加装消白换热器或使用蒸发冷却器替代。我们去年给一家制药厂做了改造，在风筒出口加装节水消雾模块，利用部分干热空气混合，白烟基本没了，还回收了一部分蒸发水。投资200万，但省下的水和环保麻烦，一年就回本了。✅

最后说点真心话。水处理这行，越干越胆小。以前觉得是化学，后来发现是流体力学，再后来是自动控制……现在看，根本是细节管理和运气。每一次巡检数据，我都要自己看曲线，相信直觉胜过报表。你们呢？有啥奇葩经历，留言聊聊。
