干了二十年机械加工，最怕听见的话是“师傅，这活儿磨不动”。

磨具。太重要了。可太多人把它当消耗品，随便买，随便用，然后——崩料、烧伤、效率低下。最后骂供应商。说实话，有时候不是砂轮的错，是你压根没选对。

今天不聊虚的，就掏心窝子说说磨具那些事儿。别期待教科书式结构，想到哪儿说哪儿。

磨具到底是个啥？别拿豆包不当干粮

简单说，磨具就是带磨料的工具。砂轮、油石、砂带、研磨膏……都算。核心三要素：磨料、结合剂、气孔。就像混凝土，石子（磨料）、水泥（结合剂）和空隙（气孔）。但它的复杂度远超你想象。

举个例子，同样磨淬火钢，白刚玉砂轮和CBN砂轮，那差别……白刚玉磨一会儿就钝了，得频繁修整；CBN呢，自锐性好，寿命长几倍甚至几十倍。但价格呢？CBN贵得要死。所以选磨具不是越贵越好，是看性价比和工况匹配——这是个技术活，真的。

材质选择：金刚石还是CBN？别被销售忽悠了

这是永恒的纠结点。金刚石硬度最高，但怕热，且易与铁族元素反应，所以磨硬质合金、陶瓷、玻璃那是王者；磨钢铁？不行，碳会扩散到铁里，砂轮废了。CBN（立方氮化硼）硬度仅次于金刚石，热稳定性好，磨高速钢、模具钢、耐热合金是绝配。但CBN砂轮修整特别麻烦，得用金刚石滚轮，普通单点笔根本搞不定。

我见过最离谱的事：有个厂用金刚石砂轮磨模具钢，不到半小时砂轮就发黑，工件表面全是烧伤裂纹。他们车间主任还坚持说“金刚石啥都能磨”——天哪，初中化学都还给老师了？铁和碳是好朋友，高温下会“私奔”生成碳化铁，懂吗？这种低级错误，每年都在发生。

再说结合剂。陶瓷结合剂刚性好，适合精密磨削；树脂结合剂有弹性，适合抛光；金属结合剂把持力强，用于大切深。选择时要问自己：我要效率还是光洁度？批量大小？机床刚性够不够？——很多问题没有标准答案，全凭经验。

实用问答：直接回答你最头疼的问题

问：磨具烧伤工件怎么破？

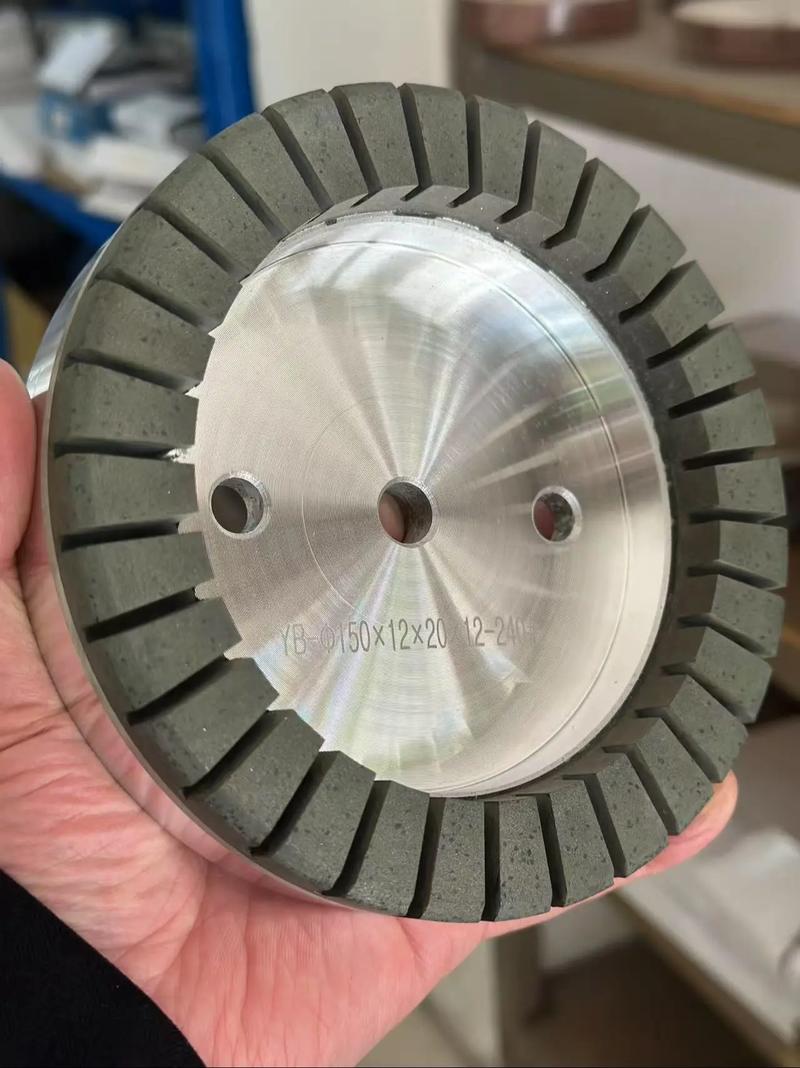

答：烧伤就是磨削温度过高。原因多：砂轮硬度太高、粒度太细、进给量太大、冷却不足。我的实战口诀：“硬料用软砂轮，软料用硬砂轮”——别搞反。比如磨淬火钢，选硬度软一点的砂轮，磨粒钝了容易脱落，露出新刃口，避免硬挤产生热。另外，冷却液必须对准磨削区，压力足够。如果机床没高压冷却，试试开槽砂轮，能改善散热。❗

问：无心磨削工件圆度不好，跟磨具有关吗？
答：太有关了！导轮和砂轮不匹配是主因。导轮要修整成双曲线对吧？但很多人忽略导轮的材质。磨具消耗后轮廓变形，工件不是滚圆而是跳圆。建议用耐磨的橡胶导轮，并且定期修整。还有，砂轮不平衡也会导致振纹，影响圆度。所以动平衡必须做，别省那几分钟。✅

顺便吐个槽：很多操作工会图省事，用螺丝刀左敲右敲校正砂轮——那只会破坏内部结构，埋下炸裂隐患。某年某厂砂轮飞出一块，直接插进天花板……安全，永远是第一。

那些年我踩过的坑，能救一个是一个

记得第一次用CBN砂轮，图便宜买了国产某小牌。结果磨削比还不如刚玉，结合剂软得一塌糊涂。拆下来一看，磨料层都快剥落了。后来换进口品牌，虽然贵三倍，但一片顶过去十片……你说哪个省钱？磨具这行，品牌溢价真有道理，技术积累在微观结构里。再比如，磨削液选错。合成液磨陶瓷CBN效果很好，但某些极压添加物会腐蚀树脂结合剂，砂轮一周就散了。这些细节，说明书不会写，全是交学费学来的。💡

还有一点：存储。砂轮怕潮湿，树脂结合剂吸潮后会降低强度。我见过一个车间把砂轮靠墙立放，墙是湿的，几个月后砂轮转起来就甩边，差点出事。正确做法：水平放置在干燥架，橡胶垫隔开。别不当回事。

最近几年超硬磨具发展飞快，激光修整、在线电解修整（ELID）都普及了。但基础原理没变。不管技术多新，你得先弄明白你的工件材质、精度要求、机床条件。别盲目追新，也别固守传统。就像谈恋爱，合适才是王道，对吧？

最后说句扎心的：很多工厂宁愿花几百万买五轴机床，却不愿花几千块配个好砂轮。然后抱怨精度达不到。这逻辑我到现在没搞懂。磨具是最终实现尺寸和表面质量的工具，它就是磨削系统的牙齿。没有锋利的牙，你指望机器替你嚼碎？哼。

结束语？没了，就这些干货

还是那句话，磨具这事儿水很深，但摸透了能省大钱。别信万能神砂，也别信供应商的PPT。自己试，记录数据，优化参数。实在搞不定？带着工件和图纸找专业磨具厂定制。是的，定制砂轮现在很普遍，价格也没那么吓人。💡

行了，今天就聊到这儿。希望这些零碎的唠叨能让你少踩一个坑。如果觉得有用，转给同行看看——毕竟这个行业，分享经验就是积德。
