施工图设计，这些坑我替你踩过了！

为什么施工图是装修的命根子？

问：施工图是什么，和效果图有啥区别？答：效果图是艺术照，施工图是骨架。没了骨架，再好看的效果图都白搭。注意：施工图包括平面布局、尺寸标注、材料说明、水电点位、吊顶剖面、节点大样…几十张图，缺一不可。效果图骗眼睛，施工图保生活，信我。问：装修公司说不用出施工图，直接比着画，行吗？答：千万别！我第一个房子就这么干的，结果电工把插座全给我留在床头柜后背——挡得死死的！施工图就是把所有细节提前定死，谁也别想甩锅。后期扯皮，有图才有据，对吧？

图纸里藏着多少烧钱魔鬼？

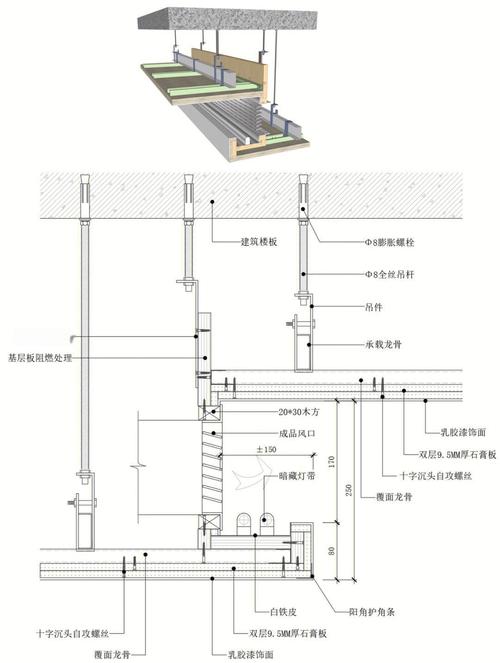

问：水电图纸到底有多重要？答：命脉。没水电定位图，后期想加个夜灯都得敲墙。重点：强电箱位置、回路计算（比如厨房4平方线单独回路）、开关插座高度（建议床头插座75cm，书桌30cm台面上更方便）、水管走向（走顶还是走地，维修方便与否）。一张水电图值回好几千返工费。问：吊顶图纸容易漏掉啥？答：灯槽！许多图只画个轮廓，内部灯带安装空间够不够？灯槽距墙多远？反射光会不会出现波浪纹？这些鬼细节，图纸上不标，木工就随便做，做好了你哭都来不及。建议：吊顶剖面图一定要1:5甚至1:2大样，标注灯槽宽度、高度、灯带型号。

问：防水节点怎么画才对？答：防水不只是“淋浴区1.8米”这句话！图上要明确：阴角做成圆弧，管道根部附加层，门槛石两侧防水反坎，门套下防腐处理。记住，漏水90%发生在这些边边角角，光一道涂料根本没用。我见过最离谱的：图上就写“刷防水两遍”，厚度多厚？搭接多少？简直就是给未来楼下邻居送水。问：开关插座布局有什么隐秘陷阱？答：⚠️ 高度统一1.3米？那是旧观念！电视墙插座藏在电视柜后面，离地30cm才整洁。书桌上方电源千万留在台面上15cm，别留在桌子底下——弯腰插拔，谁用谁烦。还有，厨房带开关插座，别等拔插头拔到手软才后悔。图纸上每一个面板都要想好用途，用箭头标出来。

小白也能看懂的审图秘籍

问：拿到施工图，最先看什么？答：尺寸！尺寸！尺寸！用卷尺量自家毛坯房，和图纸尺寸对得上吗？特别是拆改墙体位置，万一图上是24墙，实际是12墙，师傅一通乱砸，结构出问题就完了。注意：所有尺寸标注应是完工后尺寸，不是当前毛坯尺寸（这点经常混淆）。问：材料标注有多重要？答：直接关系到预算。比如“石膏板吊顶”，是普通纸面还是耐水？厚度9.5还是12？品牌？没标注的，项目经理就给你最便宜的。建议：必须在图纸上指定关键材料品类，比如“卫生间用12厚耐水石膏板，品牌可耐福或龙牌”。不然后期增项加到你想哭。问：拆改图怎么看？答：明确哪些墙拆，哪些新建，新墙与旧墙连接处植筋还是挂网？门洞过梁用角钢还是混凝土？别小看，新墙开裂是常见病，就是构造没画清楚。还有，拆除后垃圾清运包不包含？呵呵，图纸可不会告诉你，自己去合同里抠。问：图纸的深度够不够？怎么判断？答：够不够，就看节点。如果整套图只有平面、天花、水电，没有剖面大样，那基本就是套模板的流水线产品。注意：像定制柜与墙面收口、地台高度变化、空调风口与吊顶关系等，没有节点图，后期就是各种将就。好的施工图，别人拿过去不看现场都能准确施工，这才是标准。问：旧房翻新施工图要注意什么？答：额外注意原结构检测图，比如哪些墙绝对不能动，楼板开孔位置避开钢筋。还要画好原管道和线路图，因为旧房水电一般全部更换，原有走向乱七八糟，不画清楚容易打到旧水管。建议：让设计师提前勘测，并在图上标注所有旧管线走向，避免施工损坏。💡 特别提醒：1. 千万别签字确认看不懂的图纸！逼着设计师解释清楚每个符号，有些图纸连开关回路数都不标，纯属糊弄。 2. 施工图不是最后才看，开工前一个月就拿到，自己用红笔把疑问全标出来，一条条对清楚。否则一开工，各种更改单，加钱加到你怀疑人生。
