数控机床由哪些核心部件组成以及各部件分别起到什么作用

数控机床作为现代制造业中的关键设备，其精准高效的运行依赖于多个核心部件的协同工作。了解这些核心部件及其功能，能帮助我们更好地认识数控机床的工作机制。

数控机床的核心部件主要包括数控系统、主轴单元、进给传动系统、导轨、刀库与换刀装置以及辅助装置等。数控系统就像是数控机床的 “大脑”，负责接收、处理和发送指令，协调各部件的动作，确保加工过程按照预设的程序准确进行；主轴单元主要作用是带动刀具或工件旋转，为加工提供所需的切削动力和转速，其性能直接影响加工精度和表面质量；进给传动系统则负责将电机的动力传递到工作台或刀架，实现工件或刀具在各个方向上的精确移动，保证加工尺寸的准确性；导轨为工作台和刀架的移动提供导向和支撑，减少运动过程中的摩擦和振动，提高运动精度和稳定性；刀库与换刀装置用于存储多种刀具，并能根据加工需求自动更换刀具，减少辅助加工时间，提高生产效率；辅助装置包括冷却系统、润滑系统、排屑系统等，冷却系统可降低切削区域的温度，减少刀具磨损和工件热变形，润滑系统能减少各运动部件之间的摩擦，延长设备使用寿命，排屑系统则及时清除加工过程中产生的切屑，保证加工环境的清洁和加工的顺利进行。

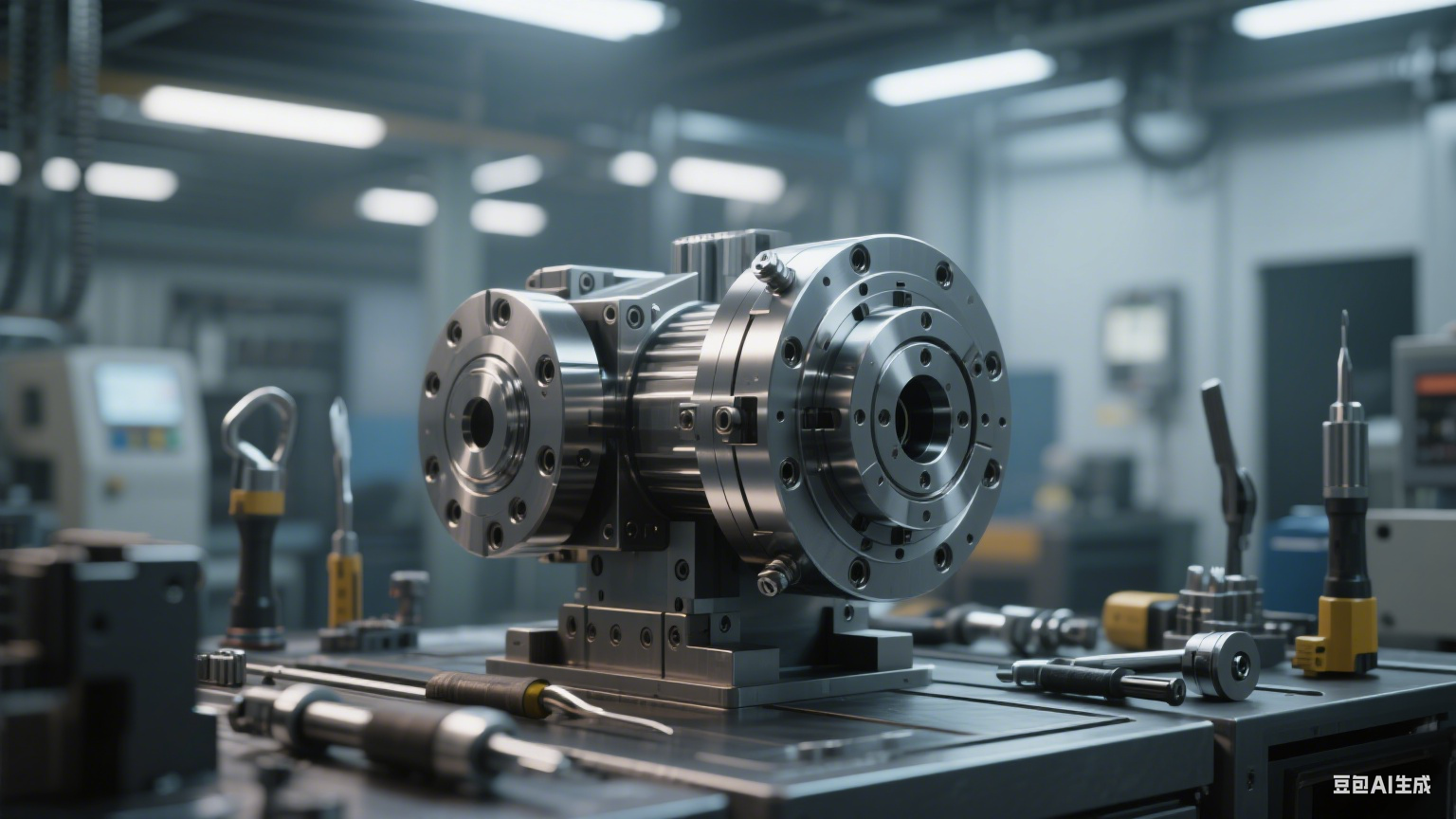

（注：此处为示例图片链接，实际应用中可替换为真实有效的数控机床核心部件图片链接）

什么是数控机床的数控系统，它在加工过程中具体承担哪些任务？

数控系统是数控机床的核心控制部分，相当于设备的 “指挥中心”。在加工过程中，它首先接收来自计算机辅助设计与制造（CAD/CAM）系统生成的零件加工程序，这些程序包含了加工零件所需的各种信息，如加工路径、切削参数（进给速度、主轴转速、切削深度等）。接着，数控系统对接收的程序进行译码、数据处理和插补运算，将抽象的程序指令转化为能够控制各执行部件动作的具体电信号。然后，它根据运算结果向伺服驱动系统发送控制指令，驱动主轴单元、进给传动系统等部件按照预定的轨迹和速度运动，同时实时监测各部件的运行状态，如位置、速度、负载等，一旦发现异常情况，如超出预设行程、负载过大等，会立即发出报警信号并停止设备运行，以确保加工过程的安全和精度。

数控机床的主轴单元通常有哪些类型，不同类型的主轴单元在应用场景上有何区别？

数控机床的主轴单元常见的类型有皮带传动主轴、齿轮传动主轴和电主轴。皮带传动主轴通过皮带将电机的动力传递给主轴，其结构相对简单，成本较低，且具有一定的缓冲和减震作用，适合用于对转速要求不高、切削负载相对较小的加工场景，如普通的铣削、钻孔加工，尤其是在加工一些硬度不高的金属材料或非金属材料时应用较为广泛。齿轮传动主轴则通过齿轮变速机构实现不同的转速输出，能够传递较大的扭矩，适合用于需要承受较大切削负载的加工场合，如重型铣削、车削加工硬度较高的金属材料，例如加工大型的钢质零件等，但由于齿轮传动存在一定的传动误差和噪音，在对加工精度和噪音要求极高的场合应用受到一定限制。电主轴是将电机转子与主轴直接集成在一起，取消了传统的传动机构，具有转速高、响应速度快、传动精度高、噪音低等优点，适用于对加工精度和表面质量要求高、加工速度快的场合，如高速铣削、精密磨削以及加工一些薄壁、易变形的精密零件，在航空航天、医疗器械、精密模具等行业应用广泛。

数控机床的进给传动系统中，滚珠丝杠螺母副起到了什么作用，它具有哪些优点？

在数控机床的进给传动系统中，滚珠丝杠螺母副是实现将旋转运动转化为直线运动的关键部件。当伺服电机带动滚珠丝杠旋转时，丝杠上的滚珠在螺母的滚道内滚动，推动螺母沿着丝杠的轴线方向做直线运动，进而带动工作台或刀架实现精确的直线进给运动。它具有诸多优点，首先是传动效率高，由于滚珠的滚动摩擦代替了传统滑动丝杠的滑动摩擦，其传动效率可达 90% 以上，远高于滑动丝杠（通常在 30% – 50%），能够有效减少能量损耗，提高系统的响应速度；其次是定位精度高，滚珠丝杠螺母副在制造过程中经过精密加工，螺距误差小，且可以通过预紧的方式消除轴向间隙，从而保证了工作台或刀架的精确位置控制，满足高精度加工的要求；另外，它还具有磨损小、使用寿命长的特点，滚动摩擦的磨损程度远小于滑动摩擦，在良好的润滑和维护条件下，滚珠丝杠螺母副的使用寿命较长，同时其运动平稳，振动小，能够提高加工零件的表面质量。

数控机床所使用的导轨有哪些常见类型，不同类型的导轨在性能上有何特点？

数控机床常用的导轨类型有滑动导轨、滚动导轨和静压导轨。滑动导轨是通过导轨面之间的滑动摩擦实现运动，其结构简单、制造方便、成本低，具有较强的承载能力，能够承受较大的径向和轴向负载，适合用于对运动速度和精度要求不高、负载较大的加工场景，但滑动摩擦系数较大，运动阻力大，容易产生磨损，长时间使用后精度会有所下降，需要定期进行润滑和维护。滚动导轨则是在导轨面之间放置滚动体（如滚珠、滚柱、滚针等），使导轨面之间的滑动摩擦转化为滚动摩擦，其摩擦系数小，运动阻力小，灵敏度高，运动平稳，启动和制动迅速，定位精度和重复定位精度高，磨损小，使用寿命长，维护方便，广泛应用于对运动精度和速度要求较高的数控机床中，如精密车床、铣床、加工中心等，但滚动导轨的承载能力相对滑动导轨略低，抗振性也稍差。静压导轨是利用压力油或压缩空气在导轨面之间形成一层均匀的油膜或气膜，使导轨面之间完全脱离接触，实现无摩擦运动，其摩擦系数极小，几乎接近零，运动极为平稳，无磨损，精度保持性好，承载能力强，抗振性好，能够有效吸收外部振动对加工精度的影响，适合用于对加工精度要求极高、大型重型的数控机床，如大型龙门铣床、坐标镗床等，但静压导轨的结构复杂，需要一套稳定可靠的供油或供气系统，成本较高，维护难度也相对较大。

数控机床的刀库通常有哪些形式，不同形式的刀库在换刀效率和存储容量上有何差异？

数控机床的刀库常见的形式有盘式刀库、链式刀库和斗笠式刀库。盘式刀库的刀具呈圆周分布安装在刀库盘上，结构紧凑，占地面积小，换刀时刀库盘旋转将所需刀具转到换刀位置，然后由换刀装置完成换刀动作，其换刀速度较快，适合中小型数控机床，存储容量一般在 10 – 60 把刀具之间，常用于加工中心等需要频繁换刀但刀具数量不是特别多的设备。链式刀库由链条和刀座组成，刀具安装在刀座上，链条可以根据需要布置成不同的形状，如环形、矩形等，存储容量较大，可根据机床的需求扩展到几十甚至上百把刀具，换刀时通过链条的传动将刀具送到换刀位置，换刀效率相对盘式刀库略低一些，但由于其存储容量大，适合用于需要加工复杂零件、使用刀具种类较多的大型数控机床或柔性制造系统中。斗笠式刀库的刀库像一个斗笠形状，刀具呈放射状排列在刀库的圆周上，结构简单，成本较低，换刀时刀库整体移动，将刀具对准主轴进行换刀，其换刀速度较慢，存储容量较小，一般在 10 – 20 把刀具左右，主要用于小型加工中心或经济型数控机床，适用于加工工序相对简单、刀具数量较少的场合。

数控机床的冷却系统主要由哪些部分构成，它是如何实现对切削区域降温的？

数控机床的冷却系统主要由冷却泵、水箱、过滤器、冷却水管路、喷嘴以及温度控制系统等部分构成。冷却泵为冷却系统提供动力，将水箱中的冷却液加压后输送到冷却水管路中；水箱用于存储冷却液，同时也起到沉淀和冷却冷却液的作用，部分水箱还配备有温控装置，以保证冷却液的温度在合适的范围内；过滤器安装在冷却水管路中，用于过滤冷却液中的杂质和切屑，防止堵塞喷嘴和损坏冷却泵，保证冷却系统的正常运行；冷却水管路将加压后的冷却液输送到安装在主轴、刀架或工作台上的喷嘴；喷嘴则将冷却液准确地喷射到切削区域，直接对刀具和工件进行冷却。在加工过程中，冷却泵启动，将水箱中的冷却液抽出并加压，经过过滤器过滤后，通过冷却水管路输送到各个喷嘴，喷嘴根据加工部位的不同，将冷却液以一定的压力和流量喷射到刀具的切削刃和工件的加工表面，冷却液与高温的刀具和工件接触后，通过热传导和热对流的方式吸收热量，然后带着热量流回水箱，在水箱中经过自然冷却或温控装置冷却后，再次被冷却泵抽出循环使用，从而实现对切削区域的持续降温，减少刀具的热磨损，防止工件因温度过高而产生热变形，保证加工精度和表面质量。

数控机床的润滑系统有什么作用，常见的润滑方式有哪些？

数控机床的润滑系统的主要作用是在机床各运动部件的摩擦表面之间形成一层润滑膜，减少运动部件之间的摩擦和磨损，降低能量消耗，提高运动部件的运动精度和灵活性，延长设备的使用寿命，同时还能起到一定的防锈、冷却和减震作用。常见的润滑方式有滴油润滑、油雾润滑、油气润滑和油脂润滑。滴油润滑是通过滴油杯或滴油器将润滑油以滴状的形式滴到摩擦表面，结构简单，成本低，但润滑油量不易控制，润滑不均匀，主要用于对润滑要求不高、转速较低的部件，如导轨的某些部位、丝杠的端部等。油雾润滑是利用压缩空气将润滑油雾化成微小的油滴，形成油雾，通过管道输送到摩擦表面，油雾能够均匀地覆盖在摩擦表面，润滑效果好，且具有一定的冷却作用，适合用于高速、高温、不易形成油膜的部件，如高速旋转的主轴轴承、滚珠丝杠等，但油雾润滑会产生一定的油雾污染，需要配备相应的油雾回收装置。油气润滑是将少量的润滑油与压缩空气混合形成油气混合物，通过管道输送到摩擦表面，压缩空气起到输送和冷却的作用，润滑油则在摩擦表面形成油膜，这种润滑方式润滑油用量少，润滑效率高，无油雾污染，冷却效果好，适合用于高精度、高速、重载的运动部件，如滚珠丝杠、直线导轨、主轴轴承等，是目前数控机床中应用较为广泛的润滑方式之一。油脂润滑是将润滑脂直接涂抹或填充在摩擦表面，如滚动轴承的内部、导轨的结合面等，润滑脂具有较好的粘附性，能够在摩擦表面形成稳定的油膜，润滑持续时间长，维护周期长，适合用于低速、重载、不易经常添加润滑油的部件，但润滑脂的流动性差，散热效果不如润滑油，在高速运动部件上应用较少。

数控机床在加工前需要进行哪些准备工作，这些准备工作的目的是什么？

数控机床在加工前需要进行一系列的准备工作，首先是零件图纸的分析与工艺规划，技术人员需要仔细研读零件图纸，了解零件的结构形状、尺寸精度、表面质量要求以及材料特性等，然后根据这些信息制定合理的加工工艺方案，包括确定加工工序、选择合适的刀具、确定切削参数（如进给速度、主轴转速、切削深度等）、规划加工路径等，其目的是确保加工过程的合理性和高效性，保证能够加工出符合图纸要求的零件。其次是机床的检查与调整，操作人员需要检查机床的外观是否完好，各部件是否处于正常位置，连接是否牢固，然后检查数控系统、伺服系统、润滑系统、冷却系统、液压系统等是否正常工作，如有异常及时进行处理，同时根据加工零件的尺寸和工艺要求，调整工作台的行程限位、主轴的转速范围、进给速度等参数，确保机床处于正常的工作状态，避免在加工过程中出现设备故障或加工误差。接下来是刀具的准备与安装，根据工艺规划选择合适的刀具，并对刀具进行检查和刃磨，确保刀具的几何形状、尺寸精度和锋利度符合要求，然后将刀具安装在刀柄上，通过刀柄将刀具安装在主轴或刀库中，并对刀具进行对刀操作，确定刀具在机床坐标系中的位置，也就是设定刀具长度补偿和半径补偿参数，其目的是保证刀具能够准确地按照加工路径进行切削，确保加工零件的尺寸精度。然后是工件的装夹与定位，根据零件的形状和尺寸选择合适的夹具，将工件安装在夹具上，并通过夹具将工件固定在工作台上，然后利用百分表、千分尺或寻边器等工具对工件进行定位，确定工件在机床坐标系中的位置，设定工件坐标系，其目的是保证工件在加工过程中不会发生位移，确保加工路径与工件的相对位置准确，从而保证加工零件的位置精度。最后是加工程序的输入与校验，将编制好的加工程序通过 U 盘、网络或手动输入等方式输入到数控系统中，然后对程序进行仔细的检查和校验，包括检查程序的语法是否正确、加工路径是否合理、切削参数是否合适等，必要时可以进行空运行模拟加工，观察机床的运动轨迹是否与预期一致，其目的是避免因程序错误导致加工事故的发生，确保加工过程的安全和顺利进行。
