施工图设计：装修前的生死簿？资深工程师和你聊聊那些图纸上的坑

一、施工图到底是什么？

问：施工图是个啥？和效果图有啥本质区别？答：效果图是给外行看的“美颜照”，施工图才是真正的“手术方案”。💡 效果图负责忽悠你签合同，施工图负责落地每一个螺丝钉该拧在哪儿。说实话，我见过太多被效果图迷得神魂颠倒，最后发现连个开关位置都没画对的冤种业主。施工图包含：原始结构图、墙体拆改图、平面布置图、地面铺贴图、天花吊顶图、给排水图、强弱电图、立面索引图、每个房间的立面图、节点大样图…… 大概十几张，厚厚一叠。

没有施工图？工人自由发挥，最后柜体把插座挡一半，或者壁灯位置歪出天际。——别哭。问：没施工图真不能开工吗？我亲戚家就一张平面图也装完了啊。答：能，后果自负。❗ 特别是水电这种隐蔽工程，凭感觉走线？后期想挂个画都怕钻到电线。我处理过最离谱的案例——油工都进场了，才发现烟道孔和止逆阀尺寸对不上，因为工头根本没看那唯一的平面图。最后敲掉重做，多花八千。简单装修（比如出租房）也许只要基本几张图，但自住，我强烈建议：至少要有平面、拆改、水电、插座、开关、灯具定位图。这是底线。

二、看图、审图与常见雷区

问：那么厚一本施工图，重点看哪些？我不是专业的，能看懂吗？答：别怕，你就当是找茬游戏。✅ 重点看三样：尺寸、定位、收口。1. 尺寸：插座离地多少？衣柜深度600实际留了590？冰箱位宽度留了900但冰箱散热要950？这些小数据，随手拿把卷尺比划比划。 2. 定位：开关你是习惯床头左边还是右边？图纸上淋浴花洒居中，结果包完立管不居中了——这种细节不改，日后天天别扭。 3. 收口：瓷砖和木地板交接处，门槛石还是铜条？图纸上画了没？很多设计师只画“好看”的部分，收口统统忽略，交给工人“现场发挥”，然后你就收获一堆美缝都救不了的缝。

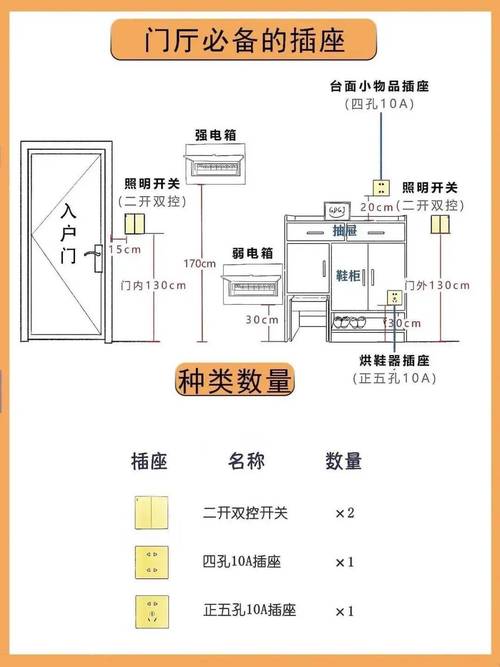

问：水电图到底有多重要？感觉就是些线条。答：它是你未来几十年的安全底线，也是增项大坑。💢 我恨那些只画了灯位和插座大致位置，不给走线方向的水电图！明明可以点对点走线节省30%线管，结果给你绕成蜘蛛网，结算时多出四五千。看水电图时，注意：插座高度要结合家具尺寸（尤其是电视柜、床头柜），强弱电交叉处有没有屏蔽处理标注，热水循环做没做大循环？这些小字备注往往藏在图角。还有，马桶坑距、洗衣机下水位置一定要对，错了就得抬高地台或者砸楼板。问：怎么判断设计师给的施工图是否专业？答：几个快捷标准： – 有完整的图纸目录和施工说明（没这个？直接打回）。 – 节点大样图画得细不细？比如窗台石耳朵怎么磨，吊顶龙骨的剖面，都没画？那基本是套的模板。 – 图纸之间能否对得上？平面图标注的墙体拆改，在立面图上是否一致？我见过平面主卧门洞位置和立面图偏差10公分的。说实话，你拿图纸随便问工人几个问题，他要是眉头紧锁翻来覆去，就说明图不详细。问：设计师给了我PDF图纸，我怎么快速审核？答：打印出来！💡 电子版看不出尺寸关系。然后： 1. 用比例尺量一下关键尺寸，比如过道宽度，图纸画800，实际只有750，那就会很压抑。 2. 逐个房间模拟日常生活：从进门换鞋、挂衣，到厨房洗切炒，再到卫生间洗漱动线。开关、插座是否在你顺手位置？床背景插座会不会被床头柜挡住？ 3. 对照报价单，图上有的项目，报价有没有漏？漏项后期100%变成增项。问：施工图里最容易漏掉的地方？答：太多！说几个必漏的： – 卫生间的壁龛：图纸上常常是一个矩形加几个字，但壁龛是要掏墙的，墙是不是承重墙？掏多深？隔板材料？没标就是隐患。 – 定制柜体与墙体的收边条：全屋定制安装时才发现墙不平，缝隙2公分，师傅塞个发泡胶了事，谁给你考虑图纸上那小小的18mm收口板？ – 窗帘盒宽度：电动窗帘要留够20-25公分，图纸经常只画个示意，结果轨道打架。

三、特殊场景与施工管理

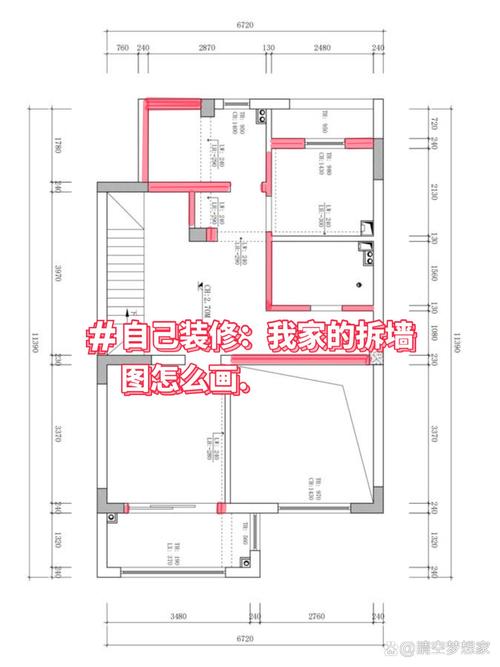

问：旧房翻新，施工图要额外注意什么？答：老房是个盲盒。❗ 拆改阶段必须对照施工图复核原始结构。比如打算敲掉一堵墙，图纸标的是非承重，结果敲开是混凝土配重墙，这方案就得马上停，重新测绘出图。另外，老房原有水电走向不明，施工图上的线路很可能走不通，所以图纸和现场不符时，一定要让设计师第一时间到现场调整，并出设计变更单。别听工头“放心吧，我懂”这种鬼话。

问：小户型施工图有没有什么特别讲究？答：每1cm都要计较！小空间里，施工图上的尺寸精确到毫米。比如鞋柜深度，标准350，可你玄关只有250宽，就得做斜插式或者翻斗柜，这些非标细节必须在施工图里画清楚，否则定制工厂按常规做，门板打不开就傻了。而且，小户型多用玻璃隔断、折叠门，这些五金的预埋件位置、轨道槽预留，图纸不详细，现场安装分分钟卡壳。问：工人不按图施工，或者图纸现场变更，怎么管理？答：建立设计变更签证制度。✅ 任何改动，哪怕只是插座移动5公分，都要在施工图纸上标注出新位置，写上变更日期，然后双方签字确认。拍照留底。这样能避免结算时扯皮——“你这图上插座明明在这里，现在移了，给钱！”我口袋里永远备着一支红色记号笔和一卷纸胶带，发现问题直接图纸改，墙上标注。对了，变更内容要同步更新到电子版，最后竣工图才真实。特别提醒①：别以为有图纸就万事大吉，多去工地！ 施工图是死的，人是活的。有些工人看不懂图或者嫌麻烦，会按自己的“经验”来，结果和你预期大相径庭。关键节点，比如水电交底、木工吊顶前、贴砖起步时，你一定要到场，拿着图纸对照。特别提醒②：合同里没写“按图施工”四个字，图纸等于废纸。 很多装修合同只附报价单，不把整套施工图列为附件。结果就是：施工队偷换材料、省略工序，你发现后，人家说“我们按报价做的，图纸仅供参考”。💢 务必在合同中写明：“所有施工以双方签字确认的施工图为准，图纸与报价冲突时优先执行图纸工艺标准。”好了，今天就唠这么多。装修像一场修炼，施工图是你的经书。看不懂可以问我，但千万不能没有。
