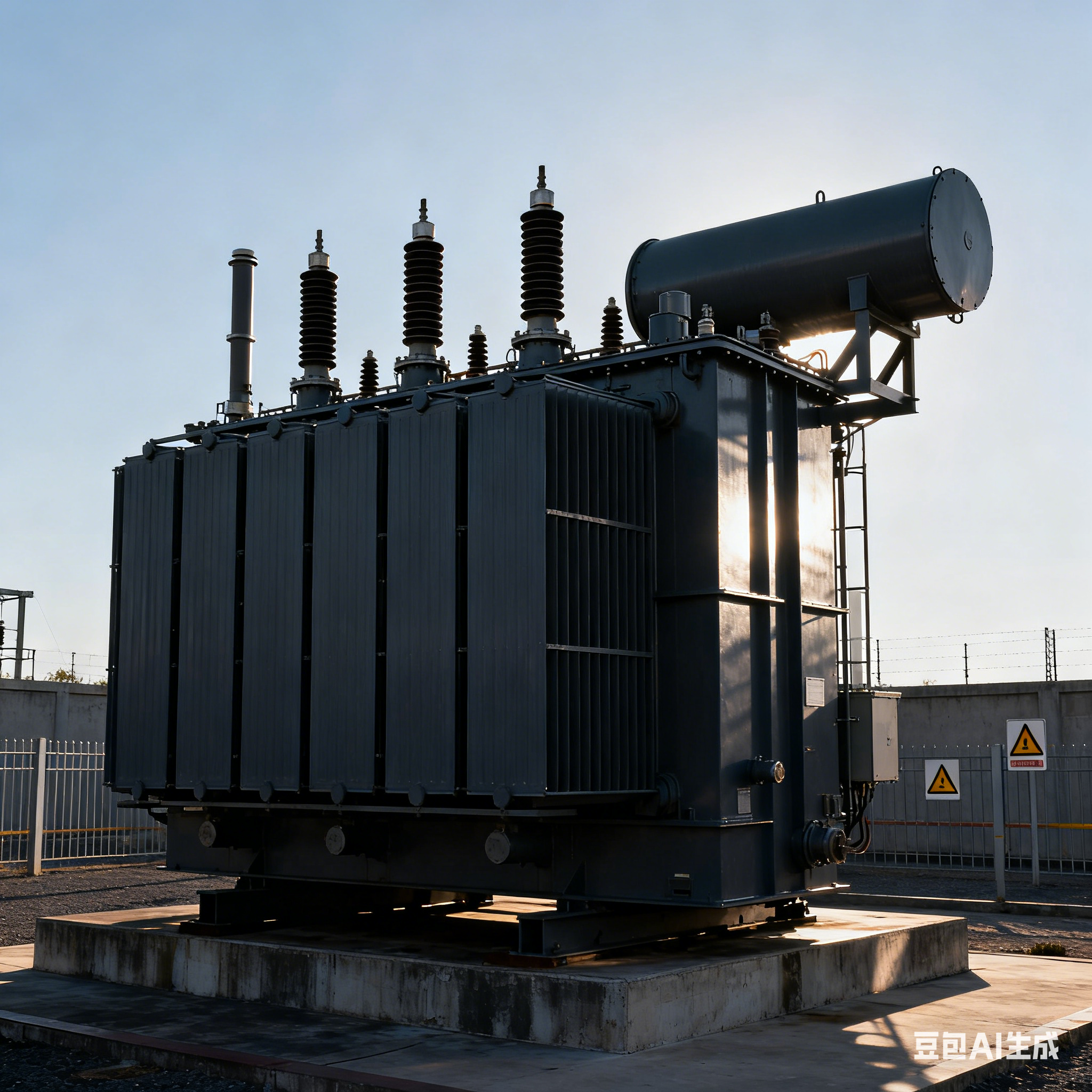

电力变压器：电网传输与配电系统中的核心设备解析

在电力系统的发、输、配、用四大环节中，电力变压器扮演着不可或缺的关键角色，它能够实现电能在不同电压等级之间的转换，确保电能从发电厂高效、安全地输送至工业生产现场与居民生活区域。无论是大型发电站的升压传输，还是城市配电网的降压供电，电力变压器的稳定运行直接关系到整个电力系统的可靠性与经济性，是保障社会生产生活用电需求的核心设备之一。

电力变压器的核心功能在于通过电磁感应原理改变交流电能的电压等级，同时保持电能的频率不变。在电能传输过程中，为了减少线路损耗，通常会将发电厂发出的低压电能（如 10kV）通过升压变压器提升至高压（如 220kV、500kV 甚至 1000kV）进行远距离传输；当电能到达用电区域后，再由降压变压器将高压电能逐步降至用户可直接使用的低压等级（如 380V 工业用电、220V 民用用电）。这种电压等级的转换，不仅提高了电能传输效率，降低了输电成本，还能根据不同用电场景的需求，灵活适配电压标准，为电力系统的分层供电提供了基础支撑。

一、电力变压器的核心构造组成

电力变压器的构造看似复杂，实则是由多个功能明确、协同工作的核心部件组成，各部件在电能转换过程中分别承担着磁路、电路、冷却、绝缘等关键作用，共同保障设备的稳定运行。

1. 铁芯：磁路的核心载体

铁芯是电力变压器实现电磁感应的磁路基础，其主要作用是为磁通提供低磁阻的路径，减少磁滞损耗与涡流损耗。铁芯通常采用高硅钢片（硅含量约 3%-5%）叠压而成，硅钢片的厚度一般在 0.3mm-0.5mm 之间，且表面会涂覆绝缘漆，以降低涡流损耗。铁芯的结构可分为芯式与壳式两种：芯式铁芯的绕组套在铁芯柱上，磁路分布较为均匀，多用于电力变压器；壳式铁芯则将绕组包裹在铁芯内部，机械强度较高，常见于特种变压器或小型变压器。

2. 绕组：电路的电流通道

绕组是电力变压器的电路部分，其功能是通过电流产生磁场，或在磁场中感应出电流，实现电压等级的转换。绕组通常采用铜导线或铝导线绕制而成，导线的截面形状根据电流大小可分为圆形、矩形或扁形。根据电压等级的不同，绕组可分为高压绕组与低压绕组：高压绕组的匝数较多、导线较细，低压绕组的匝数较少、导线较粗。绕组的绕制方式有同心式、交叠式等，其中同心式绕组将高压绕组与低压绕组同心地套在铁芯柱上，结构简单、绝缘方便，是电力变压器中最常用的绕组形式。

3. 油箱与冷却系统：设备的散热保障

油箱是电力变压器的外壳，其主要作用是容纳铁芯、绕组，并为其提供绝缘与散热介质（变压器油）。变压器油不仅具有良好的绝缘性能，还能通过对流作用将铁芯与绕组产生的热量传递至油箱壁。为了提高散热效率，油箱外部通常会安装散热器（如片状散热器、管式散热器）或冷却器（如强迫油循环风冷冷却器、强迫油循环水冷冷却器）。当变压器运行时，铁芯与绕组产生的热量使变压器油温度升高，热油上升至油箱顶部，通过散热器或冷却器与空气（或冷却水）进行热交换后，温度降低的油再流回油箱底部，形成循环散热，确保变压器的温度控制在允许范围内。

4. 绝缘系统：设备安全的关键屏障

绝缘系统是保障电力变压器安全运行的重要组成部分，其作用是防止绕组之间、绕组与铁芯之间、绕组与油箱之间出现绝缘击穿，避免短路故障。绝缘系统主要包括绝缘材料与绝缘结构：绝缘材料可分为液体绝缘材料（如变压器油）、固体绝缘材料（如绝缘纸、绝缘纸板、环氧树脂）和气体绝缘材料（如六氟化硫，多用于气体绝缘变压器）；绝缘结构则根据不同部位的绝缘要求进行设计，例如绕组与铁芯之间的主绝缘、绕组匝间的匝间绝缘、绕组层间的层间绝缘等，不同绝缘结构需匹配相应的绝缘材料，以满足设备在长期运行中的绝缘性能要求。

5. 附件：设备运行的辅助保障

除上述核心部件外，电力变压器还配备了一系列附件，以确保设备的正常运行、监测与维护。常见的附件包括：

• 分接开关：用于调整绕组的匝数，改变变压器的变比，以补偿电网电压的波动，保证输出电压的稳定。分接开关可分为无励磁分接开关（需在变压器停电状态下调整）与有载分接开关（可在变压器带负荷状态下调整）。
• 气体继电器：安装在油箱与储油柜之间的连接管上，当变压器内部发生故障（如绝缘击穿、铁芯过热）产生气体时，气体继电器会发出报警信号；若故障严重，产生大量气体推动油流时，气体继电器会动作切断变压器的电源，防止故障扩大。
• 储油柜：安装在油箱顶部，用于补偿变压器油因温度变化而产生的体积膨胀与收缩，同时减少变压器油与空气的接触面积，延缓油的氧化速度。储油柜内通常会安装胶囊或隔膜，进一步隔绝油与空气的接触。
• 套管：用于将绕组的引出线从油箱内部引出至外部电路，同时实现绕组与油箱之间的绝缘。套管根据绝缘介质可分为油浸式套管、干式套管与气体绝缘套管，其绝缘性能与机械强度需满足高压电路的运行要求。

二、电力变压器的主要分类方式

根据不同的应用场景、结构特点与技术参数，电力变压器可分为多种类型，不同类型的变压器在设计、性能与适用范围上存在明显差异，能够满足电力系统中多样化的用电需求。

1. 按电压等级分类

电压等级是电力变压器最核心的分类依据之一，不同电压等级的变压器对应电力系统中的不同环节：

• 低压变压器：额定电压低于 1kV，主要用于配电系统的末端，将 380V/220V 的电压进一步降压至特殊设备所需的电压（如机床用 36V 电压），或用于小型工业设备与民用电器的供电。
• 中压变压器：额定电压在 1kV-35kV 之间，广泛应用于城市配电网与工业企业内部供电系统，将高压电网的电压（如 110kV）降压至用户可使用的中压等级（如 10kV），再通过低压变压器分配至终端用户。
• 高压变压器：额定电压在 35kV-220kV 之间，主要用于区域电网的输电与配电环节，实现不同区域电网之间的电压转换，或为大型工业企业（如钢铁厂、化工厂）提供高压供电。
• 超高压变压器：额定电压在 330kV-750kV 之间，多用于跨省、跨区域的远距离输电系统，如我国的西北电网与华北电网之间的联网工程，能够实现大容量、低损耗的电能传输。
• 特高压变压器：额定电压在 1000kV 及以上，是特高压输电系统（如 ±800kV 特高压直流输电、1000kV 特高压交流输电）的核心设备，主要用于国家主干电网的远距离、大容量电能传输，对保障国家能源安全与电力资源优化配置具有重要意义。

2. 按冷却方式分类

冷却方式直接影响电力变压器的散热效率与适用环境，根据冷却介质与冷却方式的不同，可分为：

• 油浸自冷式变压器（ONAN）：以变压器油为冷却介质，通过油的自然对流将热量传递至油箱壁，再通过油箱壁与空气的自然对流散热。这种冷却方式结构简单、维护方便，但散热效率较低，适用于容量较小（通常在 1000kVA 以下）、运行环境温度较低的场合，如小型配电站。
• 油浸风冷式变压器（OFAF）：在油浸自冷式变压器的基础上，在油箱外部的散热器上安装风扇，通过风扇强制吹风加速空气流动，提高散热效率。该类型变压器的容量比油浸自冷式更大（可达 10000kVA），适用于中等容量的配电变压器与中小型电力变压器。
• 强迫油循环风冷式变压器（ODAF）：采用油泵将变压器油强制循环，使热油快速流经冷却器，同时通过风扇对冷却器进行强制风冷，进一步提高散热效率。这种冷却方式的散热能力强，适用于大容量（10000kVA 以上）的电力变压器，如大型变电站中的主变压器。
• 强迫油循环水冷式变压器（ODWF）：与强迫油循环风冷式变压器类似，但其冷却器采用水作为冷却介质，通过冷却水与变压器油进行热交换，散热效率更高。该类型变压器适用于容量极大（如 50000kVA 以上）或运行环境温度较高、空气污秽严重的场合，如大型发电站的升压变压器。
• 干式变压器（SCB 系列）：以空气或气体（如氮气）为冷却介质，绕组采用环氧树脂浇注或浸渍绝缘材料，无需变压器油。干式变压器具有防火、防爆、无污染、维护方便等优点，适用于高层建筑、商场、地铁、医院等对消防安全要求较高的场所，但其容量通常较小，损耗相对较大。

3. 按用途分类

根据在电力系统中的具体用途，电力变压器可分为：

• 升压变压器：主要安装在发电厂的升压站，将发电机发出的低压电能（如 6kV、10kV）升压至高压（如 220kV、500kV），以便进行远距离输电，减少输电线路的功率损耗。升压变压器的高压侧电压需与输电线路的电压等级匹配，容量需与发电机的额定容量一致。
• 降压变压器：分为区域降压变压器与配电降压变压器。区域降压变压器安装在枢纽变电站，将超高压或高压电能（如 500kV、220kV）降压至中压（如 110kV、35kV），输送至区域配电网；配电降压变压器安装在配电变电站，将中压电能（如 10kV）降压至低压（如 380V/220V），直接供给工业用户与居民用户。
• 配电变压器：是降压变压器的一种，容量较小（通常在 30kVA-2500kVA 之间），安装在城市街道、居民小区或工业企业内部，直接为终端用户提供低压电能，是电力系统与用户连接的关键设备。
• 特种变压器：根据特殊行业或特殊场景的需求设计制造，具有独特的性能与结构，常见的包括：
• 整流变压器：用于将交流电能转换为直流电能，为电解、电镀、直流输电等行业提供直流电源，其绕组结构与绝缘设计需适应整流电路的谐波特性。
• 电炉变压器：为工业电炉（如电弧炉、感应炉）提供所需的高电流或低电压电源，具有过载能力强、抗短路性能好等特点。
• 试验变压器：用于对电气设备进行绝缘性能试验（如工频耐压试验、雷电冲击耐压试验），能够输出较高的试验电压，且电压调节精度高。
• 隔离变压器：用于隔离原边电路与副边电路，减少电网干扰对敏感设备的影响，或保障人员安全，其原边与副边绕组的匝数相等，变比为 1:1。

三、电力变压器的工作原理与电压转换机制

电力变压器的工作基于电磁感应原理，通过铁芯与绕组之间的磁通耦合，实现原边电路与副边电路之间的电能传递与电压转换，其电压转换机制遵循电磁感应的基本定律，确保电能在转换过程中的频率不变与功率守恒（忽略损耗）。

1. 电磁感应原理的应用

根据法拉第电磁感应定律，当导体处于变化的磁场中时，导体两端会产生感应电动势；若导体构成闭合回路，则会产生感应电流。电力变压器正是利用这一原理，通过原边绕组与副边绕组在同一铁芯上的磁通耦合，实现电能的传递。

当变压器的原边绕组接入交流电源时，原边绕组中会流过交变电流，该电流在铁芯中产生交变磁通（主磁通）。由于原边绕组与副边绕组共用同一铁芯，交变磁通会同时穿过副边绕组，根据电磁感应定律，副边绕组两端会产生感应电动势。若副边绕组接入负载，感应电动势会在副边电路中产生感应电流，从而实现电能从原边电路向副边电路的传递。

在这一过程中，铁芯的高导磁性能确保了主磁通能够高效地在原边绕组与副边绕组之间传递，减少了磁通的泄漏（漏磁通），提高了变压器的效率；而绕组的绝缘设计则确保了原边电路与副边电路之间的电气隔离，避免了短路故障的发生。

2. 电压转换的数学关系

电力变压器的电压转换比例由原边绕组与副边绕组的匝数比决定，其数学关系可通过电磁感应定律推导得出。

设原边绕组的匝数为 N₁，接入的交流电源电压（有效值）为 U₁；副边绕组的匝数为 N₂，产生的感应电动势（有效值）为 E₂；铁芯中交变磁通的最大值为 Φₘ，交流电源的频率为 f（我国电网的标准频率为 50Hz）。

根据法拉第电磁感应定律，原边绕组的感应电动势 E₁与副边绕组的感应电动势 E₂分别为：

E₁ = 4.44fN₁Φₘ×10⁻⁸（V）

E₂ = 4.44fN₂Φₘ×10⁻⁸（V）

由于变压器的原边绕组电阻与漏抗较小，在忽略其压降的情况下，原边绕组的电源电压 U₁近似等于其感应电动势 E₁（U₁≈E₁）；若副边绕组开路（空载运行），则副边绕组的输出电压 U₂等于其感应电动势 E₂（U₂=E₂）。因此，变压器的原边电压与副边电压的比值近似等于原边绕组与副边绕组的匝数比，即：

U₁/U₂ ≈ N₁/N₂ = k

其中，k 为变压器的变比。当 k>1 时，U₁>U₂，变压器为降压变压器；当 k<1 时，U₁<U₂，变压器为升压变压器。

在变压器带负载运行时，副边绕组会产生电流 I₂，该电流会在铁芯中产生与主磁通方向相反的磁通（去磁磁通），导致主磁通略有下降。此时，原边绕组的电流会自动增加，产生补充磁通，以维持主磁通的稳定，从而保证副边电压的基本不变（忽略漏阻抗压降）。根据功率守恒原理（忽略变压器的损耗），原边电路的输入功率 P₁近似等于副边电路的输出功率 P₂，即：

U₁I₁cosφ₁ ≈ U₂I₂cosφ₂

其中，cosφ₁与 cosφ₂分别为原边电路与副边电路的功率因数。结合电压比的关系，可得出原边电流与副边电流的比值近似等于匝数比的倒数，即：

I₁/I₂ ≈ N₂/N₁ = 1/k

这表明，变压器在实现电压转换的同时，也实现了电流的反向转换，即高压侧电流小，低压侧电流大，符合功率守恒的基本规律。

3. 损耗与效率特性

在实际运行中，电力变压器会产生一定的损耗，这些损耗主要包括铁损耗与铜损耗，它们会影响变压器的效率。

• 铁损耗：产生于铁芯中，主要包括磁滞损耗与涡流损耗。磁滞损耗是由于铁芯材料在交变磁场中反复磁化，磁畴相互摩擦产生的能量损耗，其大小与铁芯材料的磁滞回线面积、磁通密度的平方及频率成正比；涡流损耗是由于铁芯中的交变磁通在铁芯内部感应出涡流（环形电流），涡流在铁芯电阻上产生的能量损耗，其大小与铁芯材料的电阻率、厚度的平方、磁通密度的平方及频率的平方成正比。铁损耗的大小仅与电源频率和铁芯中的磁通密度有关，与负载电流无关，因此也称为 “空载损耗”，在变压器空载运行时即可测量。
• 铜损耗：产生于绕组的导线中，是由于导线的电阻在电流流过时产生的焦耳热损耗，其大小与导线的电阻、负载电流的平方成正比，因此也称为 “负载损耗”。铜损耗随负载电流的变化而变化，负载电流越大，铜损耗越大；当变压器满载运行时，铜损耗达到最大值。

变压器的效率 η 是衡量其性能的重要指标，定义为副边输出功率 P₂与原边输入功率 P₁的比值，即：

η = (P₂/P₁)×100% = [P₂/(P₂ + P 铁 + P 铜)]×100%

电力变压器的效率通常较高，中小型配电变压器的效率可达 95%-98%，大型电力变压器（如特高压变压器）的效率可达 99% 以上。变压器的最高效率出现在铜损耗等于铁损耗的工况下，此时变压器的负载率（实际负载功率与额定负载功率的比值）通常在 50%-70% 之间，
